WPRF 150

Weitspannkabelrinnen-Fallstück, Höhe = 150 mm

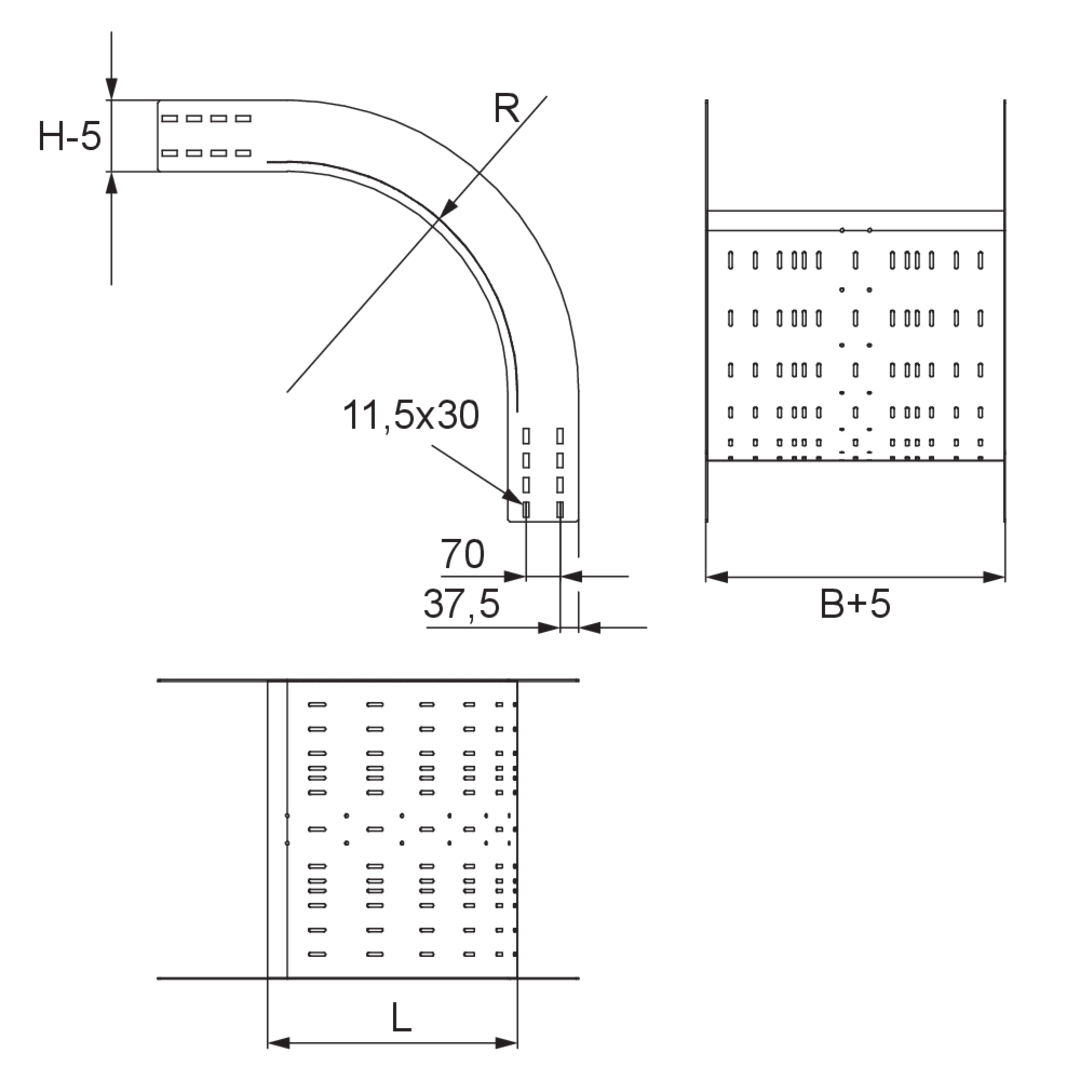

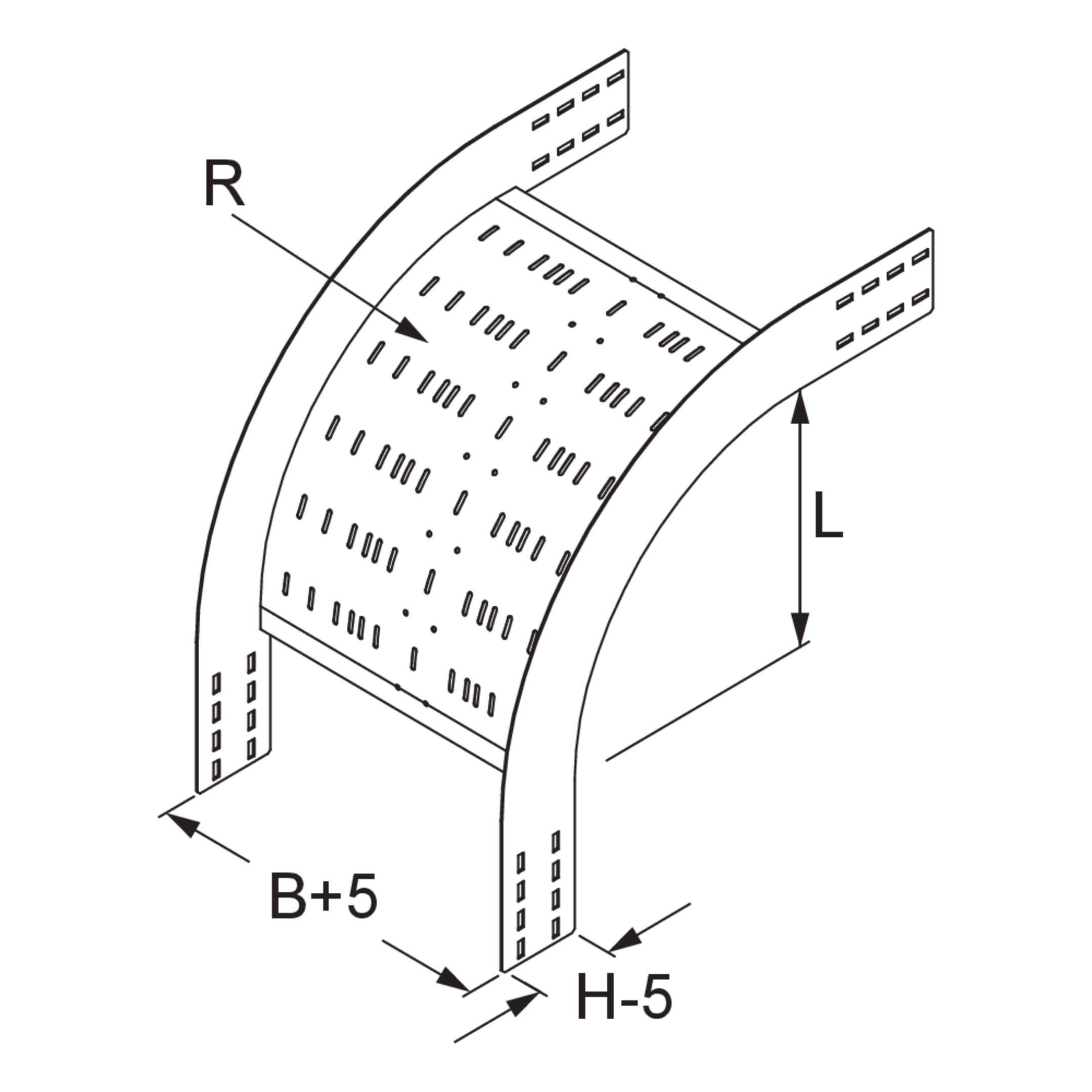

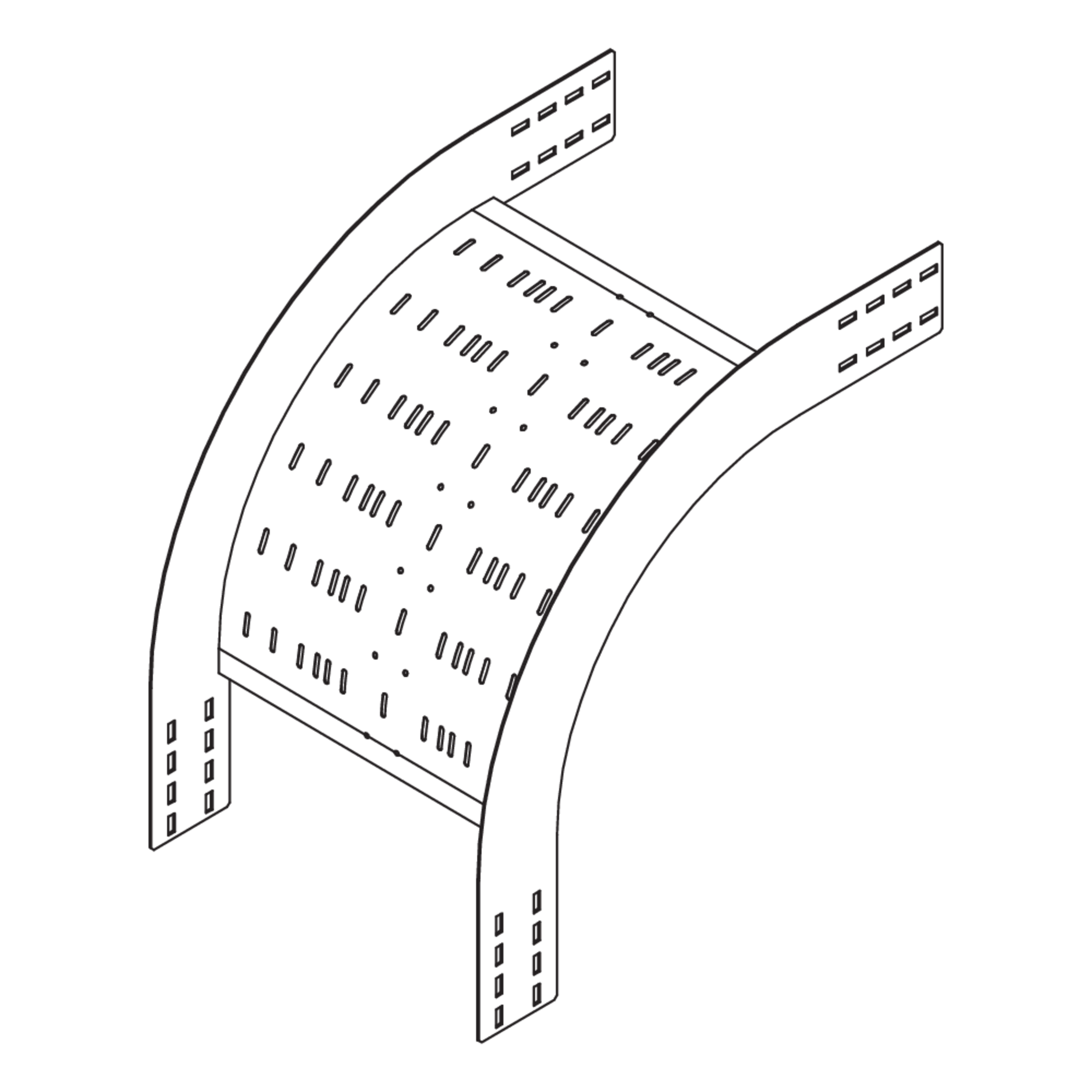

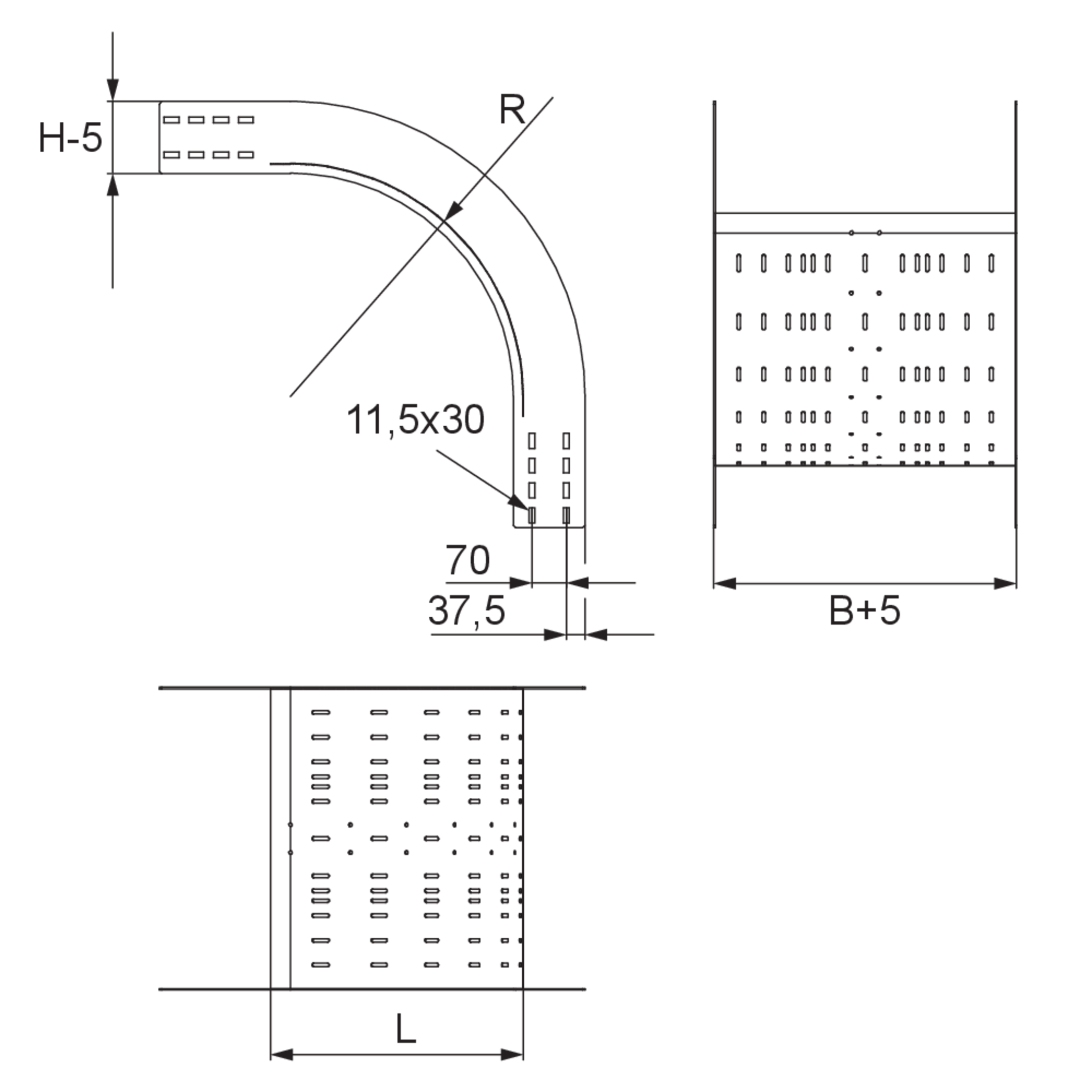

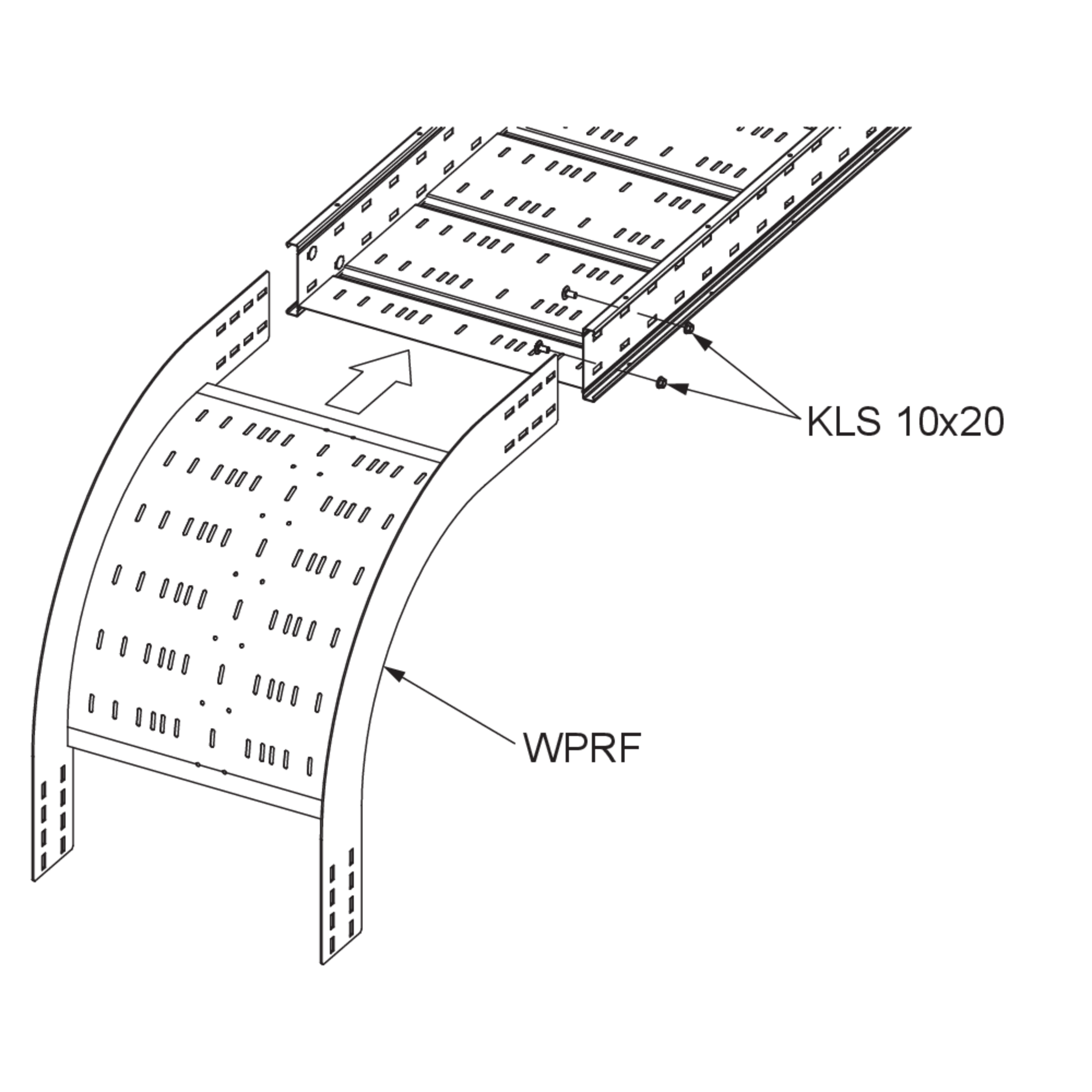

Das Weitspannkabelrinnen-Fallstück WPRF 150 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach unten. Es eignet sich für Weitspannkabelrinnen mit einer Holmhöhe von 150 mm und weist Breiten von 200 bis 600 mm auf. Das Fallstück wird in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Fallstück montiert. Es hat einen Radius von 470 mm.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • WPRF 150-20F
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    200 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.520 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 150-30F
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    300 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.160 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 150-40F
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    400 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.820 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 150-50F
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    500 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    13.490 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 150-60F
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    600 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    14.150 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • WPRF 150-20E
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    200 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.838 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 150-30E
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    300 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.438 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 150-40E
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    400 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.048 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 150-50E
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    500 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.688 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRF 150-60E
    Weitspannkabelrinne-Fallstück
    Höhe
    150 mm
    Breite
    600 mm
    Länge
    510 mm
    Radius
    470 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    13.308 kg
    Inklusivzubehör
    Mehr Informationen
