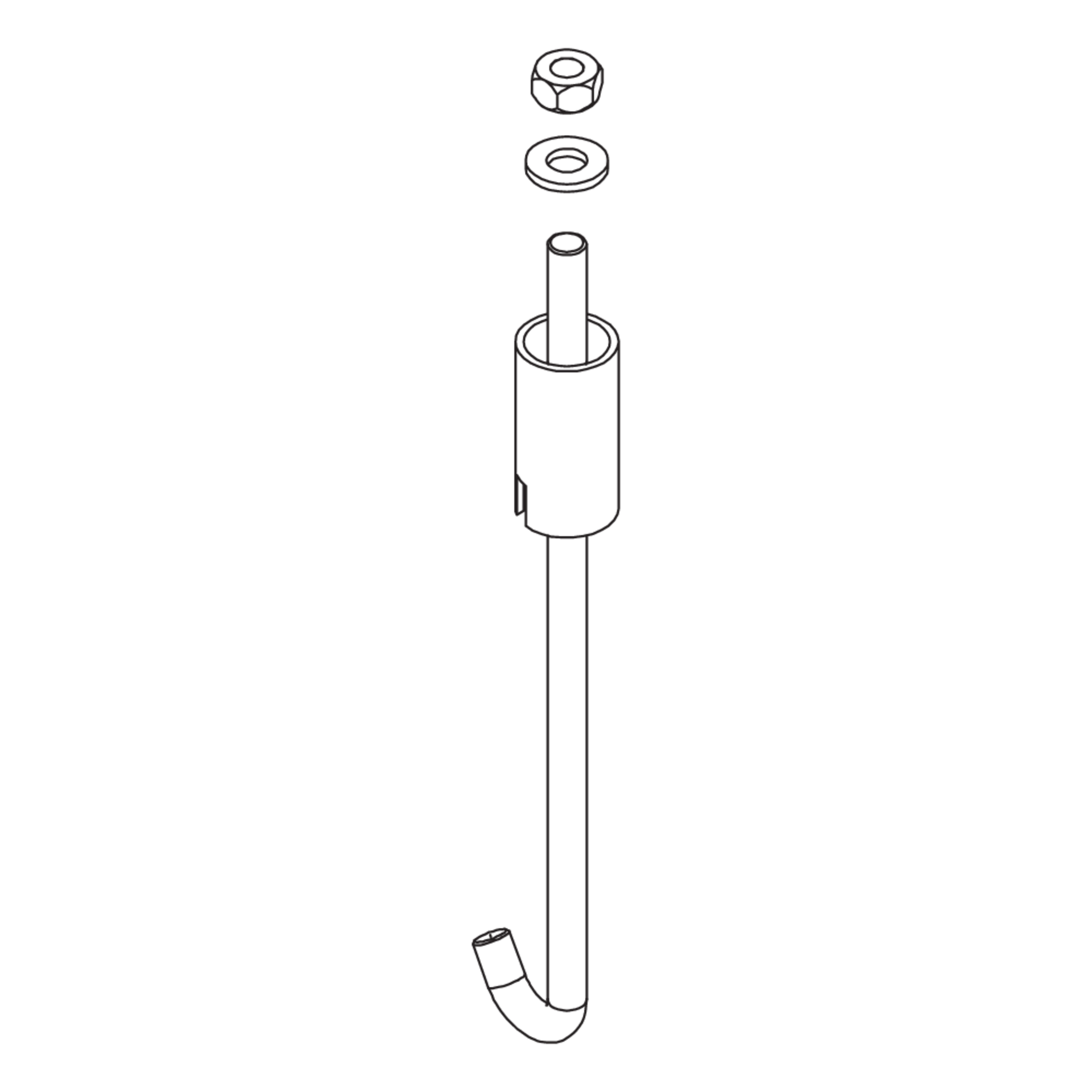

WPFDKA 100

Formteildeckelklammer, aufgeständert

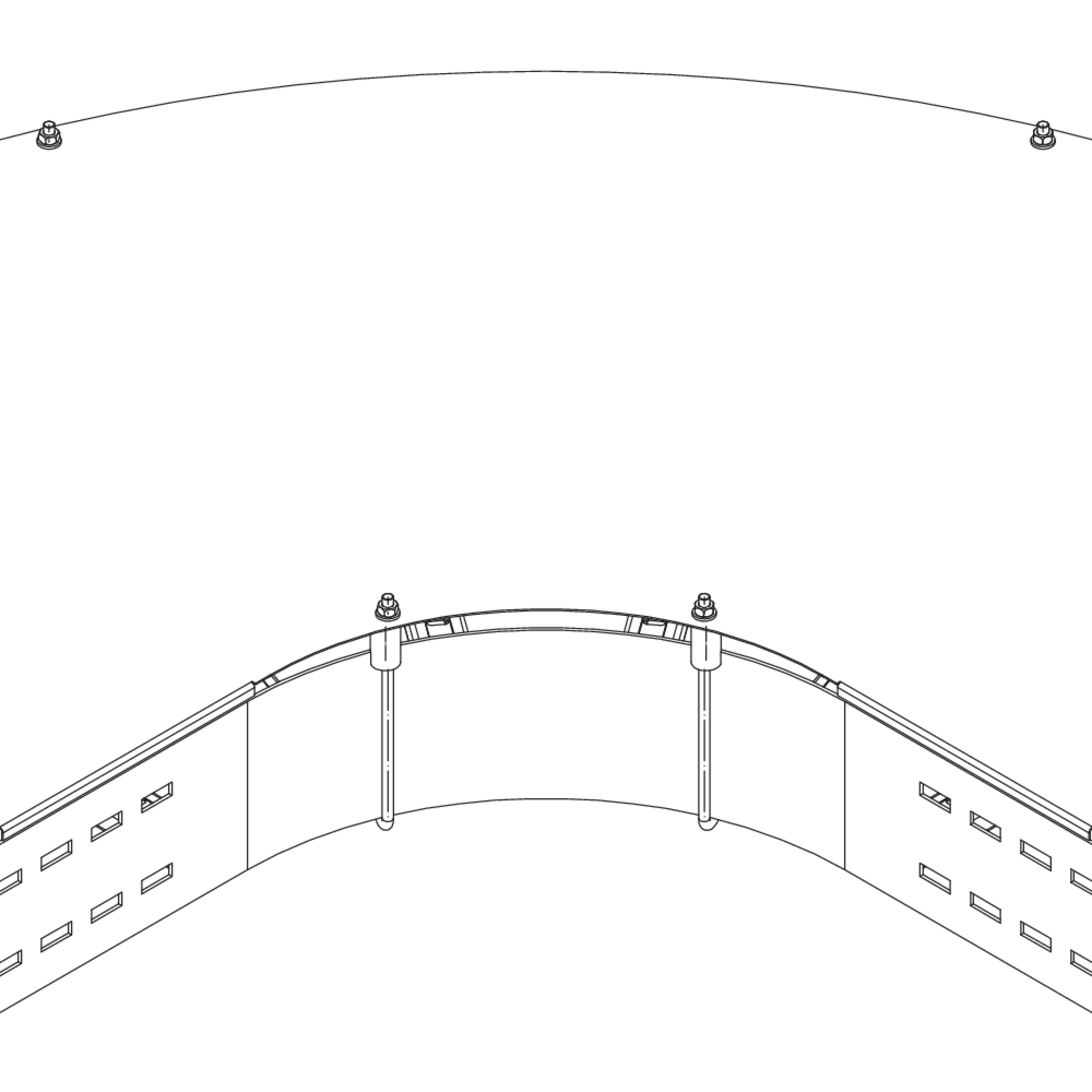

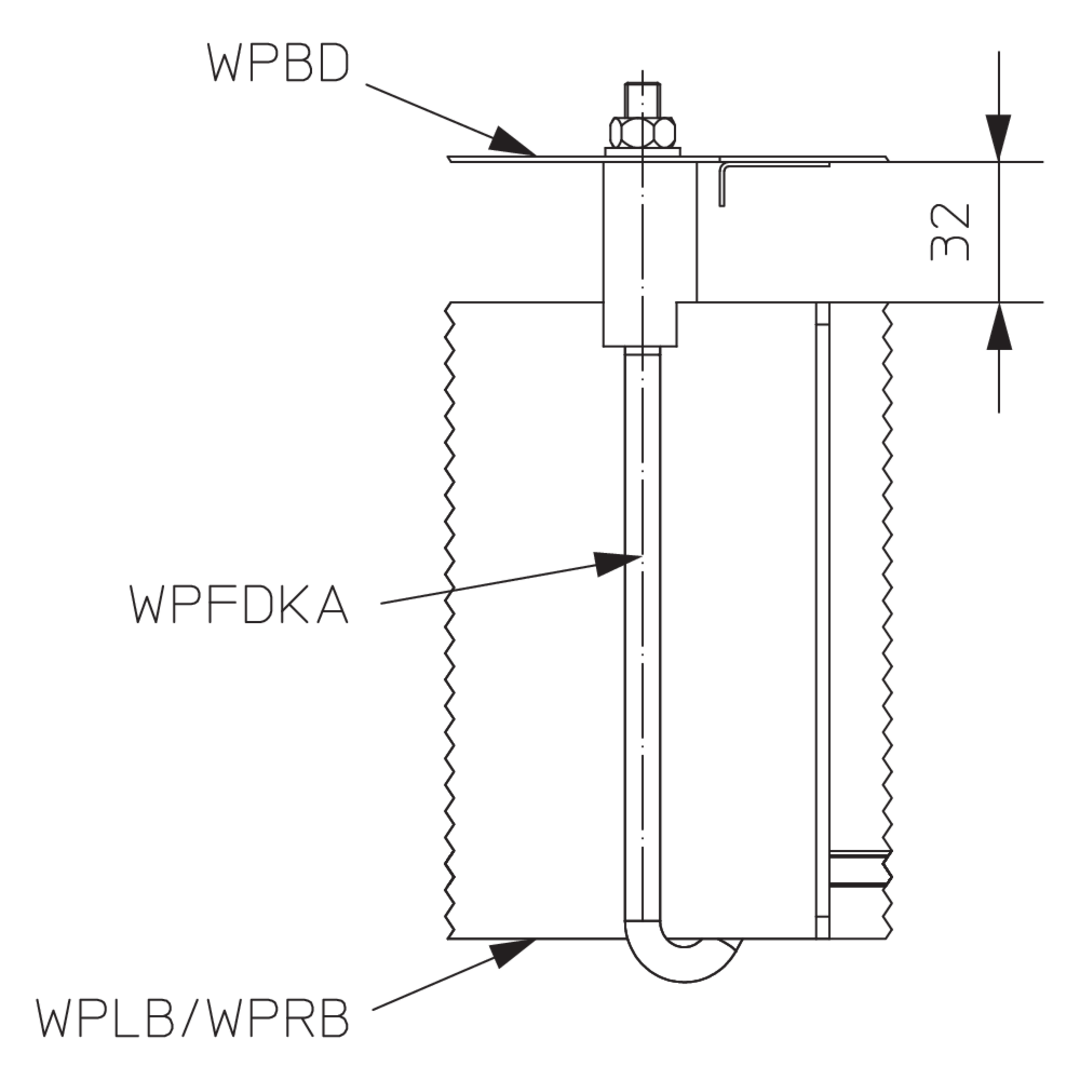

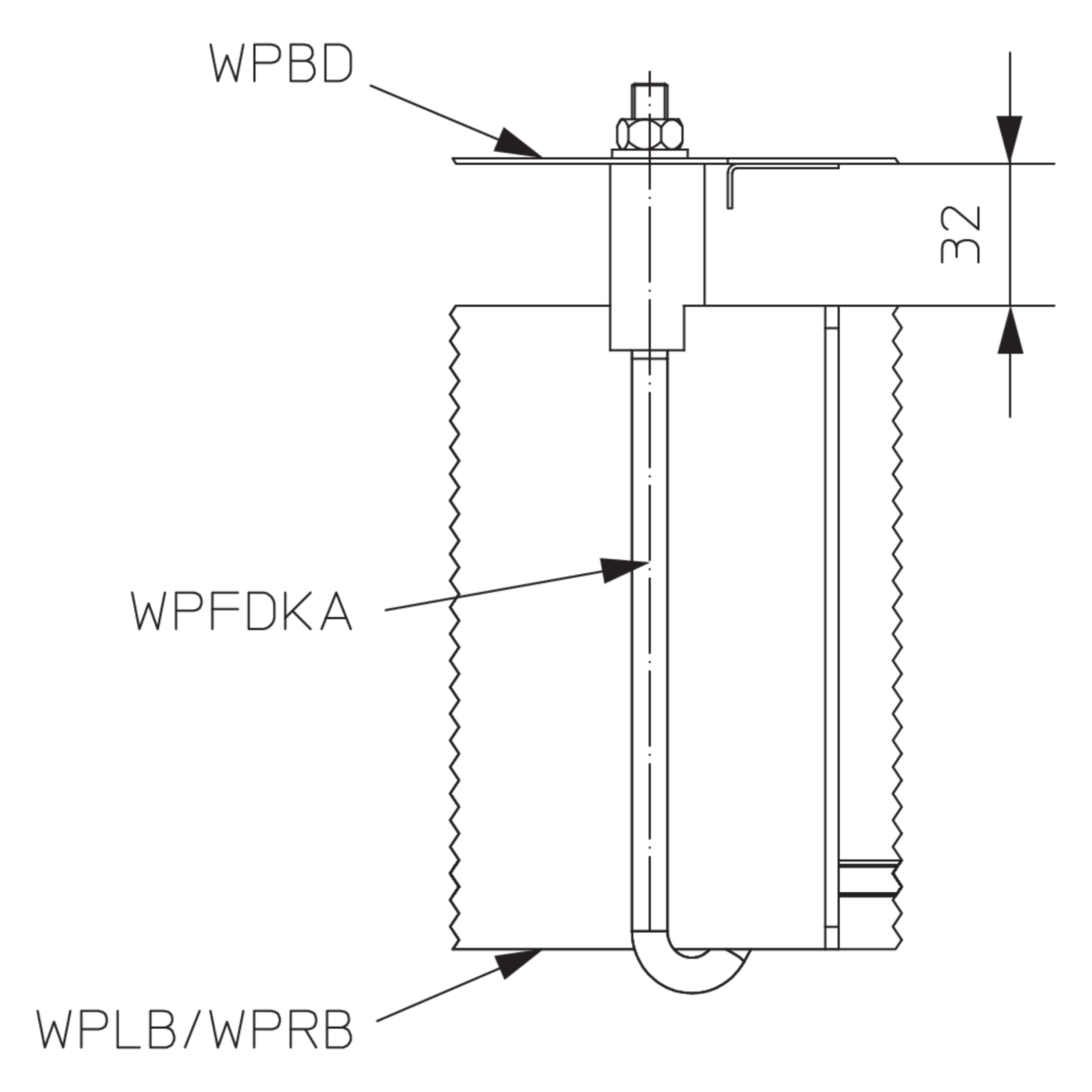

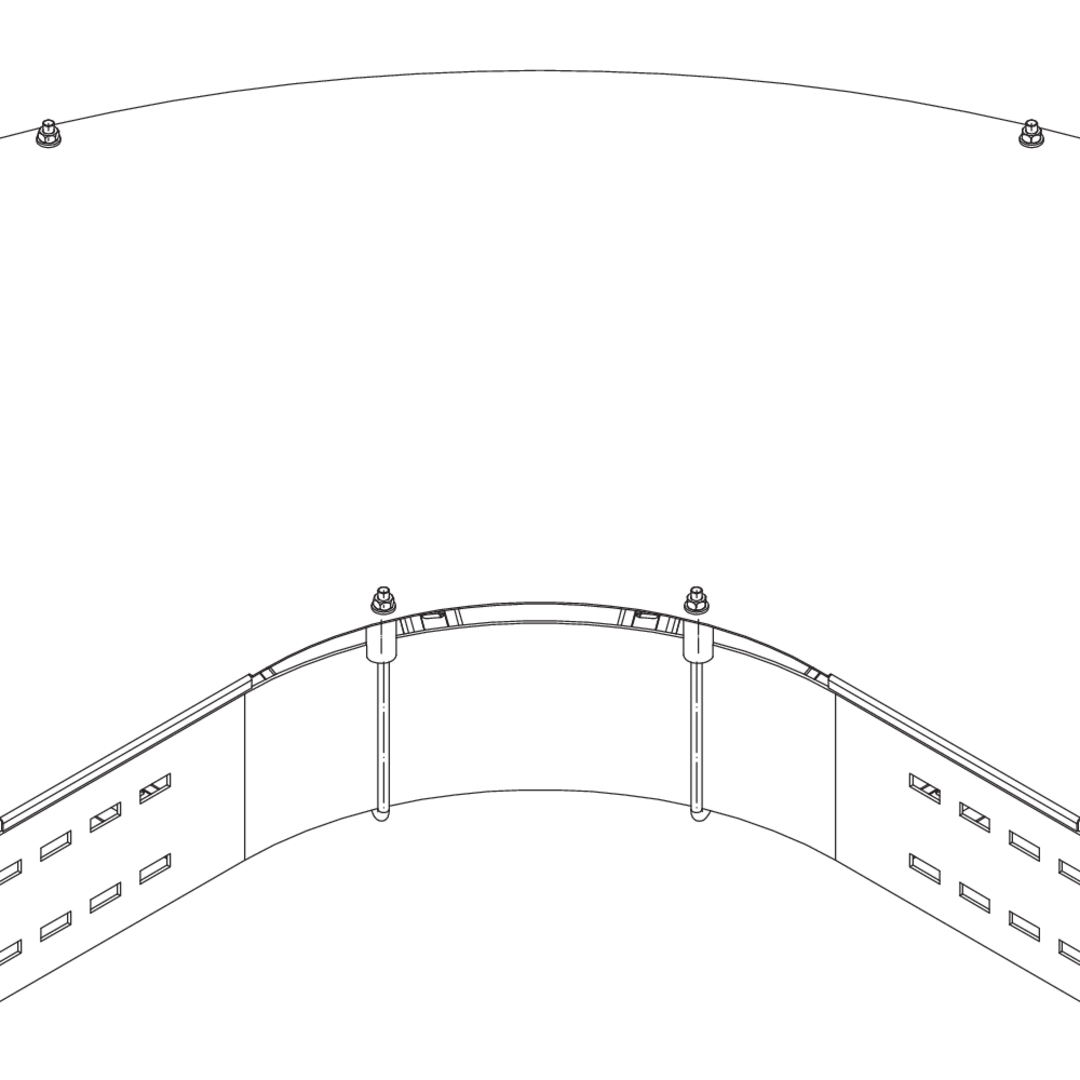

Die Formteil-Deckelklammer WPFDKA 100 dient der Sicherung und Aufständerung von Weitspann-Formteil-Deckeln für eine verbesserte Belüftung der Kabel. Sie kann auch als Sturmsicherungswinkel verwendet werden. Die Anzahl der Deckelklammern richtet sich nach der Anzahl der Bohrungen im Formteil-Deckel (siehe Tabelle). Trotz Aufständerung bleibt das Füllvolumen der Trasse unverändert. Sie hat eine der Formteilholmhöhe entsprechende Länge von 100 mm (ohne Abstandshülse) und besteht aus Edelstahl.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

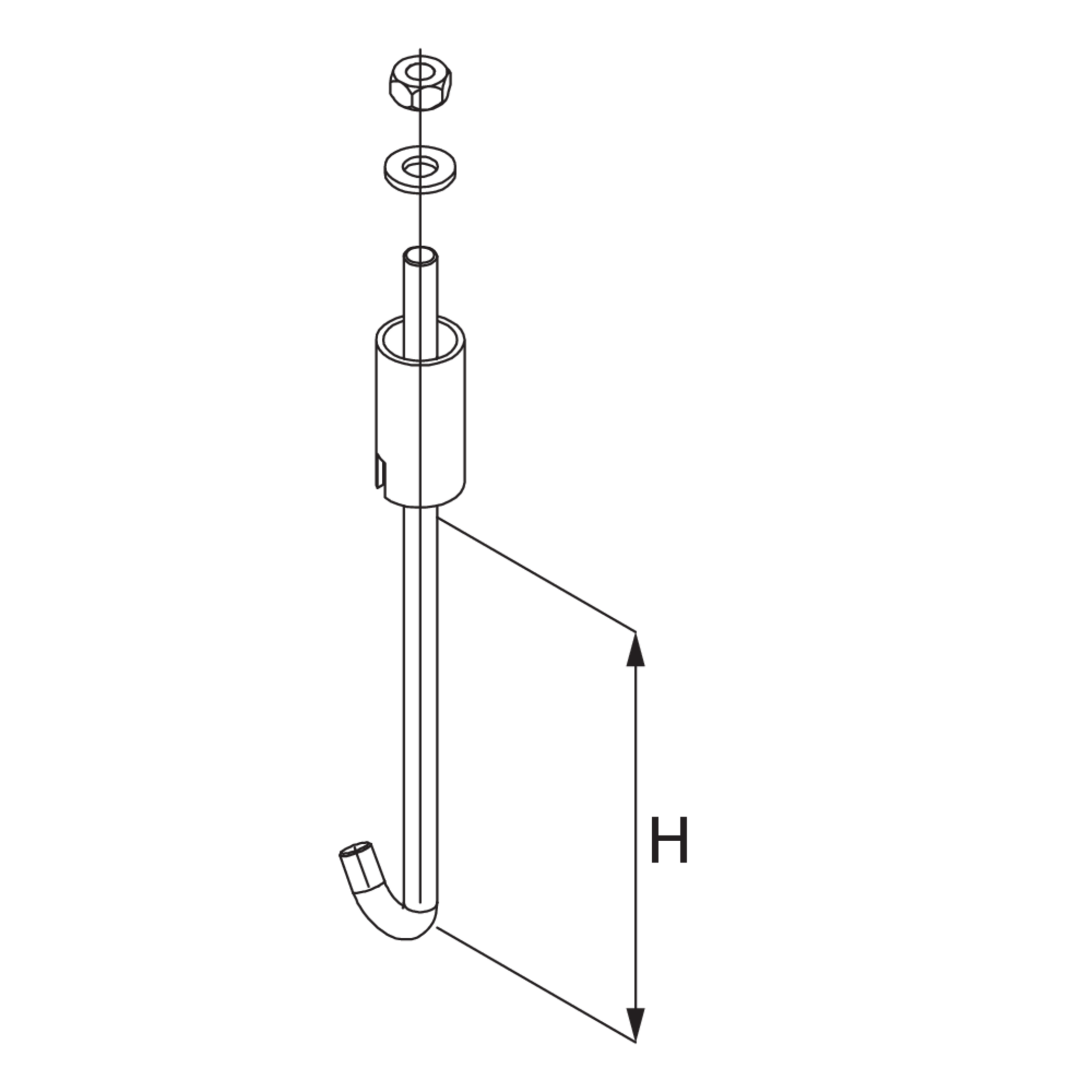

H

G

Included accessories

  • WPFDKA 100E
    Formteildeckelklammer, aufgeständert
    100 mm
    0.106 kg
    Included accessories
    Mehr Informationen

Details

  • Sicherung der Weitspann-Formteil-Deckel
  • Für eine verbesserte Belüftung der Kabel
  • Auch als Sturmsicherungswinkel zu verwenden
  • Leichte Montage

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
