UNSKH R

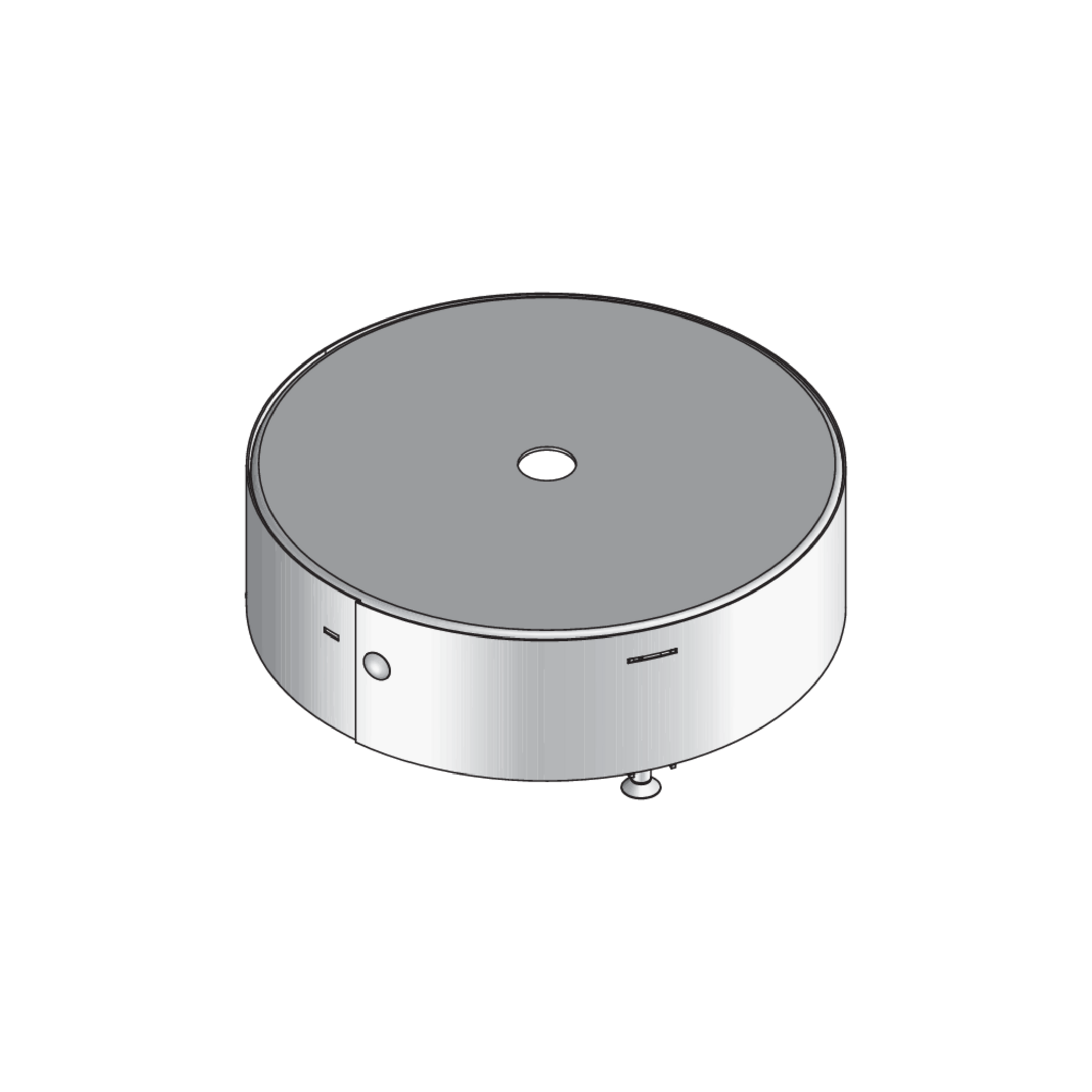

Wärmefester Schalungskörper nivellierbar, rund

Bei den Produktlösungen UNSKH R handelt es sich um runde Schalungskörper. Diese werden in die Bodendosen oder Kabelkanal-Montagedeckel estrichüberdeckter Unterflurkanäle eingesetzt und dort als verlorene Schalungen für runde Einbaueinheiten verwendet. Sie sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt, überschleifbar, wärmefest und mit innenliegenden Nivellierungen mit Nivellierfüßen und Deckeln. Die Schalungskörper sind für die Verwendung in Asphalt und Terrazzo geeignet und werden dort auf den Rohbetonfußboden montiert. Sie besitzen eine VDE/TÜV-Zulassung und sind in einem Durchmesser von 307 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

N

Nivellierbereich

D

Durchmesser

G

Gewicht je Lagermengeneinheit
  • UNSKH 308R-100S
    Schalungskörper nivellierbar,
    Höhe
    88 mm
    min. Einbauhöhe
    100 mm
    Nivellierbereich
    55 mm
    Durchmesser
    307 mm
    Gewicht je Lagermengeneinheit
    2.222 kg
    Mehr Informationen
  • UNSKH 308R-155S
    Schalungskörper nivellierbar,
    Höhe
    88 mm
    min. Einbauhöhe
    155 mm
    Nivellierbereich
    70 mm
    Durchmesser
    307 mm
    Gewicht je Lagermengeneinheit
    2.279 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichueberdeckte Kanalsysteme

    Technische Information

    PDF, 1 MB

    de en

  • Montageanleitung UNSKH

    Montageanleitung

    PDF, 380 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Estrichüberdeckte Kanalsysteme

    BIM Daten Estrichüberdeckte Kanalsysteme

    ZIP, 9 MB

    de en

Inklusivzubehör
