UKE125 VP WD

Edelstahl-Tubusdeckel-Kompakteinzelauslass, 2-fach, eckig

UKE125 VP WD sind Tubusdeckel-Kompakteinzelauslässe, die sich aus einer Bodendose, einem nivellierbaren Einzelauslass und einem Schalungskörper zusammensetzen. Die viereckigen Bauelemente werden in den Estrich eingesetzt und dienen dort der Aufnahme von bis zu zwei Einbaugeräten und Dateneinzeljacks. Zusätzlich lassen sich Rohre M25 durch die perforierten Seitenwände der Bodendose führen. Die Auslässe sind aus planem Edelstahl (V2A) gefertigt und eignen sich zur Anwendung in nass gepflegten Räumen mit hohen Verkehrslasten. Sie sind mit einem Einbaumaß von 131 x 131 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UKE125 15-VP-WD
    Kompakteinzelauslass,
    Höhe
    19 mm
    min. Einbauhöhe
    90 mm
    Breite
    125 mm
    Länge
    125 mm
    Nivellierbereich
    35 mm
    max. Belastung
    20.00 kN
    Einbaumaß
    131 x 131 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Gewicht je Lagermengeneinheit
    2.508 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

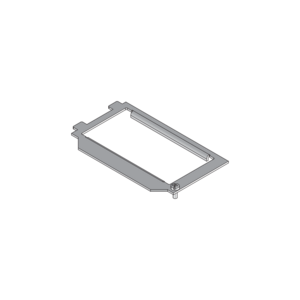

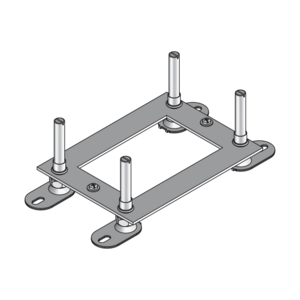

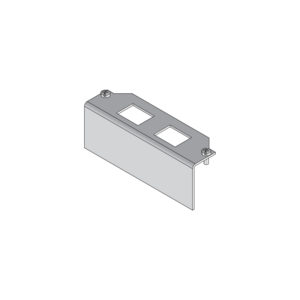

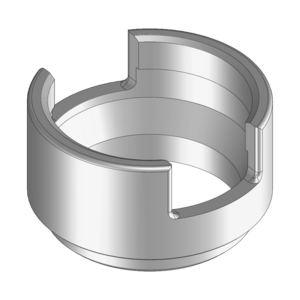

Inklusivzubehör
