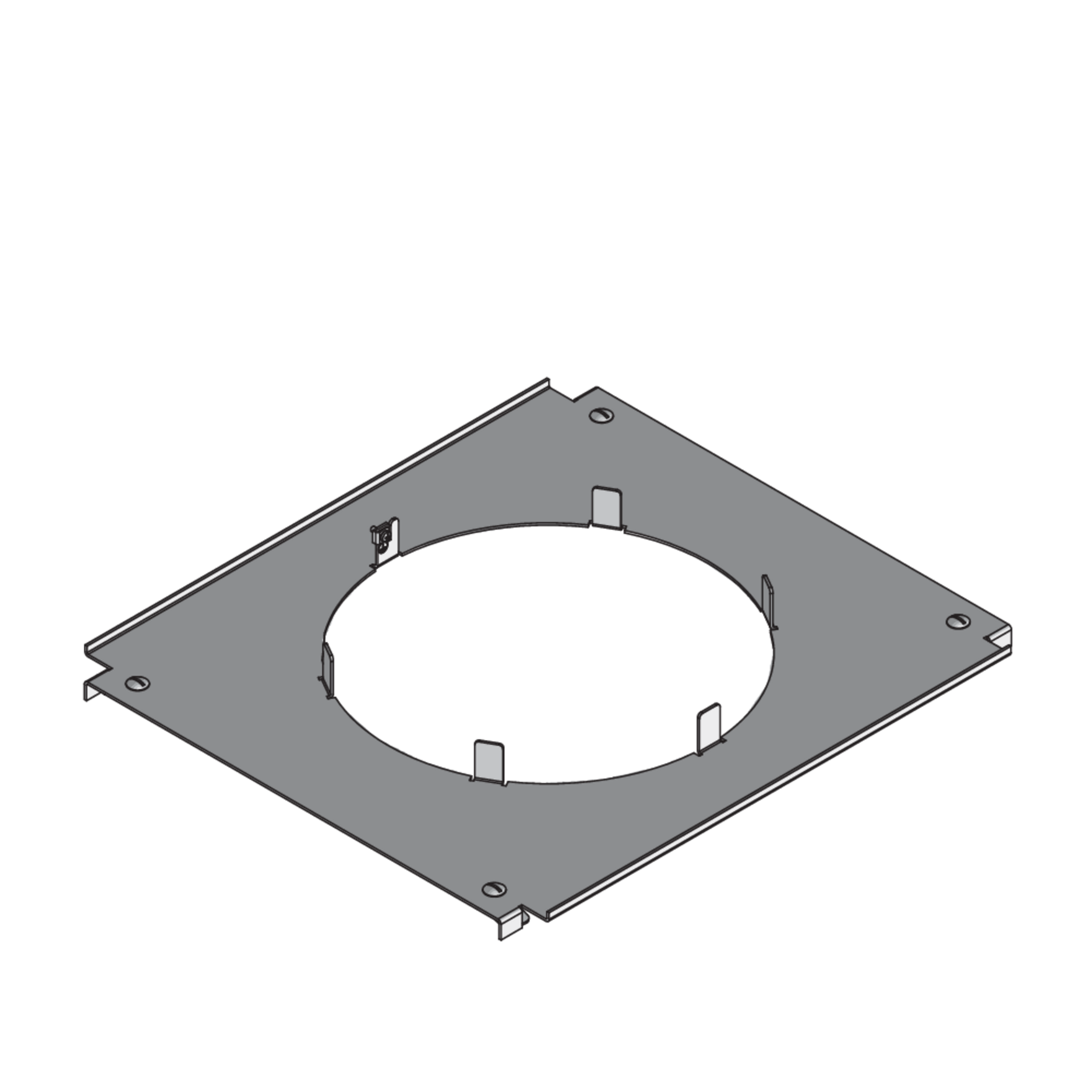

UKDA 308R

Kabelkanal Montagedeckel, 3-fach, rund

Bei der Produktlösung UKDA 308R handelt es sich um Kabelkanal Montagedeckel mit runden Einbauöffnungen für offene, estrichüberdeckte Kanalsysteme. Sie dienen als Zug- und Einbaudosen, die in ihre Einbauöffnung einen Schalungskörper aufnehmen. Die Montagedeckel sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt. Sie sind, inklusive Erdungsklemme UBDHB-Z, in einer Breite von 300 bis 500 mm und einer maximalen Belastungshöhe von 0,75 kN erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

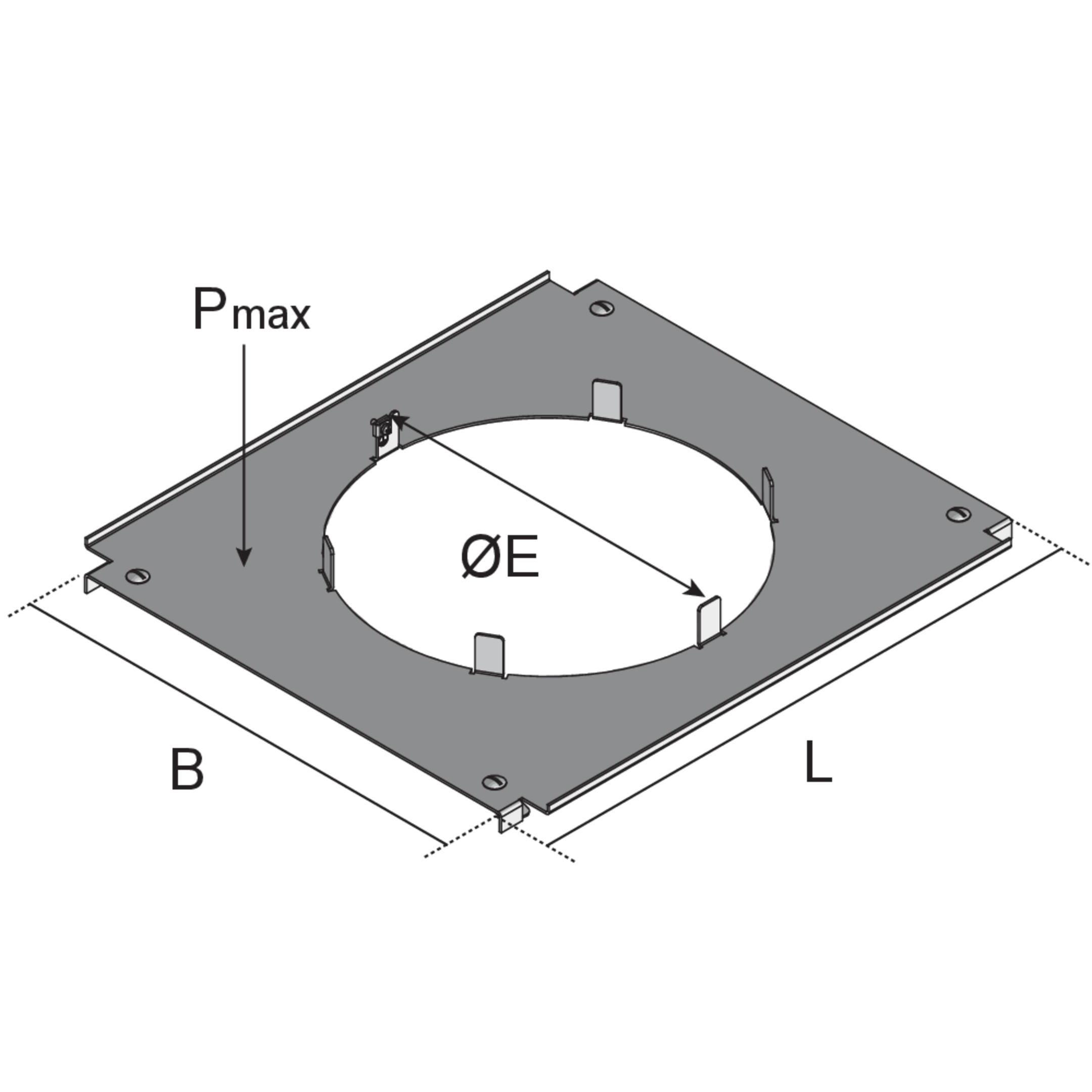

Varianten

Artikel

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

G

Gewicht je Lagermengeneinheit
  • UKDA-308R 40S
    Montagedeckel, L=495mm,
    Breite
    400 mm
    Länge
    495 mm
    max. Belastung
    0.75 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    310 mm
    Gewicht je Lagermengeneinheit
    2.513 kg
    Inklusivzubehör
    Mehr Informationen
  • UKDA-308R 50S
    Montagedeckel, L=595mm,
    Breite
    500 mm
    Länge
    595 mm
    max. Belastung
    0.75 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    310 mm
    Gewicht je Lagermengeneinheit
    4.172 kg
    Inklusivzubehör
    Mehr Informationen
