UKD

Kabelkanal Blinddeckel

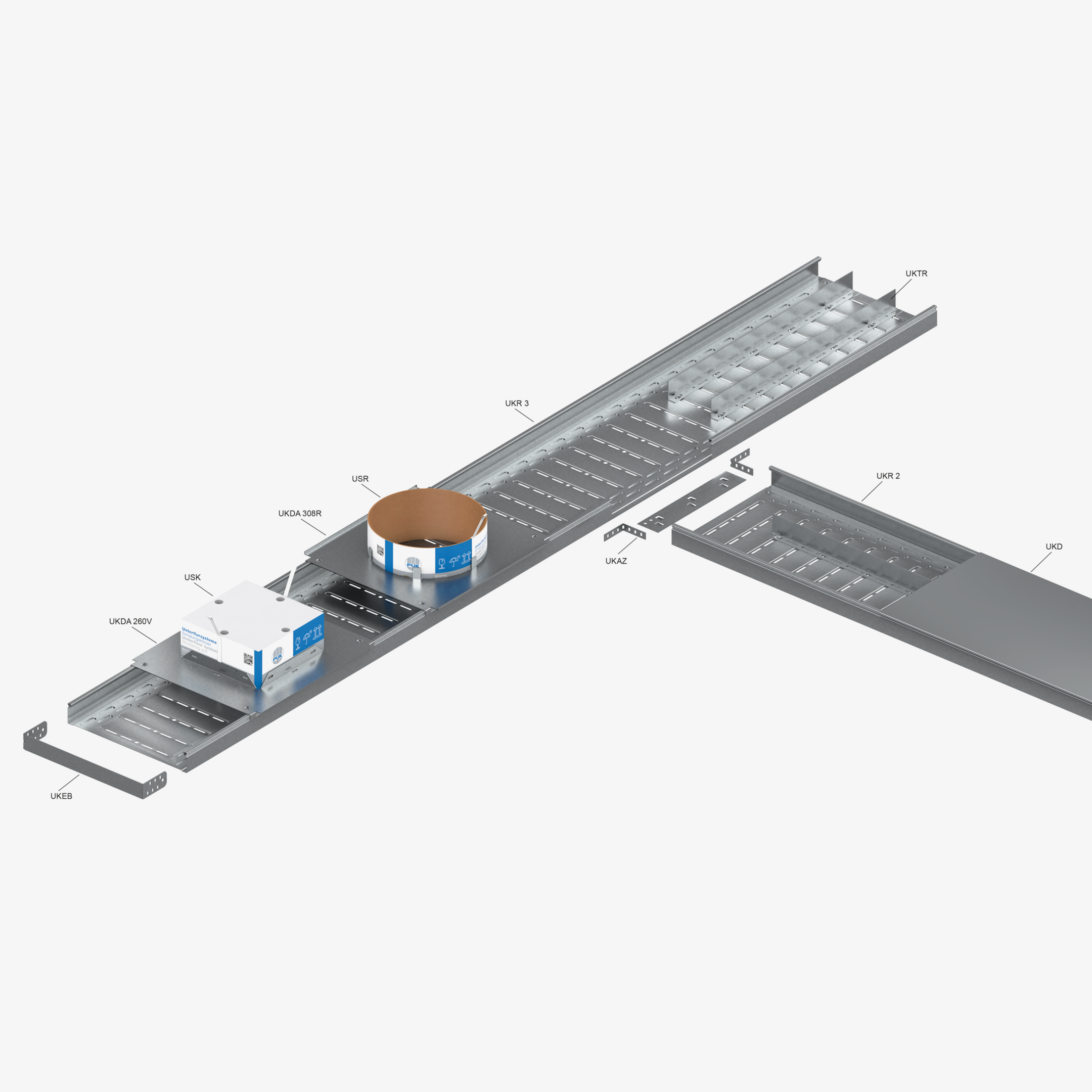

Bei den Produktlösungen UKD handelt es sich um Blinddeckel für offene, estrichüberdeckte Kabelkanalsysteme. Diese Bauelemente dienen dem Verschluss des Kanals und gewährleisten so den Schutz der Kabel und Leitungen. Sie werden auf die Seitenprofilierung des Unterteils UKR gerastet und dort auf Versatz montiert. Die Blinddeckel sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt. Sie sind in einer Breite von 300 bis 500 mm, einer Länge von 3000 mm und einer maximalen Belastungshöhe von 0,75 kN erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

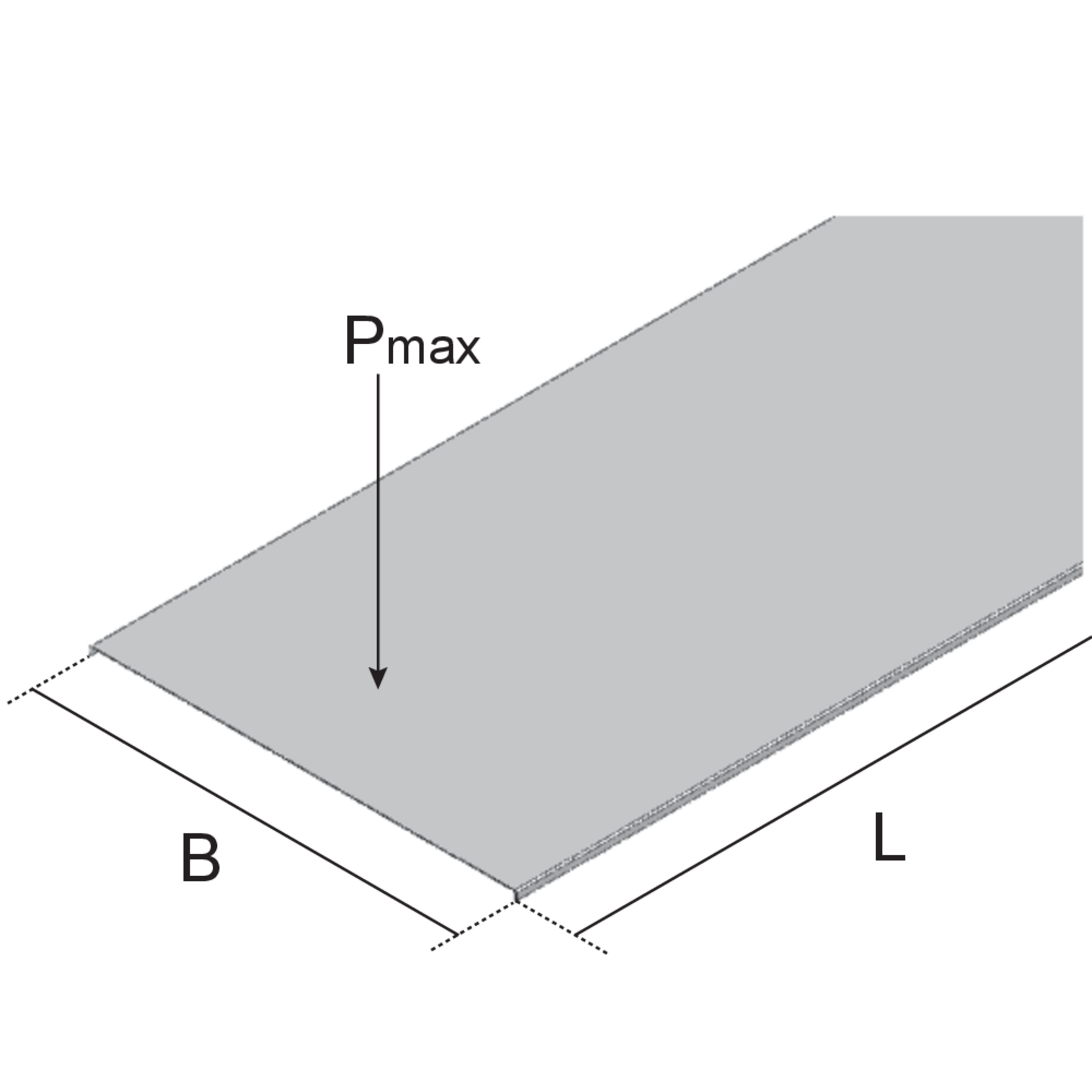

B

Breite

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit
  • UKD 30S
    Blinddeckel
    Breite
    300 mm
    Länge
    3000 mm
    max. Belastung
    0.75 kN
    Gewicht je Lagermengeneinheit
    7.910 kg
    Mehr Informationen
  • UKD 40S
    Blinddeckel
    Breite
    400 mm
    Länge
    3000 mm
    max. Belastung
    0.75 kN
    Gewicht je Lagermengeneinheit
    10.270 kg
    Mehr Informationen
  • UKD 50S
    Blinddeckel
    Breite
    500 mm
    Länge
    3000 mm
    max. Belastung
    0.75 kN
    Gewicht je Lagermengeneinheit
    18.930 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichueberdeckte Kanalsysteme

    Technische Information

    PDF, 1 MB

    de en

  • Montageanleitung UKR

    Montageanleitung

    PDF, 465 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Estrichüberdeckte Kanalsysteme

    BIM Daten Estrichüberdeckte Kanalsysteme

    ZIP, 9 MB

    de en

Inklusivzubehör
