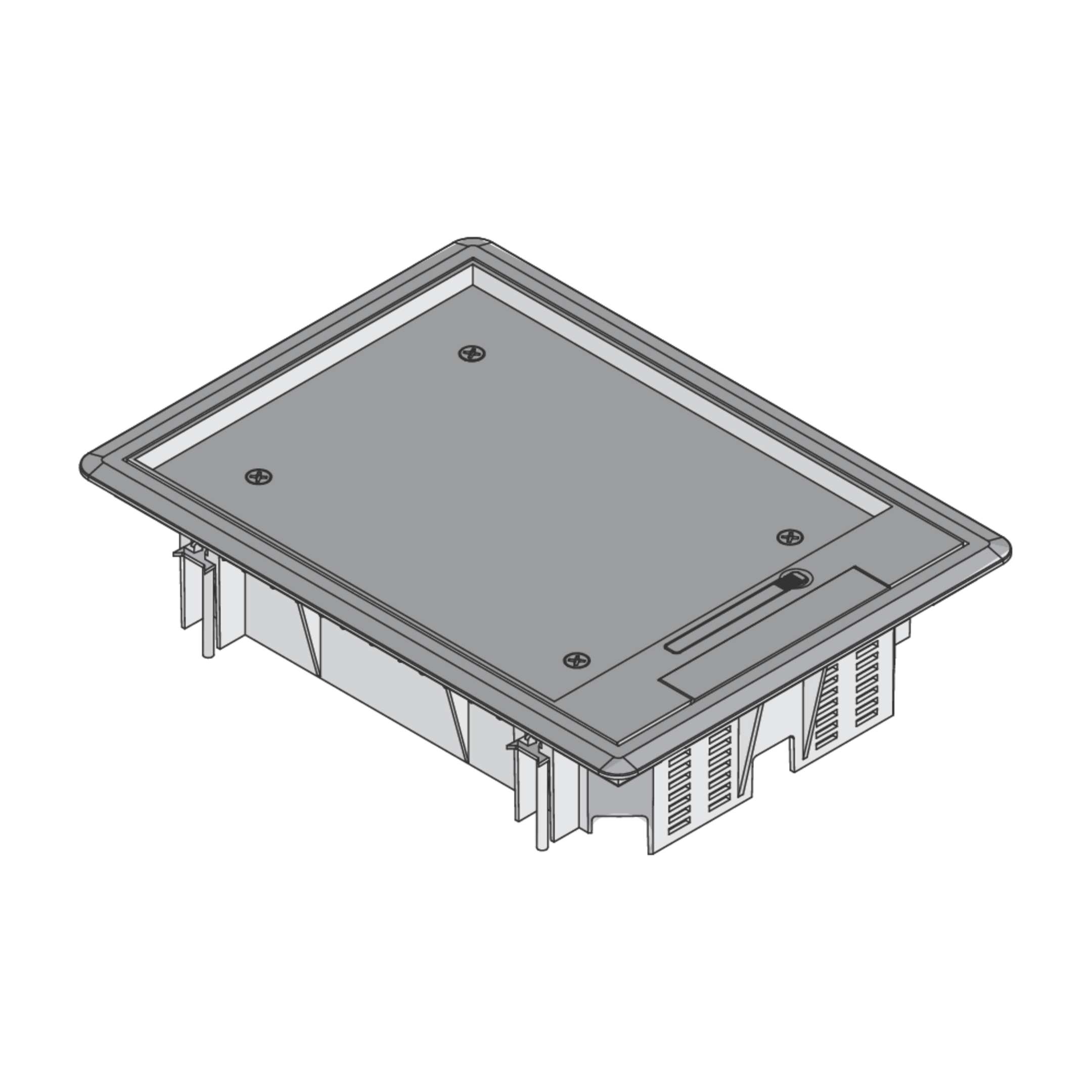

UEKD2 V

Kunststoff-Klappdeckeleinheit, 2-fach, eckig

Die Einbaueinheiten UEKD2 V sind viereckige Kunststoff-Klappdeckeleinheiten mit Teppichschutzrahmen, die in trocken gepflegten Räumen in Montagedeckeln, Bodendosen und in Doppel- oder Hohlraumbodenöffnungen eingesetzt werden. Sie sind für Büroverkehrslasten ausgelegt und dienen, komplettierbar mit Rastleitern, dem stufenweisen Absenken von zwei Gerätebechern. Die Einheiten haben bodenebene, schwenkbare Leitungsauslässe, Öffnungshebel und Universalkrallen. Deckel und Rahmen sind aus Polyamid in den Farben Graphitschwarz (RAL 9011) und Eisengrau (RAL 7011) gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine min. Eiinbauhöhe von 74 mm, eine max.Belastung von 2 kN und ein Einbaumass von 261 x 186 mm.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

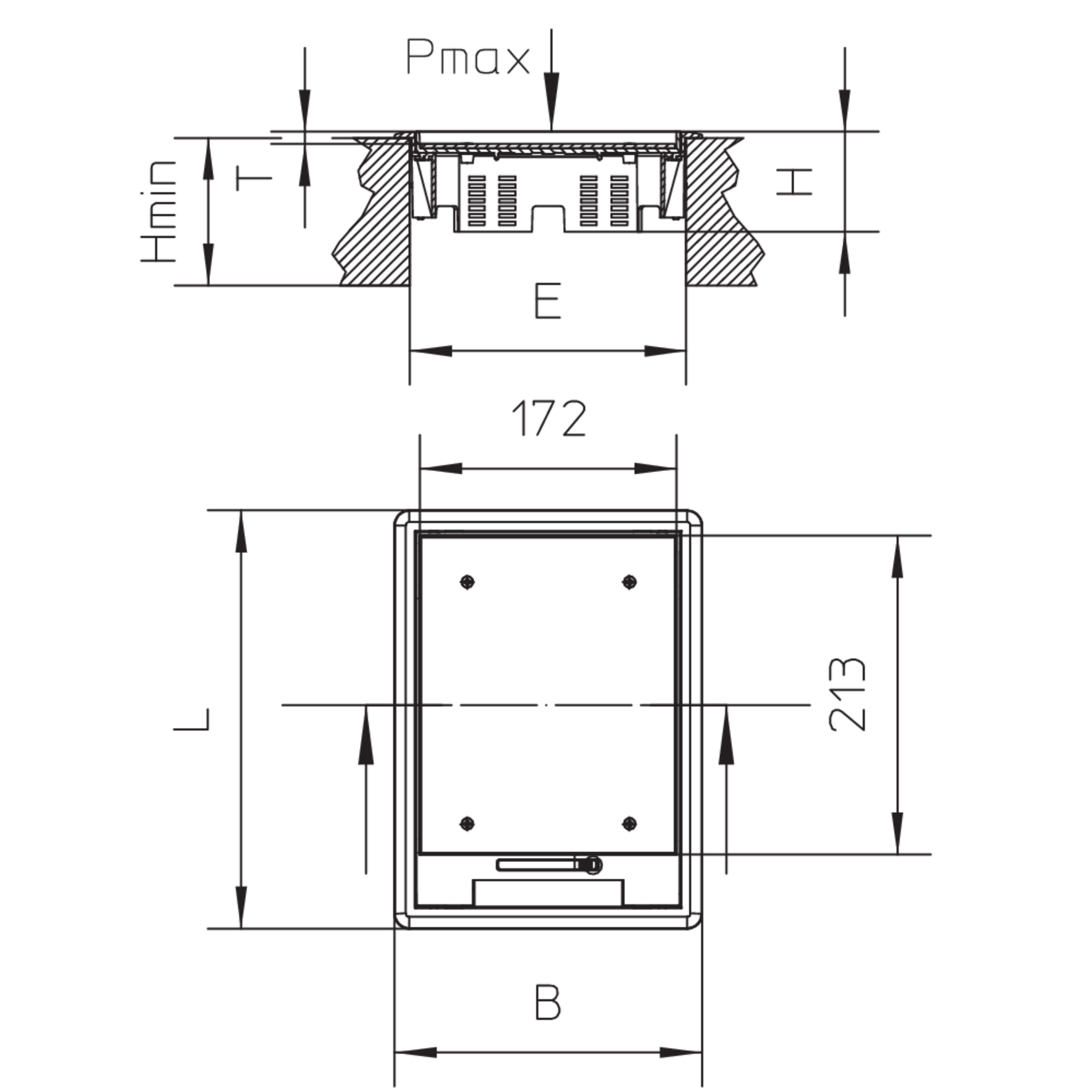

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

Farbe

Farbe

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEKD2-V-G
    Einbaueinheit,
    Höhe
    65 mm
    min. Einbauhöhe
    74 mm
    Breite
    206 mm
    Länge
    280 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    2
    Einbaumaß
    261 x 186 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    8 mm
    Gewicht je Lagermengeneinheit
    1.321 kg
    Included accessories
    Mehr Informationen
  • UEKD2-V-S
    Einbaueinheit,
    Höhe
    65 mm
    min. Einbauhöhe
    74 mm
    Breite
    206 mm
    Länge
    280 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    2
    Einbaumaß
    261 x 186 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    8 mm
    Gewicht je Lagermengeneinheit
    1.321 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
