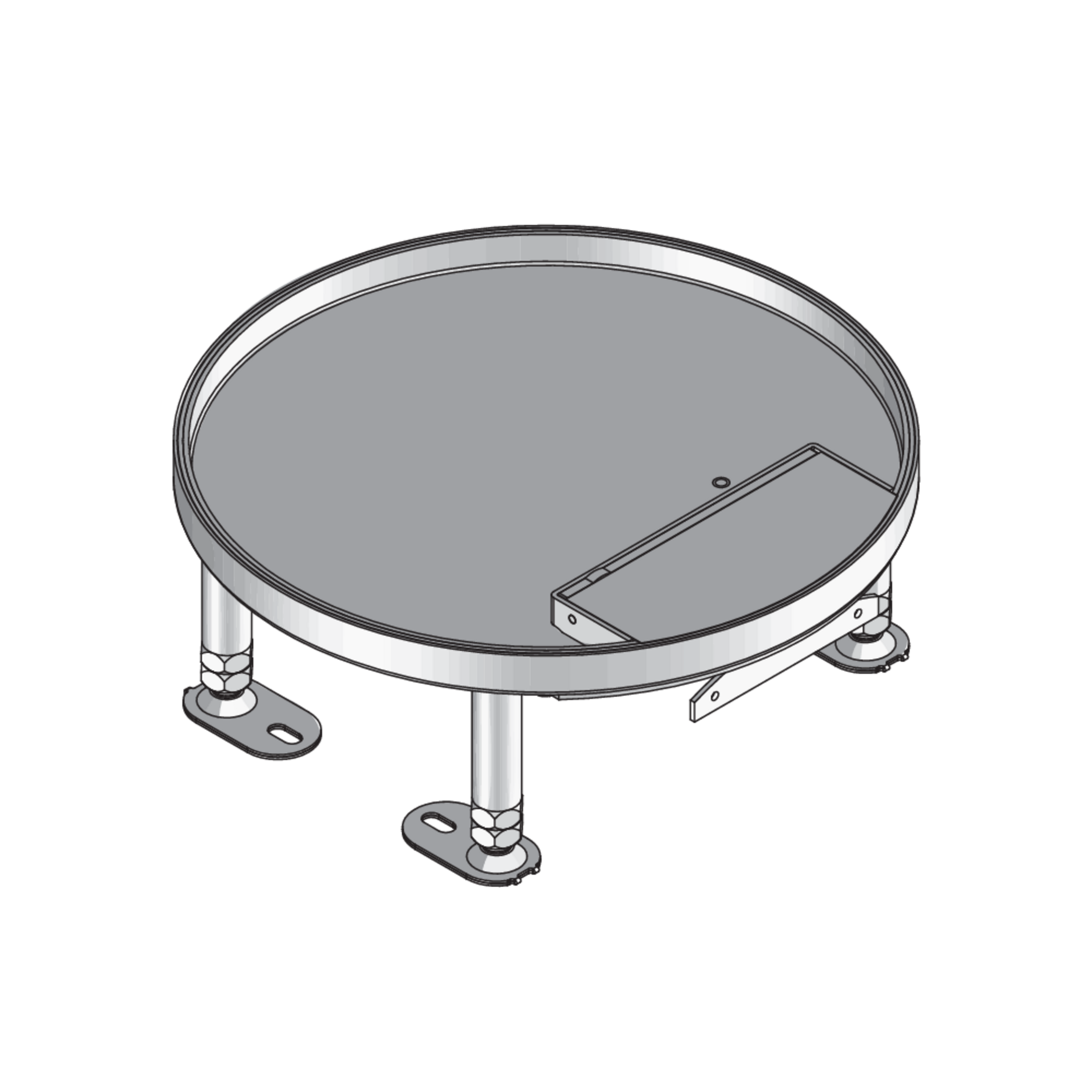

UEKD2 R E

Edelstahl-Klappdeckeleinheit, 2-fach, rund

Bei den Bauelementen UEKD2 R E handelt es sich um runde Klappdeckeleinheiten mit Stoßkante zur Aufnahme von max. zwei Gerätebechern. Sie bestehen aus einem nivellierbaren Kassetteneinbaurahmen mit Kabelauslasskassette, einem Öffnungshebel und einer Gummidichtung. Die Einheiten eignen sich für den Einbau in Bodendosen UBDHB, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in trocken und feucht gepflegten Räumen mit Büroverkehrslasten. Sowohl Kassette als auch Rahmen werden aus Edelstahl V2A gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, eine max. Belastbarkeit von 2 kN und sind mit einem Nivellierbereich von 55 mm, einem Einbaumaß von 260 mm und einer min. Einbauhöhe von 100 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

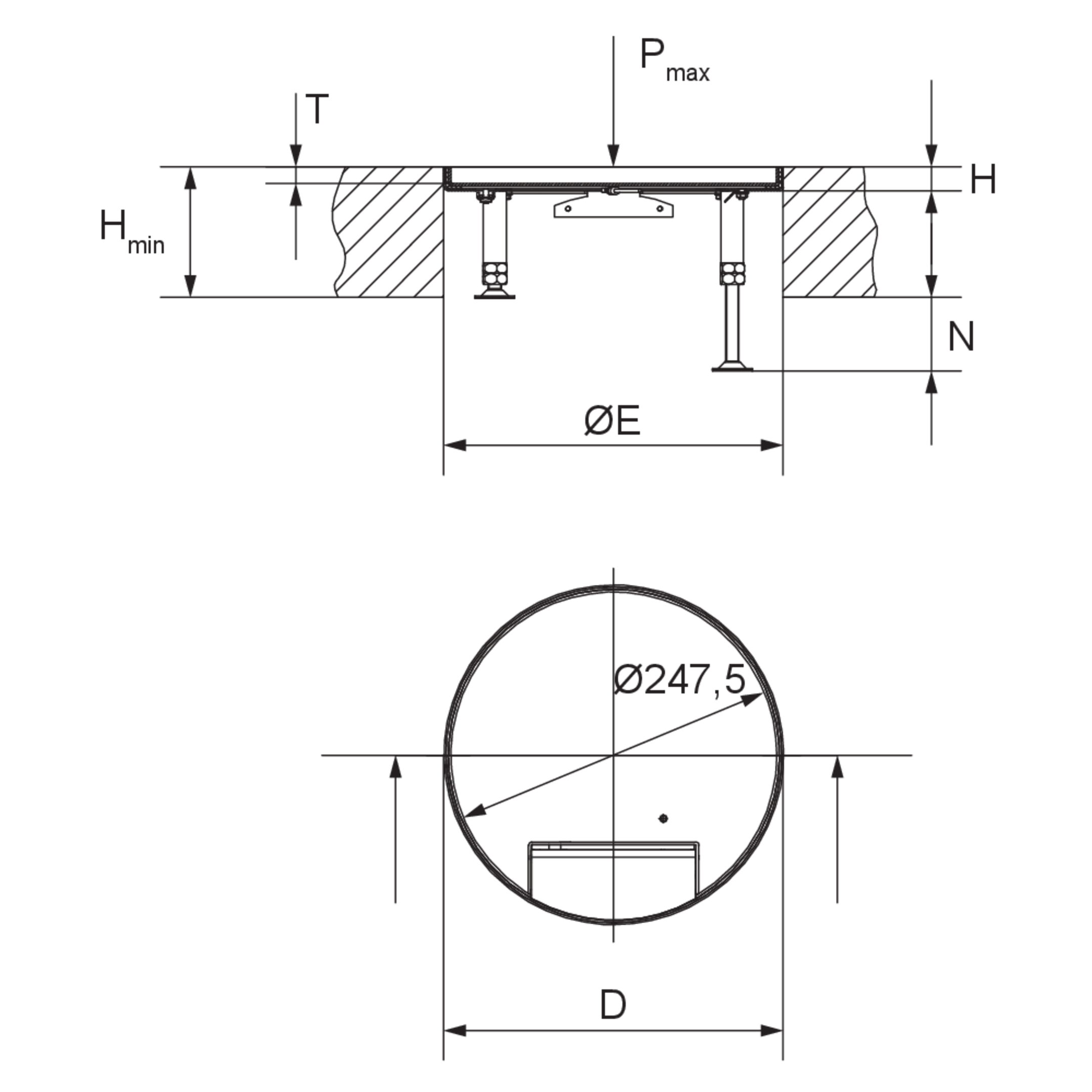

H

Höhe

Hmin

min. Einbauhöhe

N

Nivellierbereich

Pmax

max. Belastung

ØB

Einbaudurchmesser

Gerätebecher

max. Anzahl installierbarer Gerätebecher

ØE

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEKD2 15-R E
    Kassetteneinheit,
    18 mm
    100 mm
    55 mm
    2.00 kN
    258 mm
    2
    260 mm
    IP 20
    IP 30
    12 mm
    2.165 kg

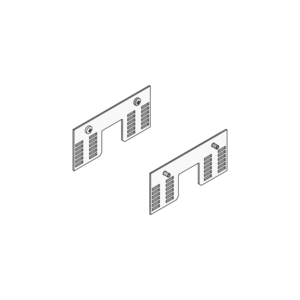

    Inklusivzubehör
    Mehr Informationen
  • UEKD2 25-R E
    Kassetteneinheit,
    28 mm
    110 mm
    55 mm
    2.00 kN
    258 mm
    2
    260 mm
    IP 20
    IP 30
    22 mm
    2.425 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
