UEKD1-1 V E

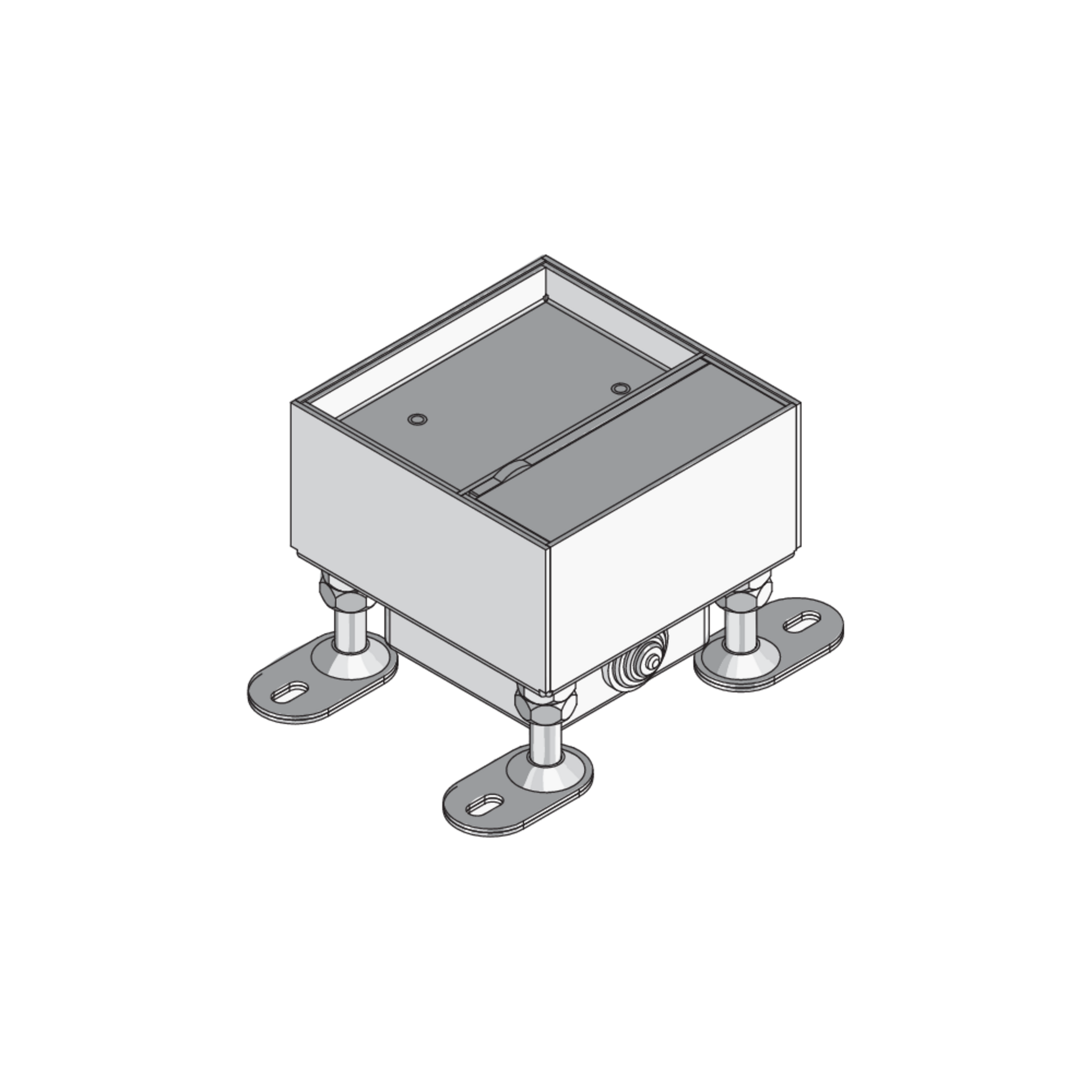

Edelstahl-Klappdeckel-Einzelauslasskassette, 1-fach, eckig

Bei den Bauelementen UEKD1-1 V E handelt es sich um viereckige Klappdeckel-Einzelauslasskassetten mit Stoßkante. Die Einbaueinheiten setzen sich aus einem nivellierbaren Kassetteneinbaurahmen mit Kabelauslasskassette, bodenebenem Leitungsauslass und einem Aufnahmegehäuse für ein Einbaugerät zusammen. Sie werden in Estrich- oder Hohlraumböden trocken oder feucht gepflegter Räume mit Büroverkehrslasten eingebaut. Die Kassetten und Rahmen bestehen aus Edelstahl, Werkstoff Nr. 1.4301 (V2A) und die Unterkonstruktionen aus feuerverzinktem Stahlblech. Sie sind mit einem Einbaumaß von 115 x 115 mm, einem IP-Schutzgrad von IP 30 im ungenutzen Zustand und einem Nivellierbereich von 20 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

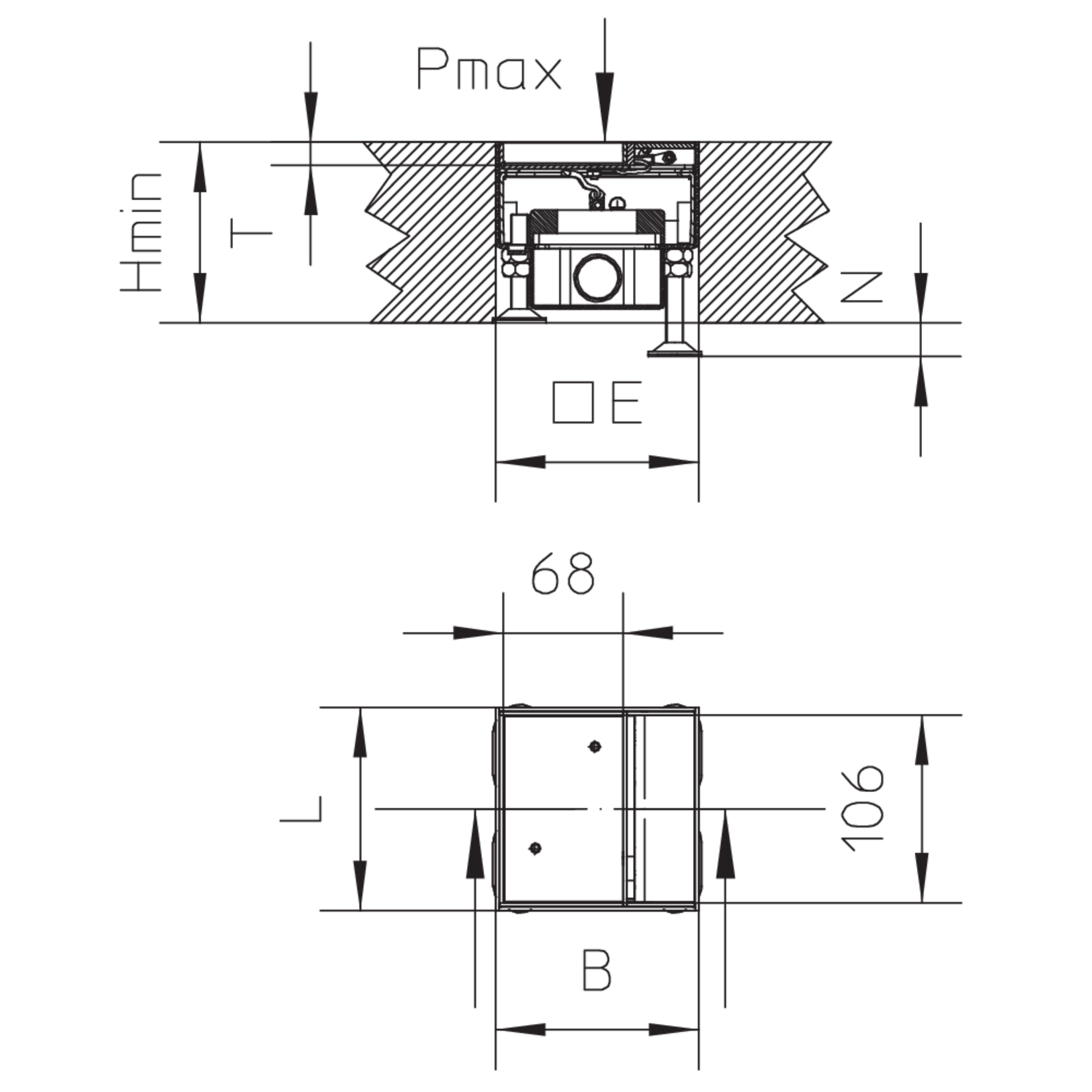

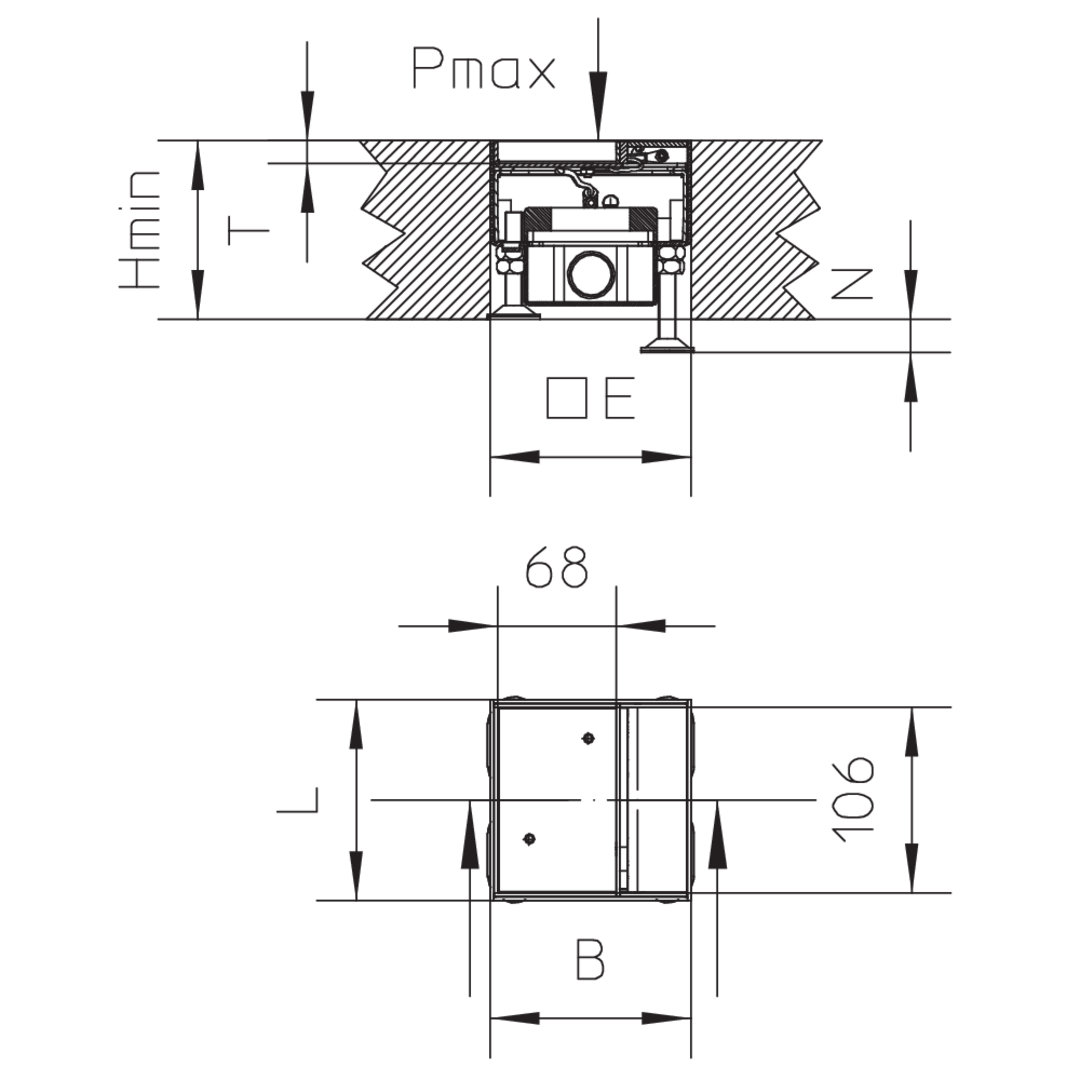

Varianten

Artikel

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit

  • UEKD1-1 15-V E
    Einzelauslass,
    min. Einbauhöhe
    100 mm
    Breite
    115 mm
    Länge
    115 mm
    Nivellierbereich
    20 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    115 x 115 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    1.599 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13/130 mm: 2/3 kN
