UEKD V E

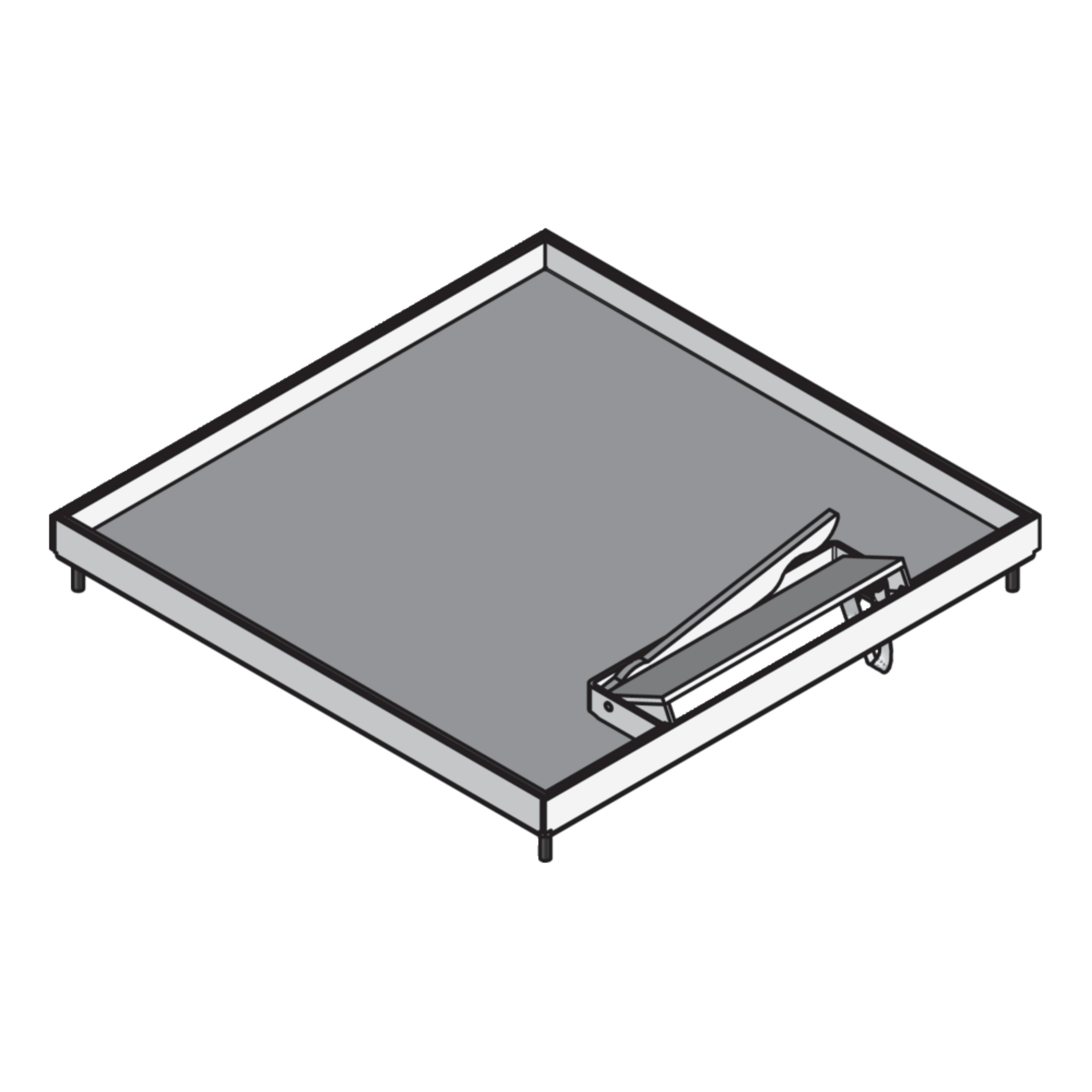

Edelstahl-Klappdeckeleinheit, 3-fach, eckig

Bei den Bauelementen UEKD V E handelt es sich um eckige Klappdeckeleinheiten mit Stoßkante. Sie bestehen aus einem Kassetteneinbaurahmen mit Einlagekassette, Kabelauslass, bodenebenem Leitungsauslass und Gummidichtung und eignen sich für Bodendosen, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in trocken und feucht gepflegten Räumen mit Büroverkehrslasten. Auf Nivelliereinheiten montiert nehmen sie max. 3 Gerätebecher auf. Die Deckeleinheiten sind aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine max. Belastung von 2 kN und ein Einbaumaß von 261 x 261 mm.

Belastungsanforderungen gemäß: DIN EN 50085

Varianten

Messing

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit

  • UEKD 25-V MS
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    95 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    16.5 mm
    Gewicht je Lagermengeneinheit
    4.867 kg
    Included accessories
  • UEKD 35-V MS
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    105 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    26.5 mm
    Gewicht je Lagermengeneinheit
    5.479 kg
    Included accessories

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit

  • UEKD 15-V E
    Kassetteneinheit,
    Höhe
    19 mm
    min. Einbauhöhe
    85 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    12.5 mm
    Gewicht je Lagermengeneinheit
    1.816 kg
    Included accessories
  • UEKD 25-V E
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    95 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    22.5 mm
    Gewicht je Lagermengeneinheit
    2.172 kg
    Included accessories
  • UEKD 35-V E
    Kassetteneinheit,
    Höhe
    39 mm
    min. Einbauhöhe
    105 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    32.5 mm
    Gewicht je Lagermengeneinheit
    2.529 kg
    Included accessories
  • UEKD 45-V E
    Kassetteneinheit,
    Höhe
    49 mm
    min. Einbauhöhe
    115 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    42.5 mm
    Gewicht je Lagermengeneinheit
    2.887 kg
    Included accessories

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13/130 mm: 2/3 kN
