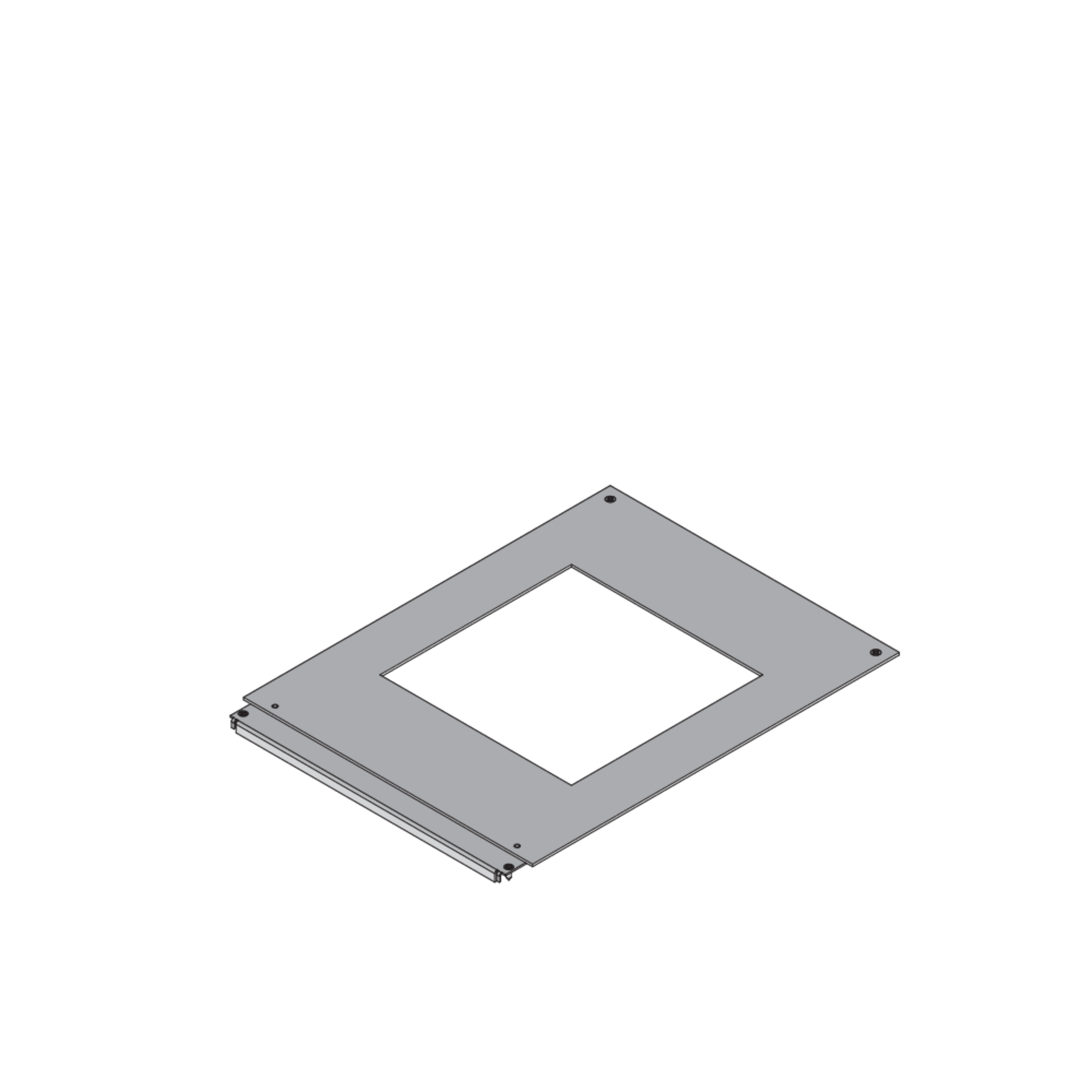

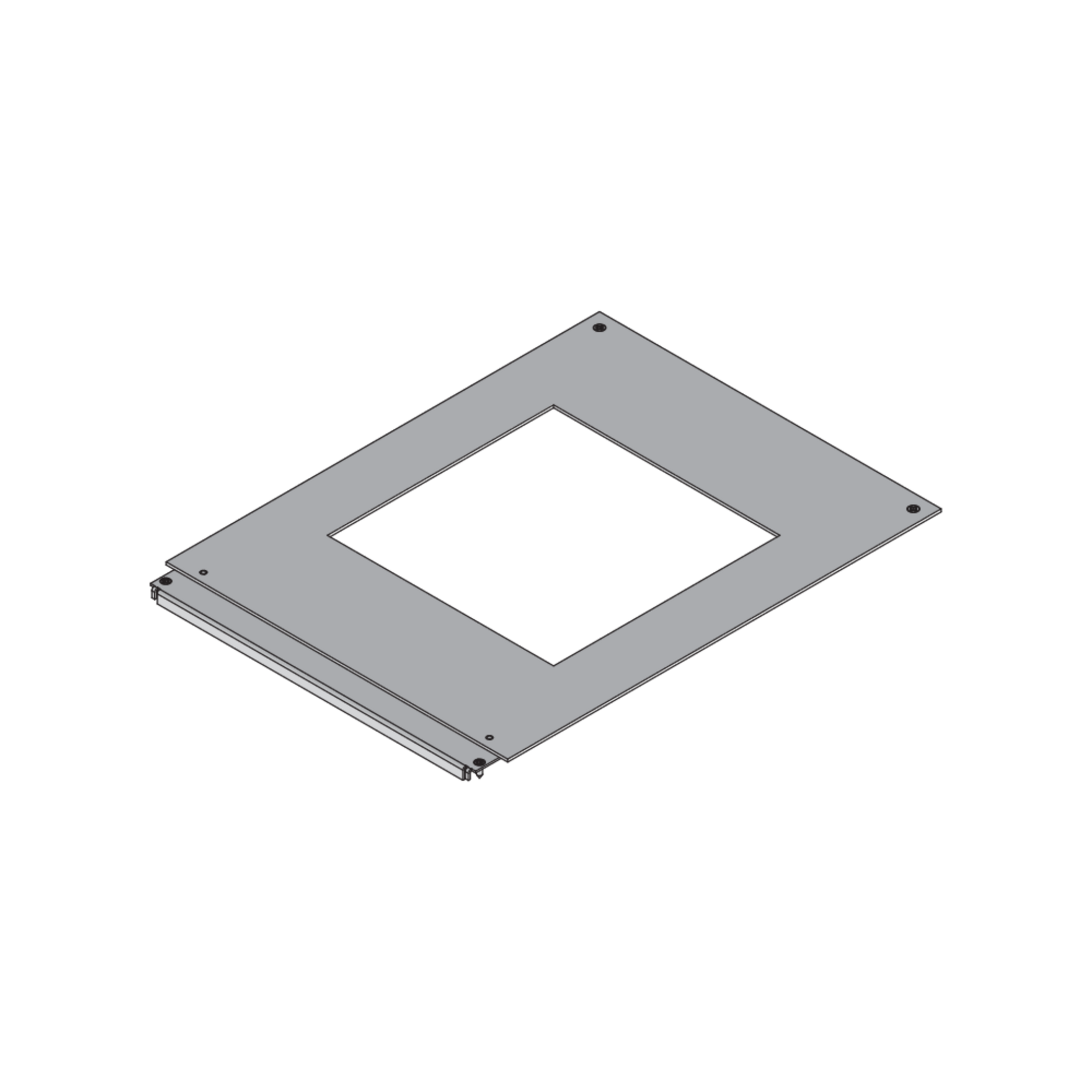

UEBSMD 260V

Montagedeckel, eckig

Bei den Baukomponenten UEBSMD handelt es sich um Montagedeckel für estrichbündige Kanalsysteme. Diese Produktlösungen werden aus sendzimir-feuerverzinktem Stahlblech (DIN EN 10346) mit runden oder viereckigen Auslassungen in unterschiedlichen Größenvarianten gefertigt. Die Artikel sind für klassische Bürolasten geeignet. Sie können im Austausch mit einem Blinddeckel zur Aufnahme eines Einzelauslass BODO oder in Kombination mit Kunststoff-Einbaueinheiten für zwei bis drei Gerätebechern installiert werden. Die Montagedeckel besitzen eine VDE-Zulassung nach DIN EN 50085 und werden inklusive zwei galvanisch-verzinkter (gemäß DIN EN ISO 4042) Senkkopfblechschrauben BSS 4.8 x 16 geliefert.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

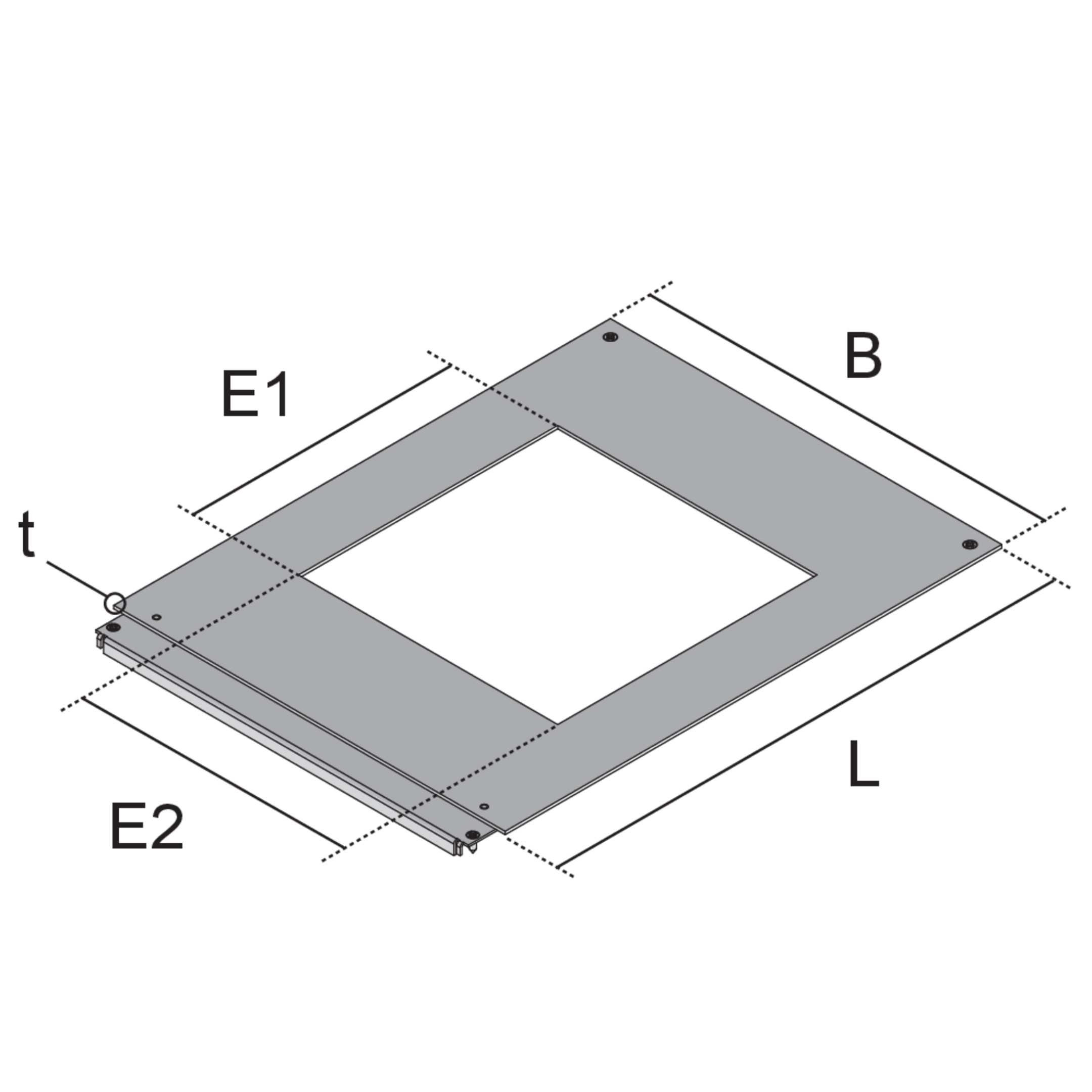

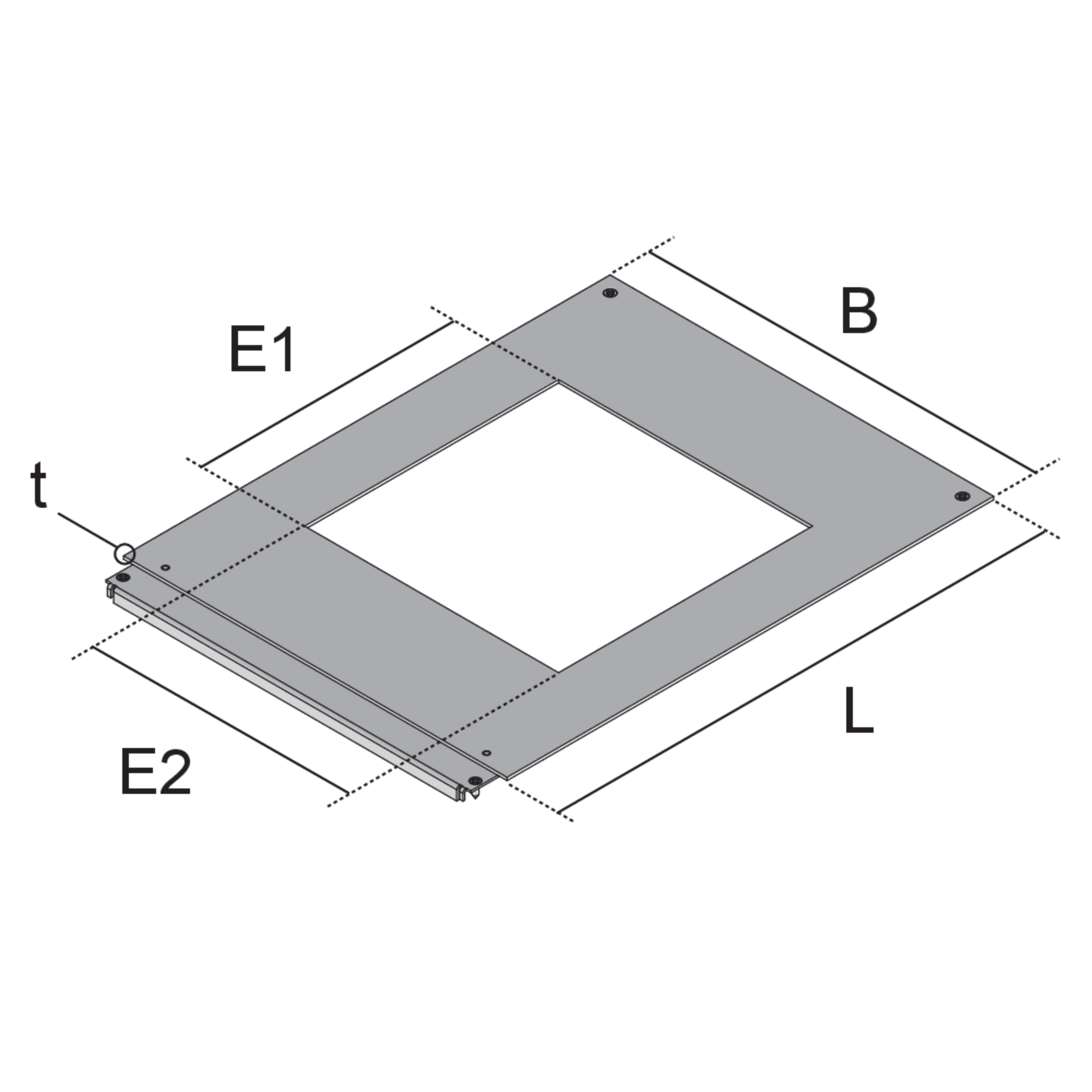

B

Breite

L

Länge

t

Materialstärke

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E1

Einbaumaß E1

E2

Einbaumaß E2

G

Gewicht je Lagermengeneinheit
  • UEBSMD-260V 40S
    Montagedeckel,
    400 mm
    500 mm
    3.00 mm
    3
    261 mm
    261 mm
    3.941 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBSMD-260V 50S
    Montagedeckel,
    500 mm
    500 mm
    3.00 mm
    3
    261 mm
    261 mm
    5.363 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
