UEBSMD 122R

Montagedeckel, rund

Bei den Baukomponenten UEBSMD handelt es sich um Montagedeckel für estrichbündige Kanalsysteme. Diese Produktlösungen werden aus sendzimir-feuerverzinktem Stahlblech (DIN EN 10346) mit runden oder viereckigen Auslassungen in unterschiedlichen Größenvarianten gefertigt. Die Artikel sind für klassische Bürolasten geeignet. Sie können im Austausch mit einem Blinddeckel zur Aufnahme eines Einzelauslass BODO oder in Kombination mit Kunststoff-Einbaueinheiten für zwei bis drei Gerätebechern installiert werden. Die Montagedeckel besitzen eine VDE-Zulassung nach DIN EN 50085 und werden inklusive zwei galvanisch-verzinkter (gemäß DIN EN ISO 4042) Senkkopfblechschrauben BSS 4.8 x 16 geliefert.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

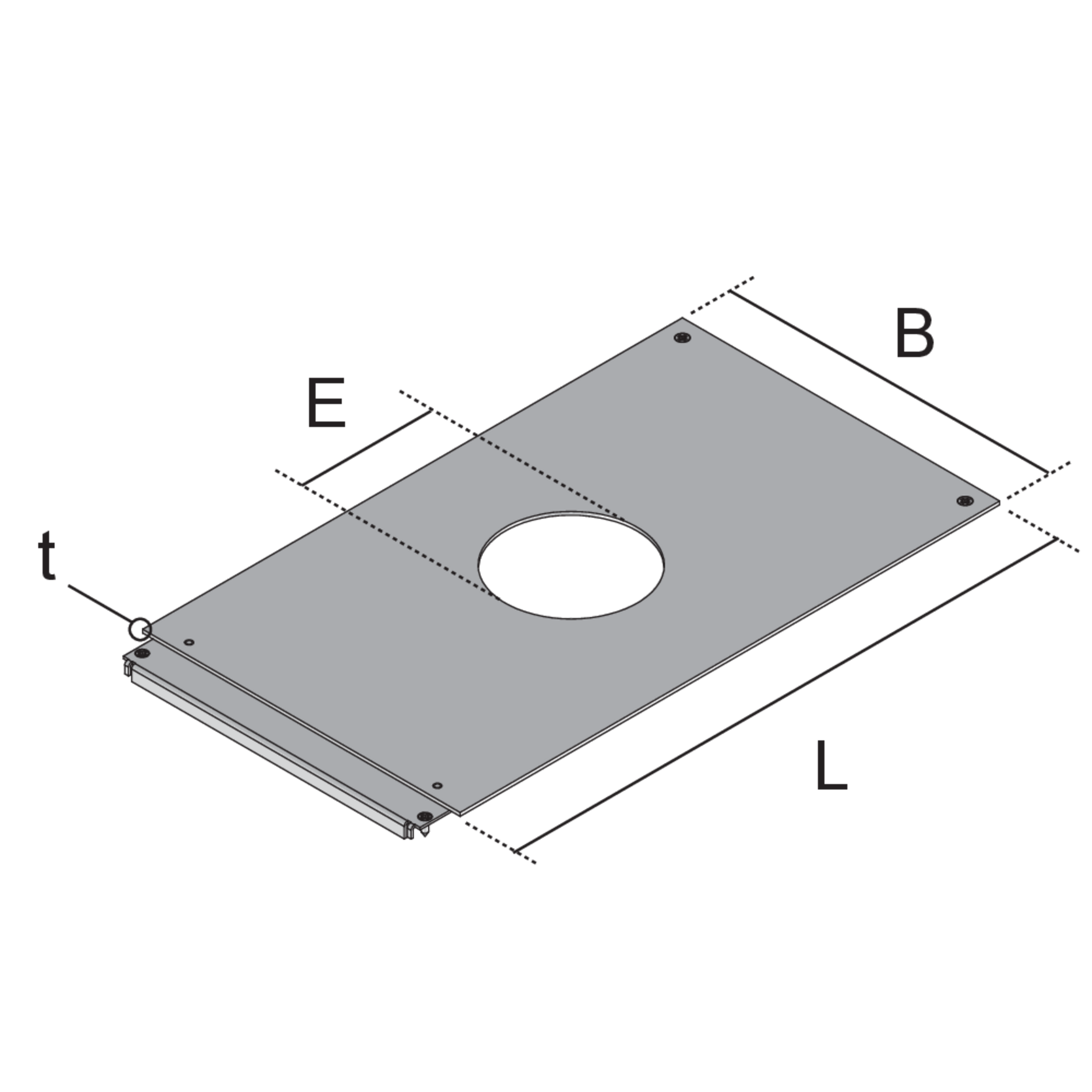

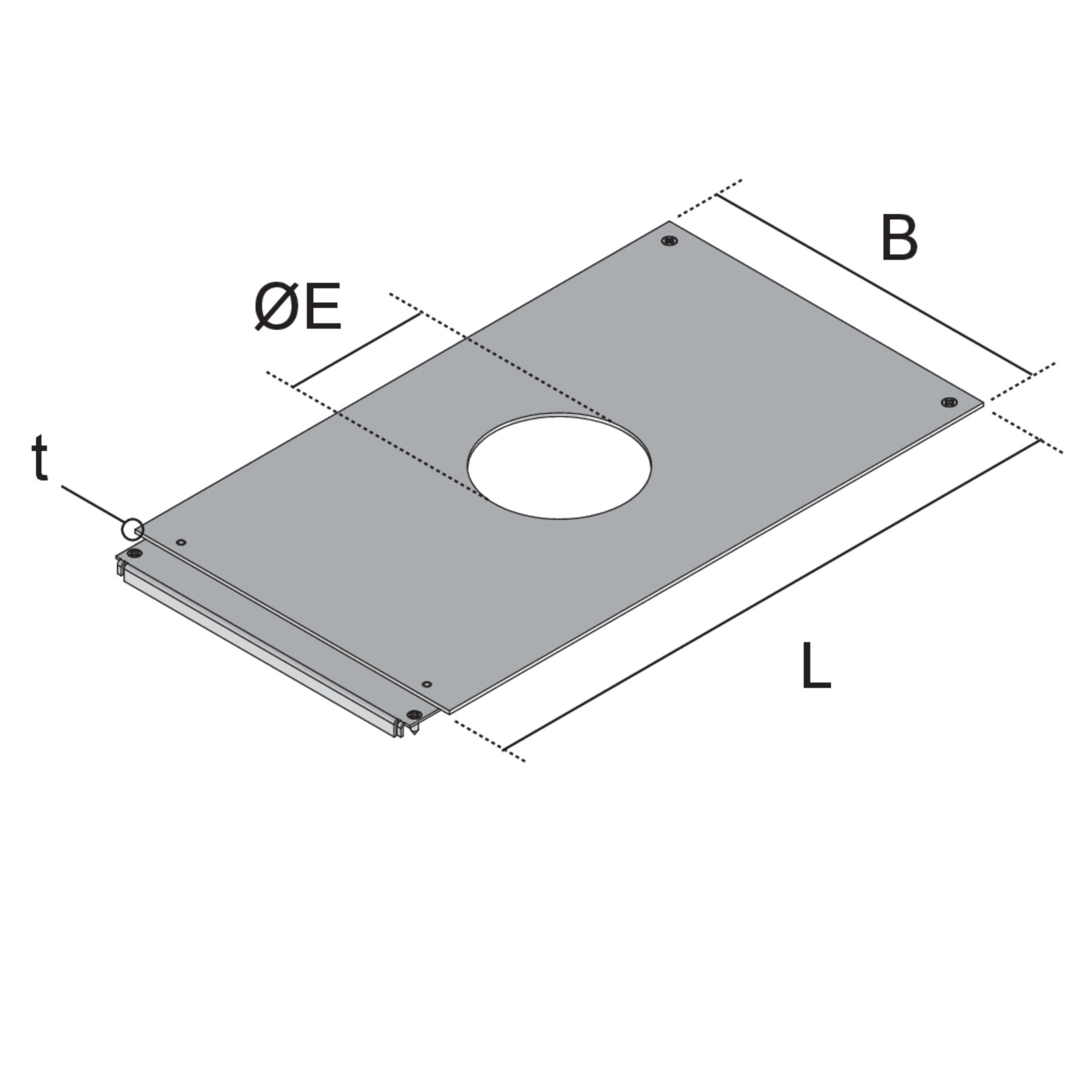

Varianten

Artikel

B

Breite

L

Länge

t

Materialstärke

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

G

Gewicht je Lagermengeneinheit
  • UEBSMD-122R 20S
    Montagedeckel,
    Breite
    200 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    max. Anzahl installierbarer Gerätebecher
    1
    Einbaumaß
    122 mm
    Gewicht je Lagermengeneinheit
    2.204 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBSMD-122R 30S
    Montagedeckel,
    Breite
    300 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    max. Anzahl installierbarer Gerätebecher
    1
    Einbaumaß
    122 mm
    Gewicht je Lagermengeneinheit
    3.497 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBSMD-122R 40S
    Montagedeckel,
    Breite
    400 mm
    Länge
    500 mm
    Materialstärke
    3.00 mm
    max. Anzahl installierbarer Gerätebecher
    1
    Einbaumaß
    122 mm
    Gewicht je Lagermengeneinheit
    5.270 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
