UEBDS V E

Edelstahl-Schwerlast-Blinddeckeleinheit, 3-fach, eckig

slide 1 of 3

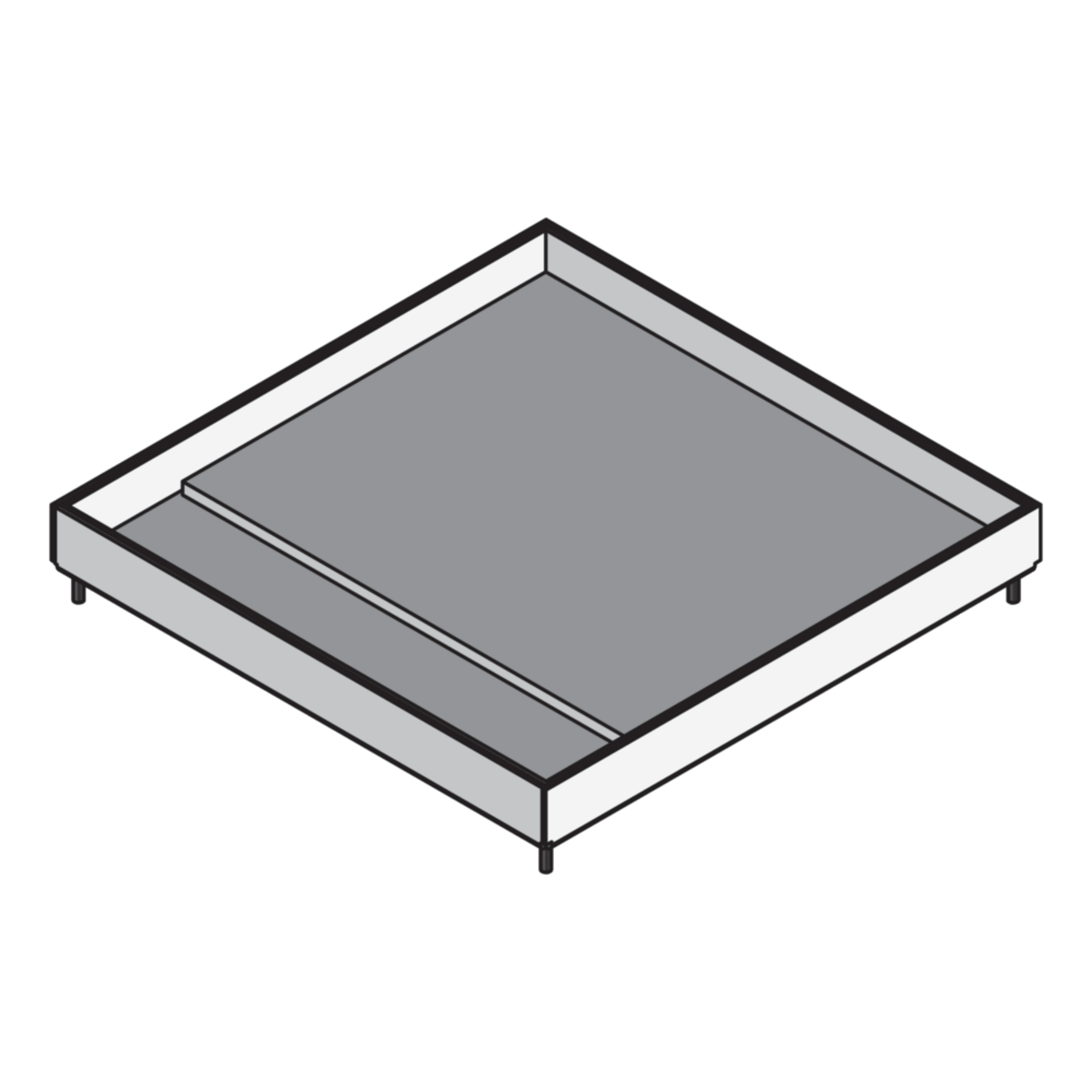

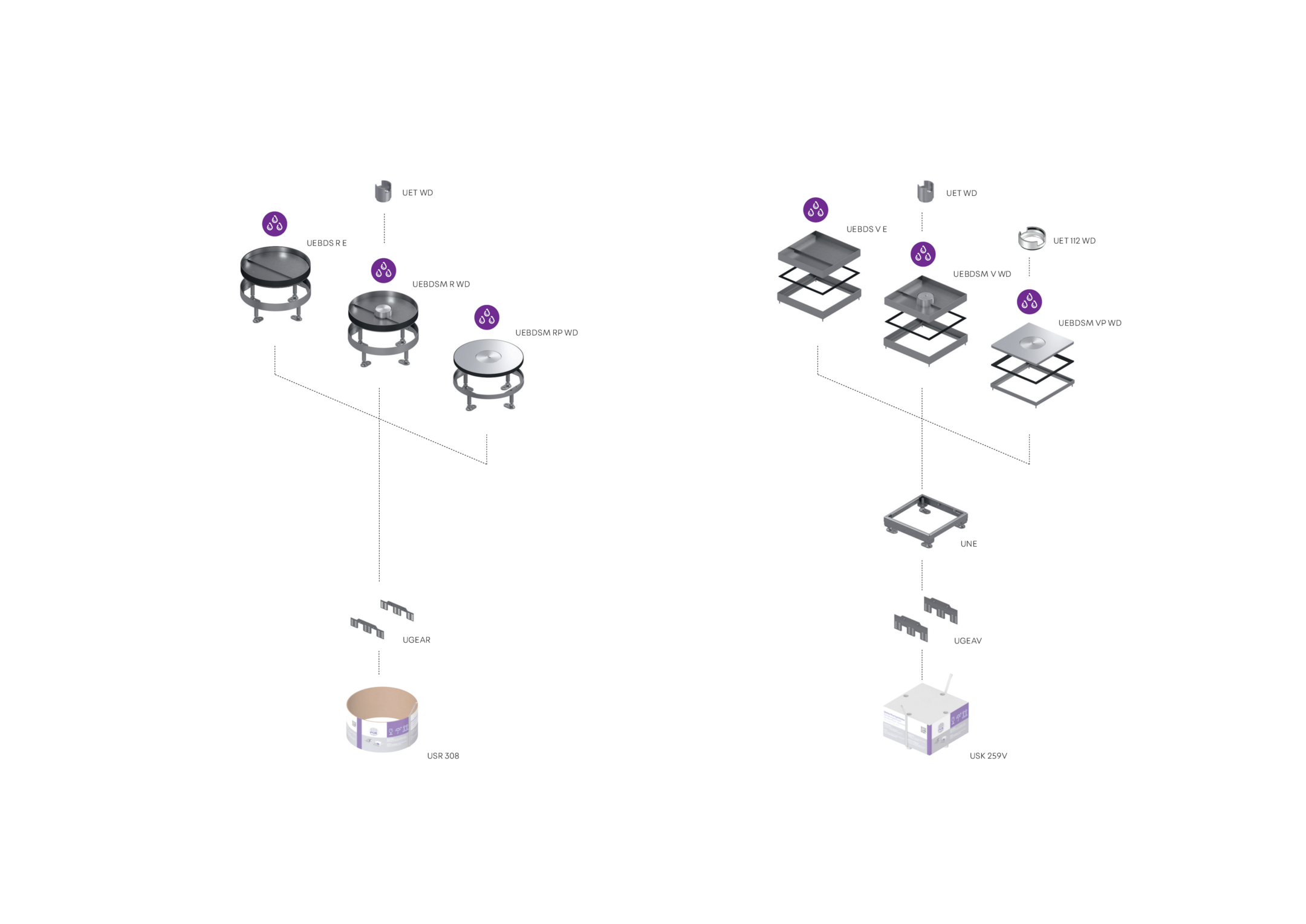

Bei den Bauelementen UEBDS V E handelt es sich um viereckige Schwerlast-Blinddeckeleinheiten mit Stoßkante. Sie bestehen aus einem Kassetteneinbaurahmen mit einer Schwerlastkassette und einer Gummidichtung. Die Einheiten werden mithilfe der Kreuzschlitzschrauben UKS M4X16E auf die Nivelliereinheiten UNE montiert, welche man mit max. 3 Gerätebechern in Bodendosen, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit hohen Verkehrslasten eingesetzt. Sie werden aus Edelstahl V2A oder Messing gefertigt.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

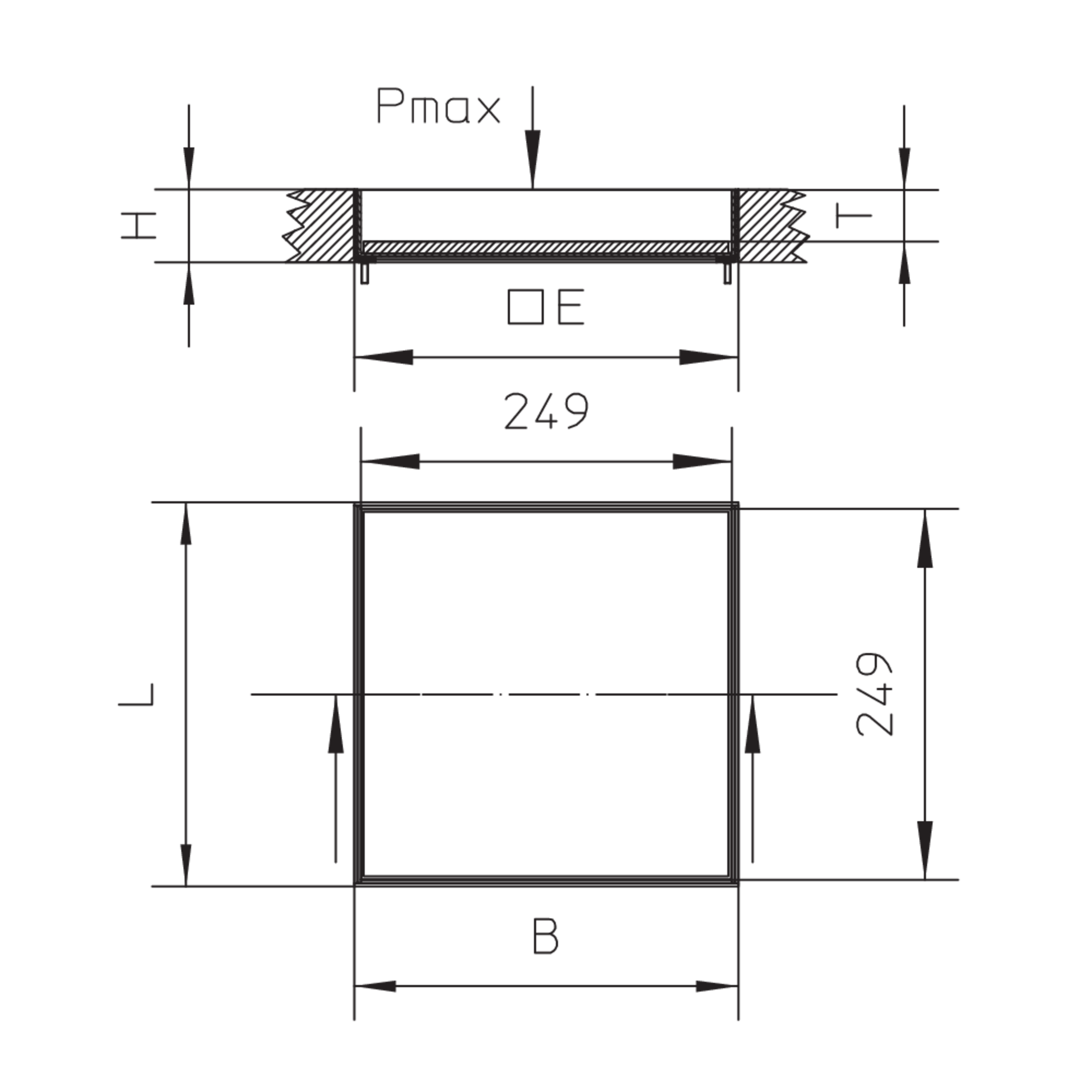

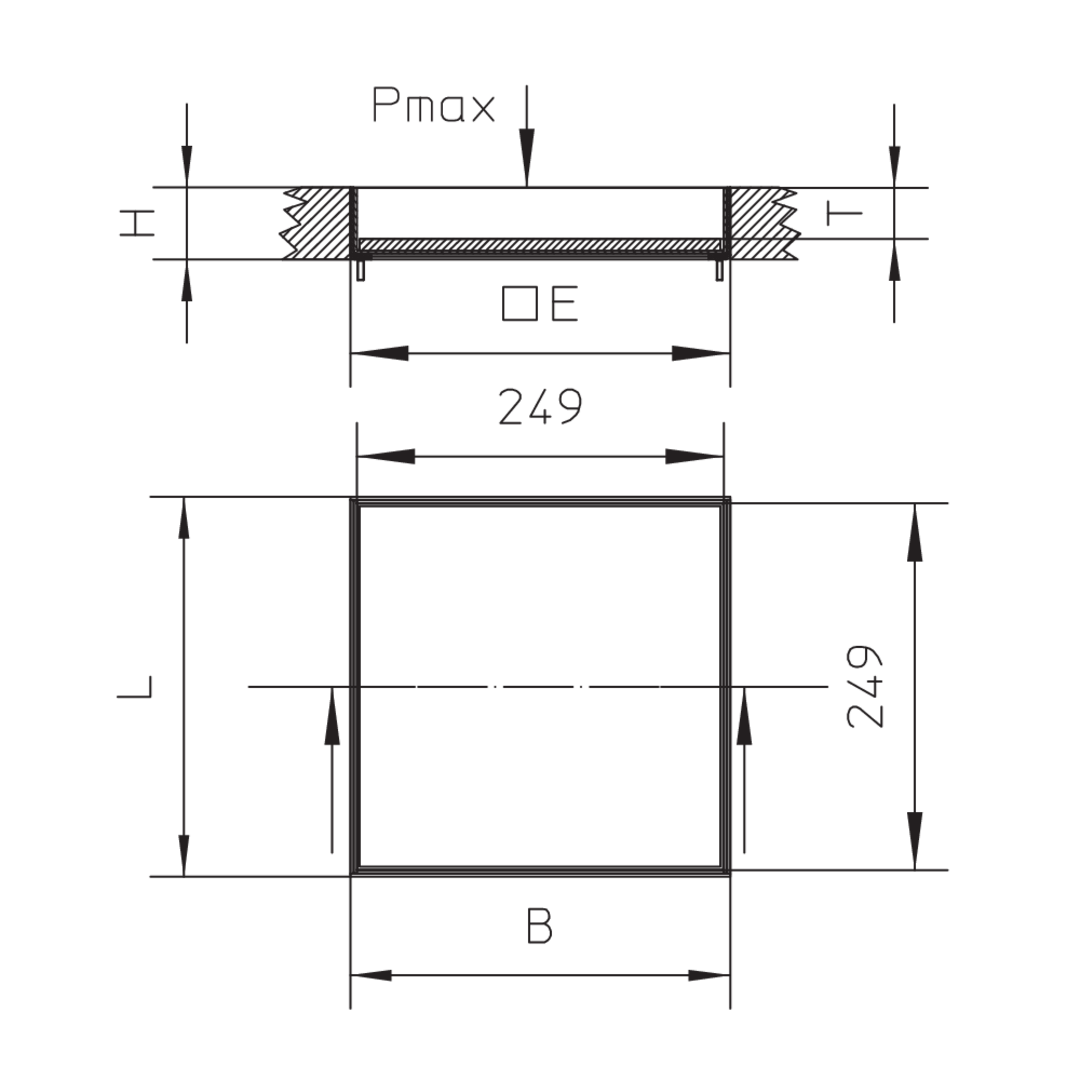

Artikel

H

Hmin

B

L

Pmax

E

IPn

T

G

Included accessories

  • UEBDS 25-V6 E
    Schwerlast-Kassetteneinheit,
    29 mm
    95 mm
    258 mm
    258 mm
    10.00 kN
    261 x 261 mm
    IP 54
    16.5 mm
    4.835 kg
    Included accessories
    Mehr Informationen
  • UEBDS 35-V6 E
    Schwerlast-Kassetteneinheit,
    39 mm
    105 mm
    258 mm
    258 mm
    10.00 kN
    261 x 261 mm
    IP 54
    26.5 mm
    5.162 kg
    Included accessories
    Mehr Informationen
  • UEBDS 35-V8 E
    Schwerlast-Kassetteneinheit,
    39 mm
    105 mm
    258 mm
    258 mm
    20.00 kN
    261 x 261 mm
    IP 54
    24.5 mm
    6.089 kg
    Included accessories
    Mehr Informationen
  • UEBDS 45-V6 E
    Schwerlast-Kassetteneinheit,
    49 mm
    115 mm
    258 mm
    258 mm
    10.00 kN
    261 x 261 mm
    IP 54
    36.5 mm
    5.475 kg
    Included accessories
    Mehr Informationen
  • UEBDS 45-V8 E
    Schwerlast-Kassetteneinheit,
    49 mm
    115 mm
    258 mm
    258 mm
    20.00 kN
    261 x 261 mm
    IP 54
    34.5 mm
    6.104 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
