UEBDD R E

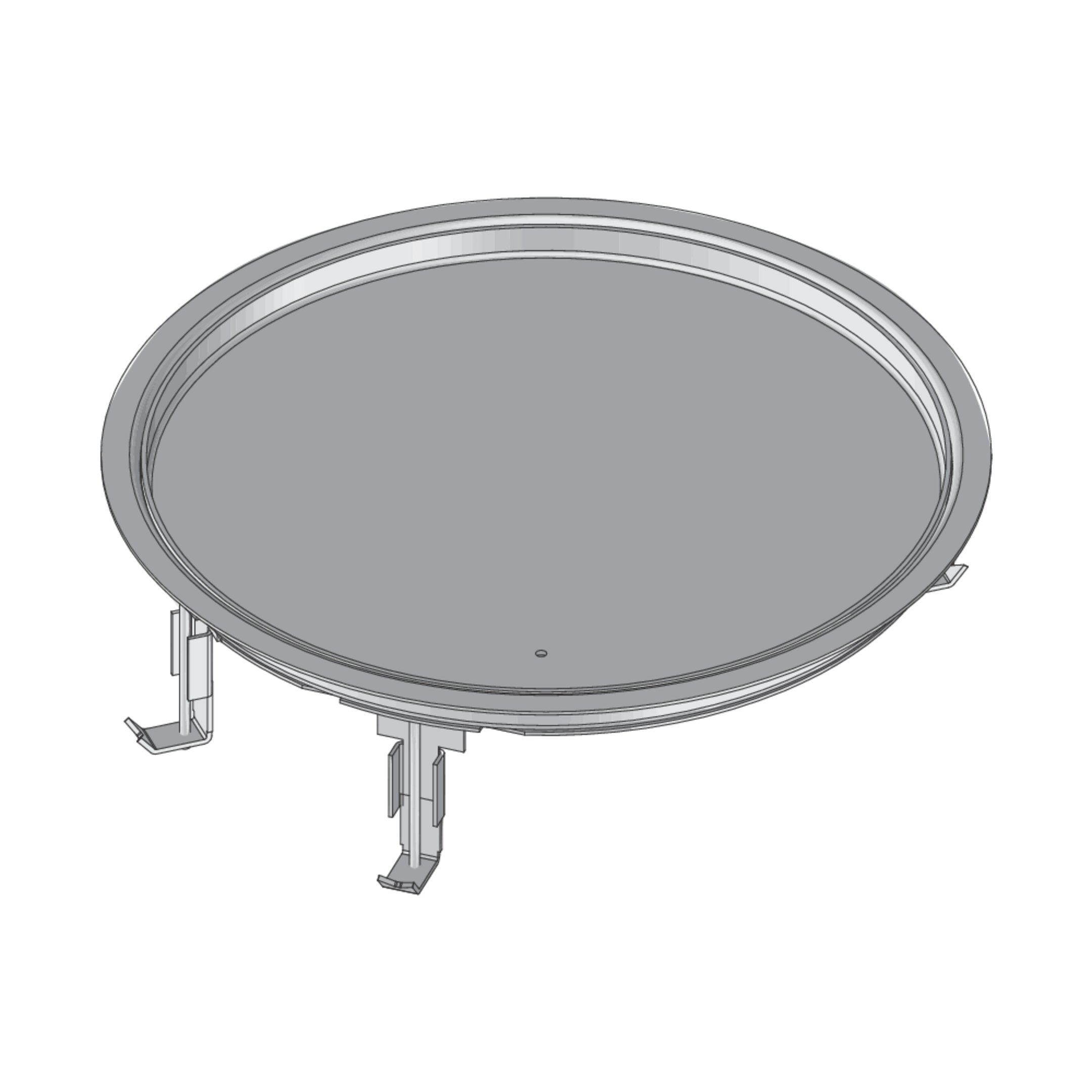

Edelstahl-Blinddeckelkassette, 3-fach, rund

Bei den Bauteilen UEBDD R E handelt es sich um runde Blinddeckelkassetten zum Einbau von bis zu drei Gerätebechern. Diese Einbaueinheiten setzen sich aus einem Bodenbelagsschutzrahmen mit einer Blind-Einlagekassette, einer Gummidichtung UGD-R und dem Universalbefestigungskrallenset UDBS 40-80 zusammen. Sie sind für trocken oder feucht gepflegte Räume mit Büroverkehrslasten ausgelegt und werden dort in Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen eingesetzt. Sowohl Kassette als auch Rahmen sind aus Edelstahl V2A gefertigt und besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, ein Einbaumaß von 307 mm, eine min. Einbauhöhe von 90 oder 100 mm und eine max. Belastung von 2 kN.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

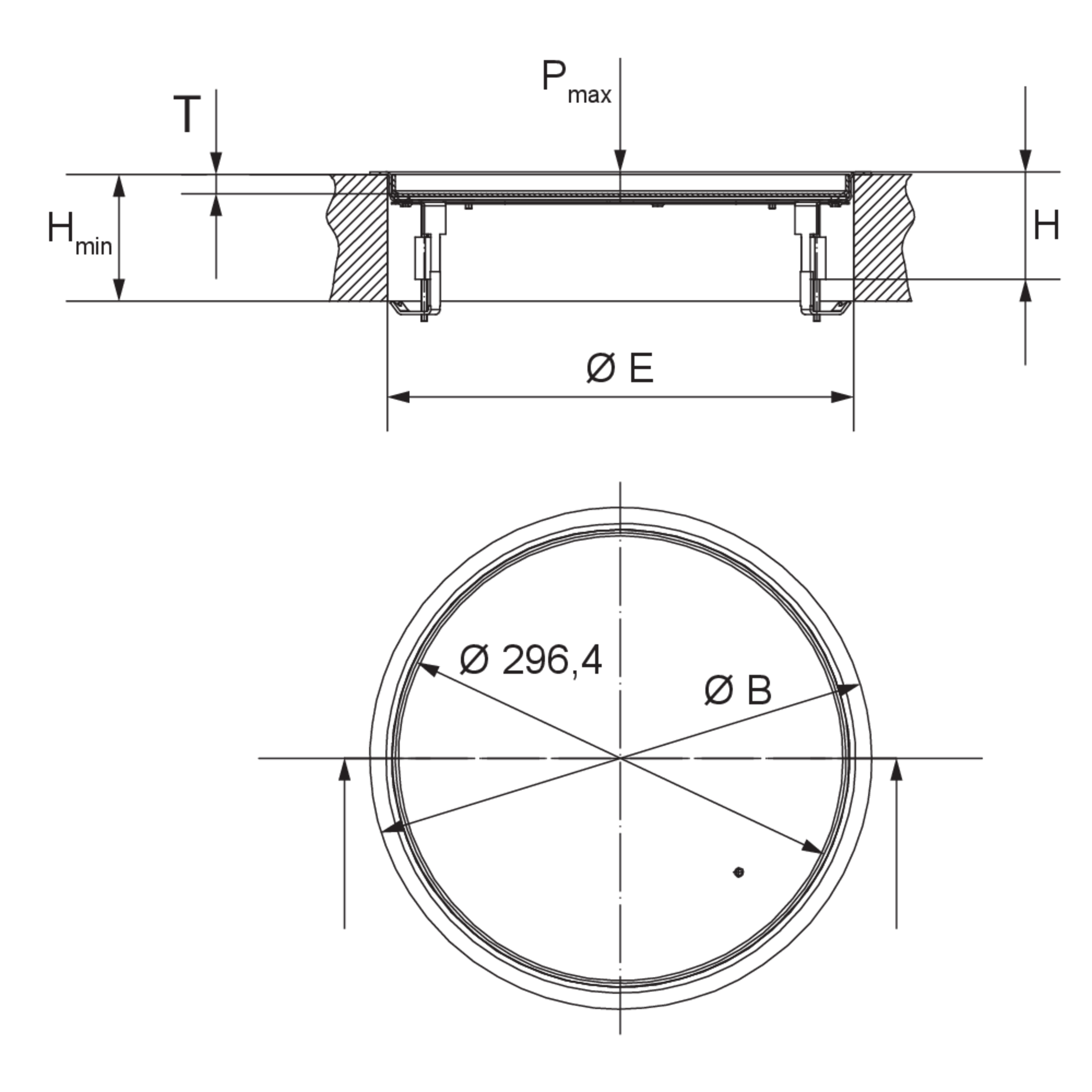

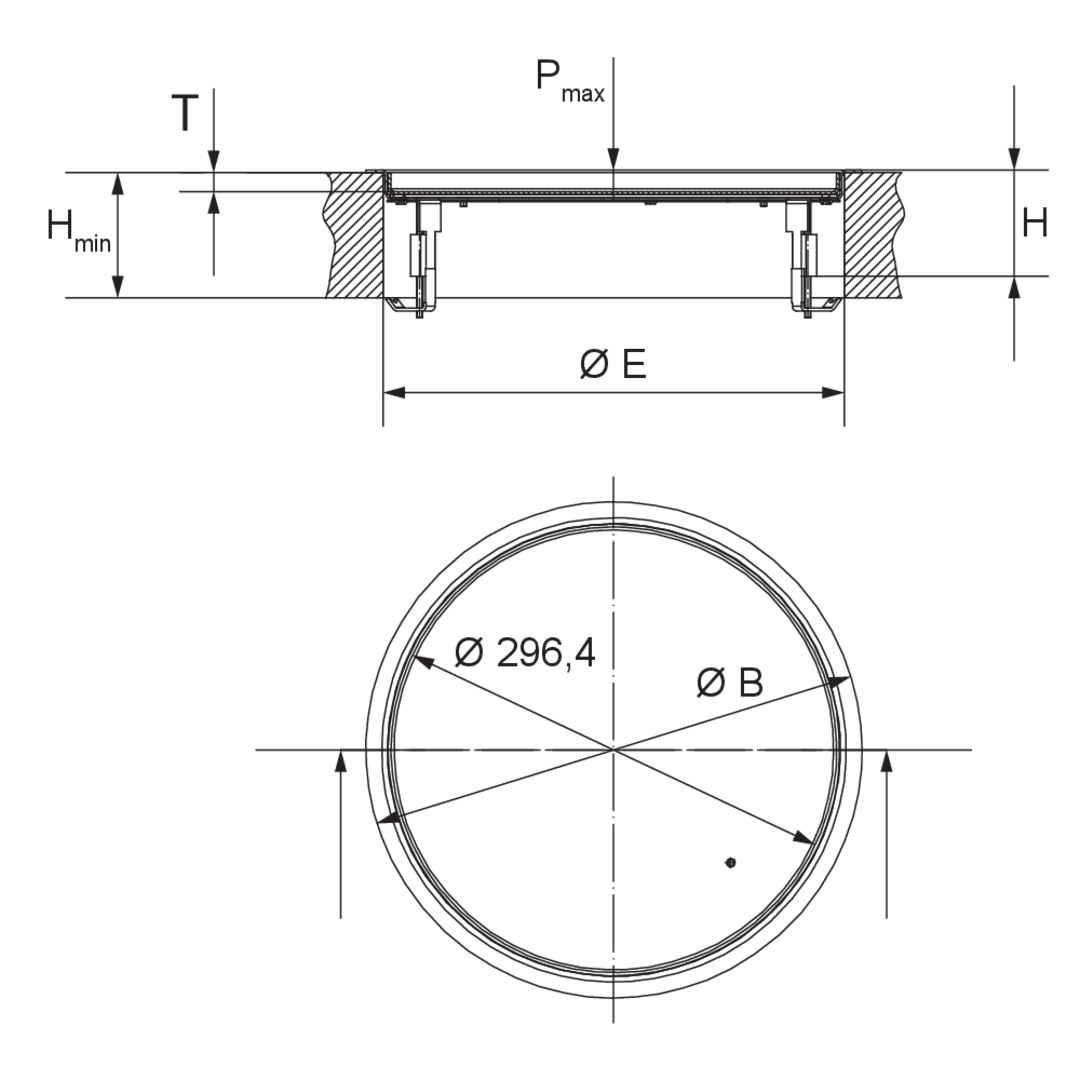

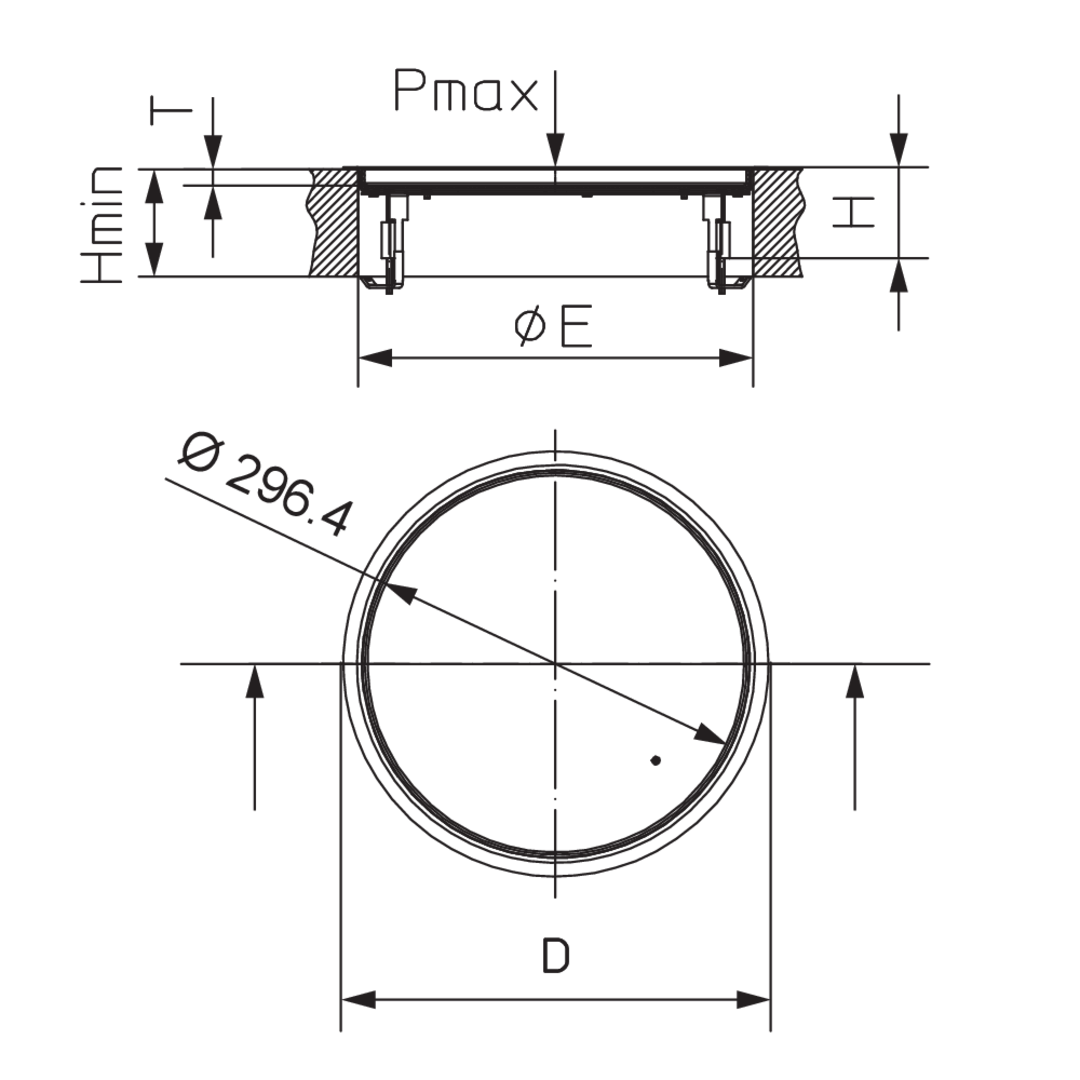

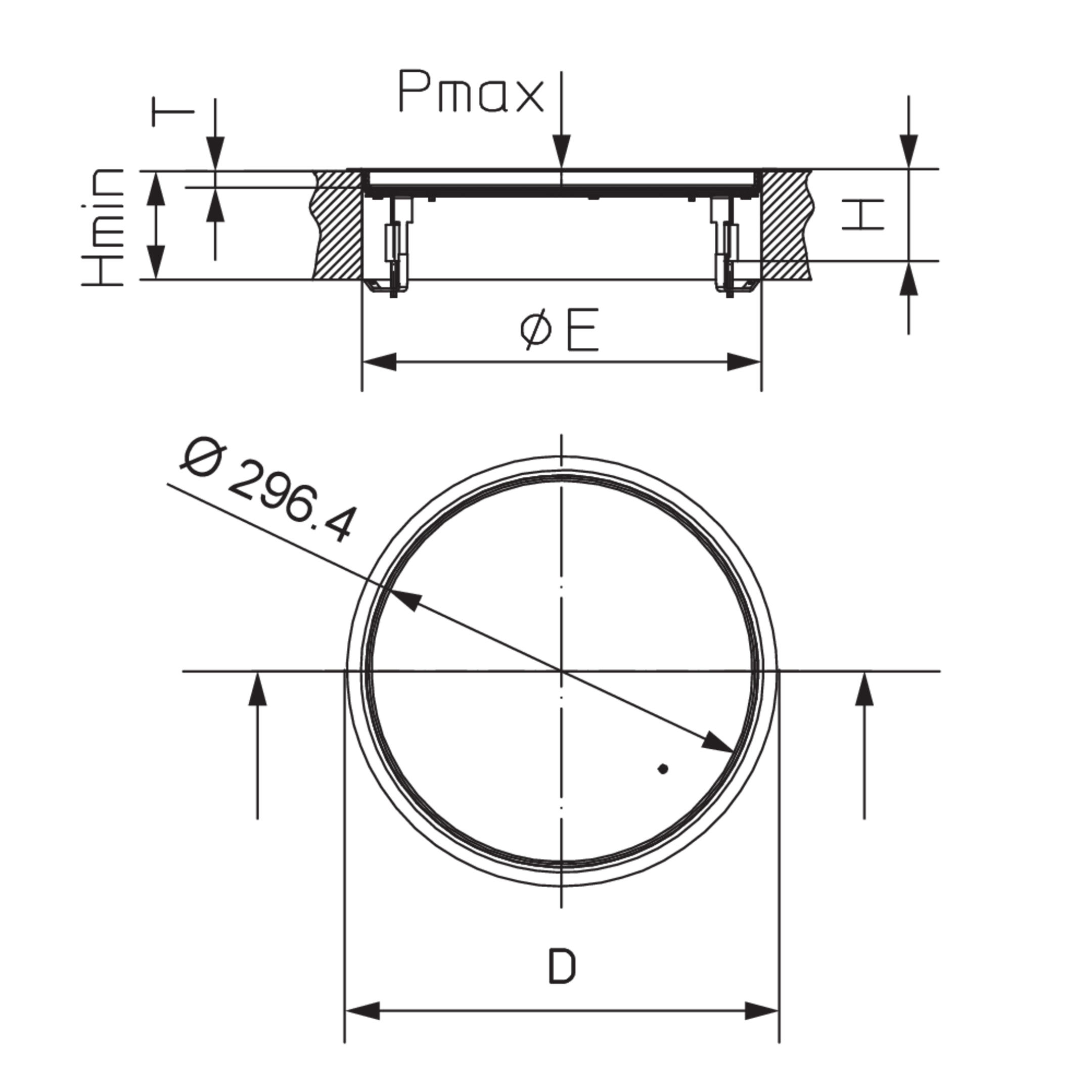

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBDD 15-R E
    Kassetteneinbaueinheit,
    71 mm
    90 mm
    330 mm
    2.00 kN
    3
    307 mm
    IP 20
    IP 30
    12 mm
    2.177 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBDD 25-R E
    Kassetteneinbaueinheit,
    81 mm
    100 mm
    330 mm
    2.00 kN
    3
    307 mm
    IP 20
    IP 30
    22 mm
    2.437 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • VDE Zertifikat 40035723 Edelstahleinheiten

    Zertifikat

    PDF, 316 KB

    de en

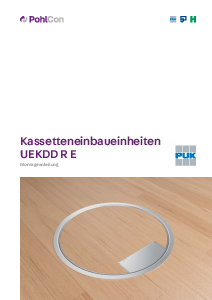

  • Montageanleitung UEKDD R E

    Montageanleitung

    PDF, 305 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
