UEBD2 R E

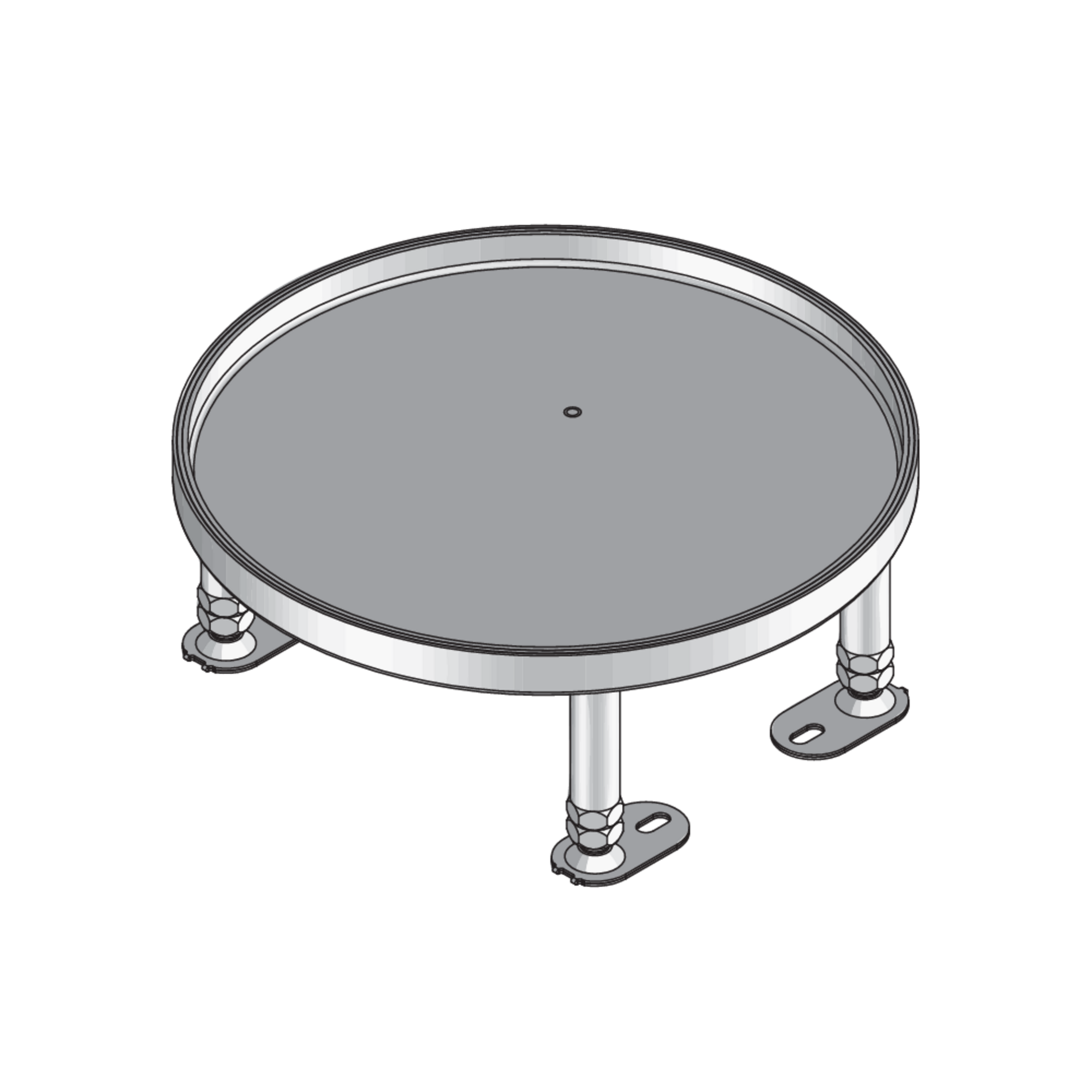

Edelstahl-Blinddeckeleinheit, 2-fach, rund

Bei den Bauelementen UEBD2 R E handelt es sich um runde Blinddeckeleinheiten. Sie bestehen aus einem Kassetteneinbaurahmen, einem Erdungswinkel UGEAR-ELS, einer Gummidichtung und Blind-Einlagekassette für die Aufnahme von maximal zwei Gerätebechern. Die Einheiten eignen sich für den Einbau in Bodendosen UBDHB, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit Büroverkehrslasten. Sowohl die Kassetten als auch die Rahmen werden aus Edelstahl V2A gefertigt. Die Deckeleinheiten besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 54, eine max. Belastbarkeit von 2 kN und sind mit einem Nivellierbereich von 55 mm, einem Einbaumaß von 260 mm und einer min. Einbauhöhe von 100 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

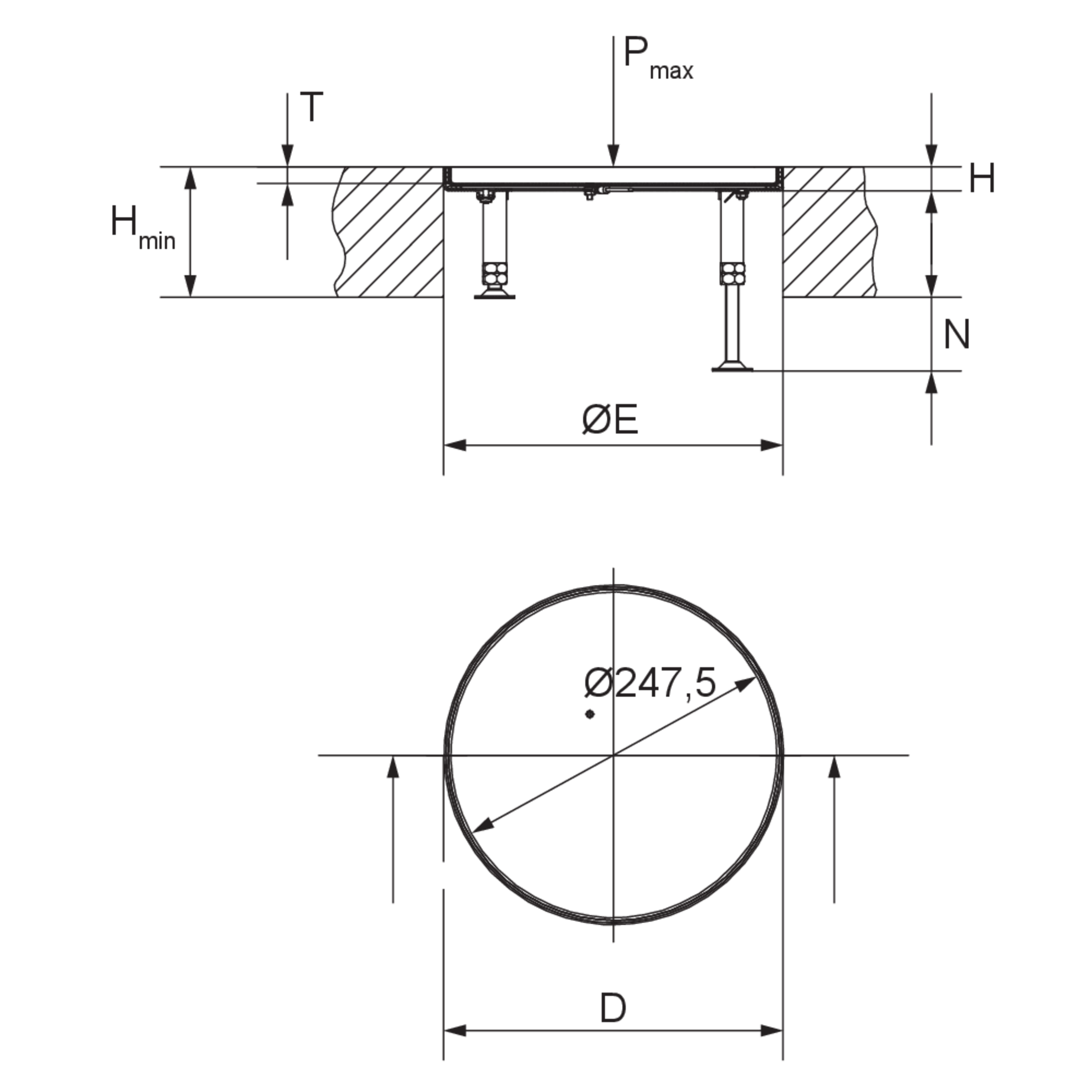

H

Hmin

N

Pmax

ØB

ØE

IPn

T

G

Included accessories

  • UEBD2 15-R E
    Kassetteneinheit,
    18 mm
    100 mm
    55 mm
    2.00 kN
    258 mm
    260 mm
    IP 54
    12 mm
    2.032 kg
    Included accessories
    Mehr Informationen
  • UEBD2 25-R E
    Kassetteneinheit,
    28 mm
    110 mm
    55 mm
    2.00 kN
    258 mm
    260 mm
    IP 54
    22 mm
    2.256 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
