Art.-Nr. UEBD1-2 15-V E

Einzelauslass,

Edelstahl-Blinddeckel-Einzelauslasskassette, 2-fach, eckig

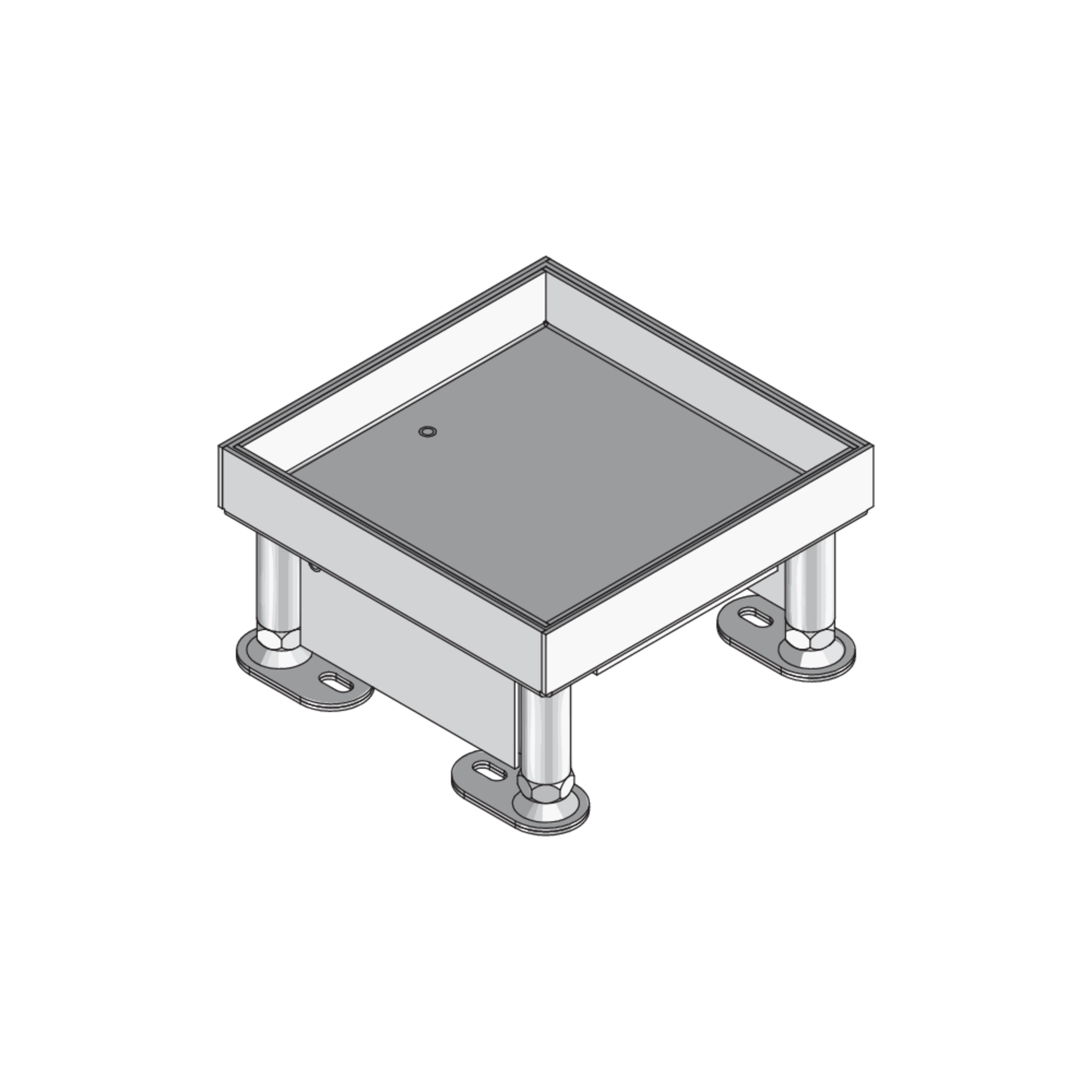

Bei den Bauelementen UEBD1-2 V E handelt es sich um viereckige Blinddeckel-Einzelauslasskassetten mit Stoßkante. Die Einbaueinheiten setzen sich aus einem nivellierbaren Kassetteneinbaurahmen und einer Blindkassette zusammen und dienen der Aufnahme von zwei Einbaugeräten. Sie eignen sich zum Einbau in Bodendosen und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit Büroverkehrslasten. Die Kassetten und Rahmen werdem aus Edelstahl, Werkstoff Nr. 1.4301 (V2A) und die Unterkonstruktionen aus feuerverzinktem Stahlblech gefertigt. Sie sind mit einem Einbaumaß von 164 x 164 mm, einem IP-Schutzgrad von IP 54 im ungenutzen Zustand und einem Nivellierbereich von 45 mm erhältlich.

Art.-Nr.
UEBD1-2 15-V E
Höhe
19 mm
min. Einbauhöhe
80 mm
Breite
160 mm
Länge
160 mm
Nivellierbereich
45 mm
max. Belastung
2.00 kN
Einbaumaß
164 x 164 mm
IP-Schutzgrad im nicht genutzten Zustand
IP 54
Gewicht je Lagermengeneinheit
1.483 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

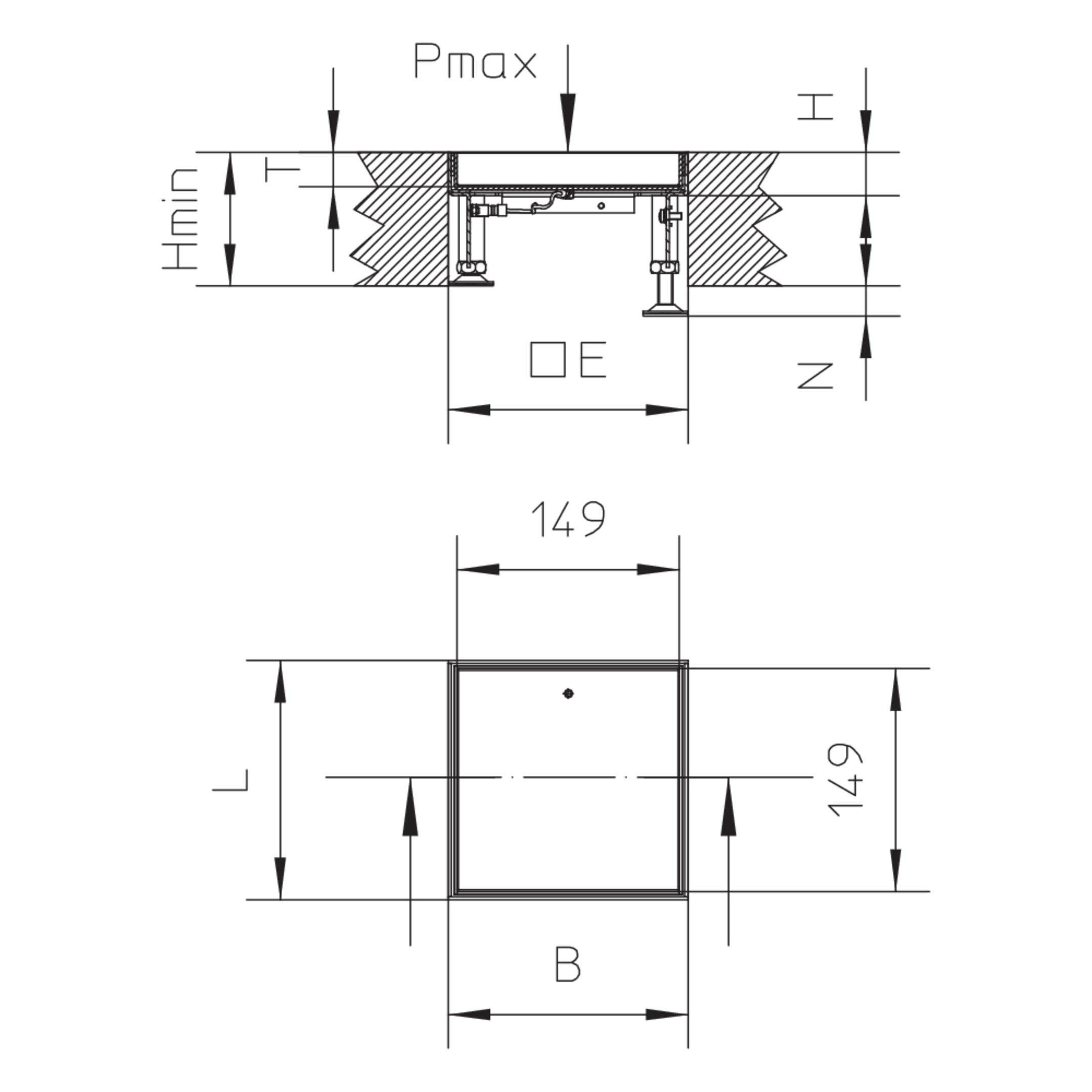

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UEBD1-2 15-V E
    Einzelauslass,
    Höhe
    19 mm
    min. Einbauhöhe
    80 mm
    Breite
    160 mm
    Länge
    160 mm
    Nivellierbereich
    45 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    164 x 164 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Gewicht je Lagermengeneinheit
    1.483 kg
    Mehr Informationen
  • UEBD1-2 25-V E
    Einzelauslass,
    Höhe
    29 mm
    min. Einbauhöhe
    90 mm
    Breite
    160 mm
    Länge
    160 mm
    Nivellierbereich
    45 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    164 x 164 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Gewicht je Lagermengeneinheit
    1.666 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
