UEBD1-2 V E

Edelstahl-Blinddeckel-Einzelauslasskassette, 2-fach, eckig

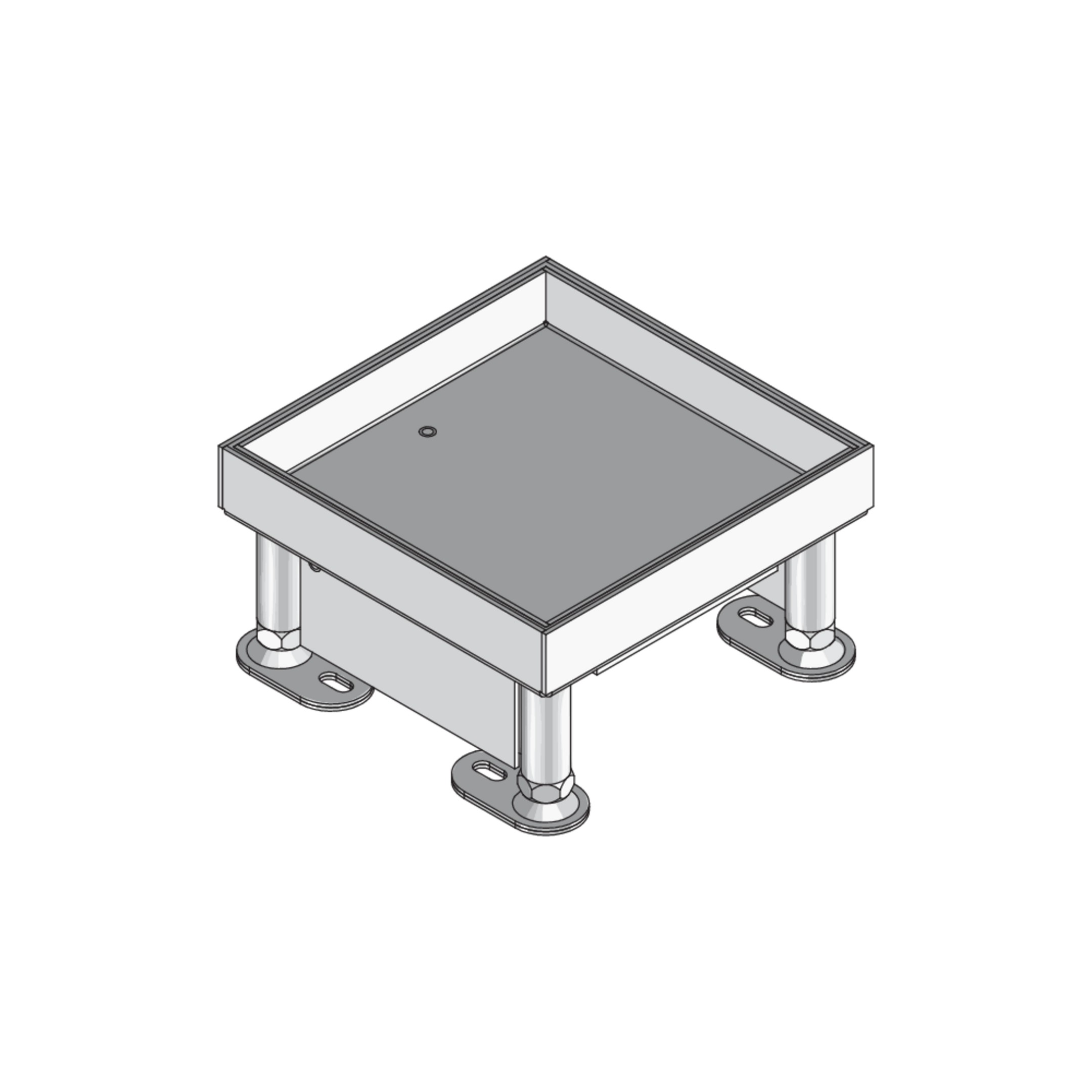

Bei den Bauelementen UEBD1-2 V E handelt es sich um viereckige Blinddeckel-Einzelauslasskassetten mit Stoßkante. Die Einbaueinheiten setzen sich aus einem nivellierbaren Kassetteneinbaurahmen und einer Blindkassette zusammen und dienen der Aufnahme von zwei Einbaugeräten. Sie eignen sich zum Einbau in Bodendosen und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit Büroverkehrslasten. Die Kassetten und Rahmen werdem aus Edelstahl, Werkstoff Nr. 1.4301 (V2A) und die Unterkonstruktionen aus feuerverzinktem Stahlblech gefertigt. Sie sind mit einem Einbaumaß von 164 x 164 mm, einem IP-Schutzgrad von IP 54 im ungenutzen Zustand und einem Nivellierbereich von 45 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UEBD1-2 15-V E
    Einzelauslass,
    19 mm
    80 mm
    160 mm
    160 mm
    45 mm
    2.00 kN
    164 x 164 mm
    IP 54
    1.483 kg
    Mehr Informationen
  • UEBD1-2 25-V E
    Einzelauslass,
    29 mm
    90 mm
    160 mm
    160 mm
    45 mm
    2.00 kN
    164 x 164 mm
    IP 54
    1.666 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • Montageanleitung Einzelauslass eckig Estrichdirekteinbau

    Montageanleitung

    PDF, 320 KB

    de
    Download

  • Montageanleitung Einzelauslass eckig Hohlraumbodendosen

    Montageanleitung

    PDF, 412 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
