UEBD1-1 V E

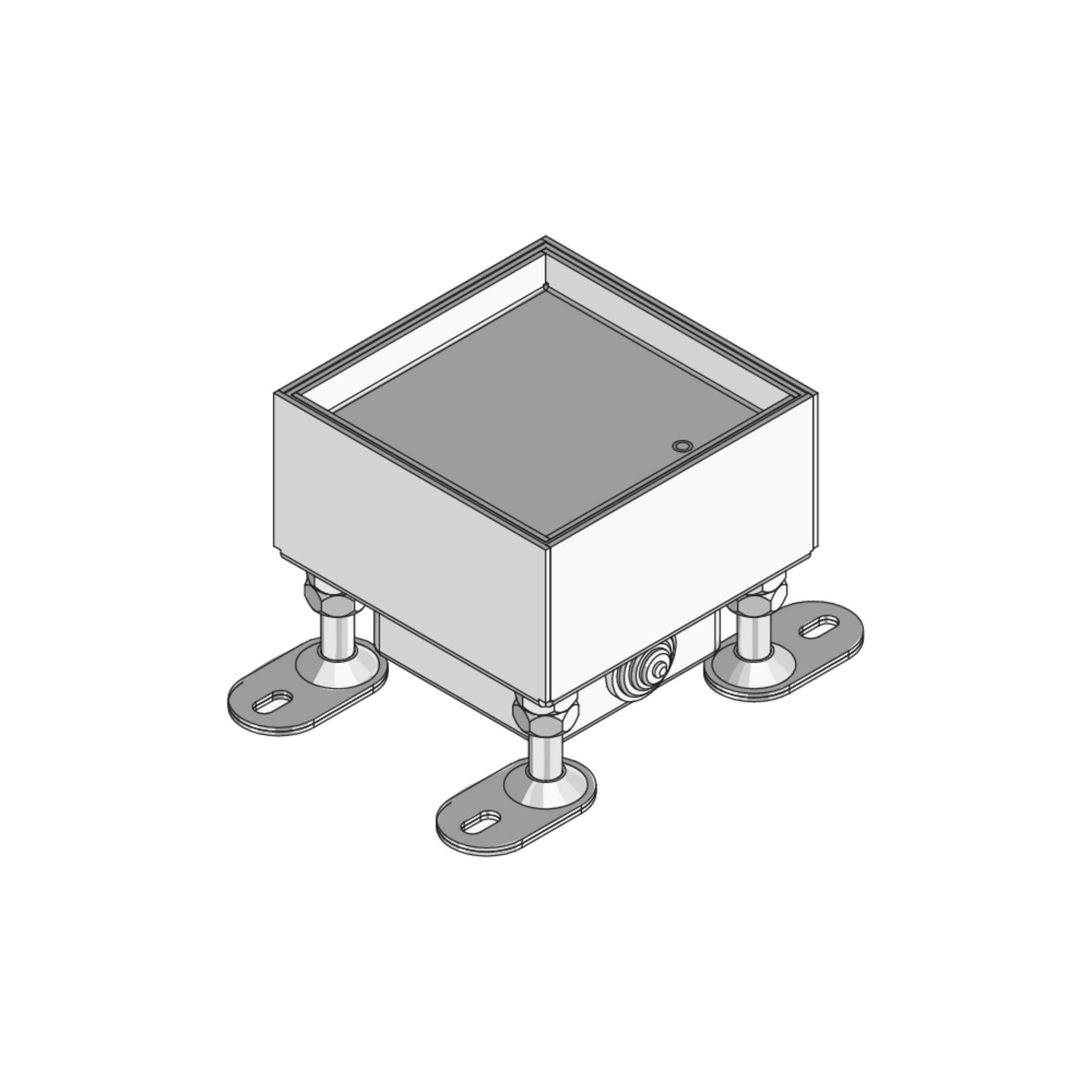

Edelstahl-Blinddeckel-Einzelauslasskassette, 1-fach, eckig

Bei den Bauelementen UEBD1-1 V E handelt es sich um viereckige Blinddeckel-Einzelauslasskassetten mit Stoßkante. Die Einbaueinheiten setzen sich aus einem nivellierbaren Kassetteneinbaurahmen mit Blindkassette, einem Aufnahmegehäuse und einer Gummidichtung zusammen. Sie werden direkt in Estrich- oder Hohlraumböden eingebaut und dort zur Aufnahme von Einbaugeräten verwendet. Die Einzelauslässe eignen sich für die Nutzung in nass gepflegten Räumen mit Büroverkehrslasten. Sie werden aus Edelstahl, Werkstoff Nr. 1.4301 (V2A), gefertigt und sind mit einem Einbaumaß von 115 x 115 mm, einem IP-Schutzgrad von IP 54 im ungenutzen Zustand und einem Nivellierbereich von 20 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

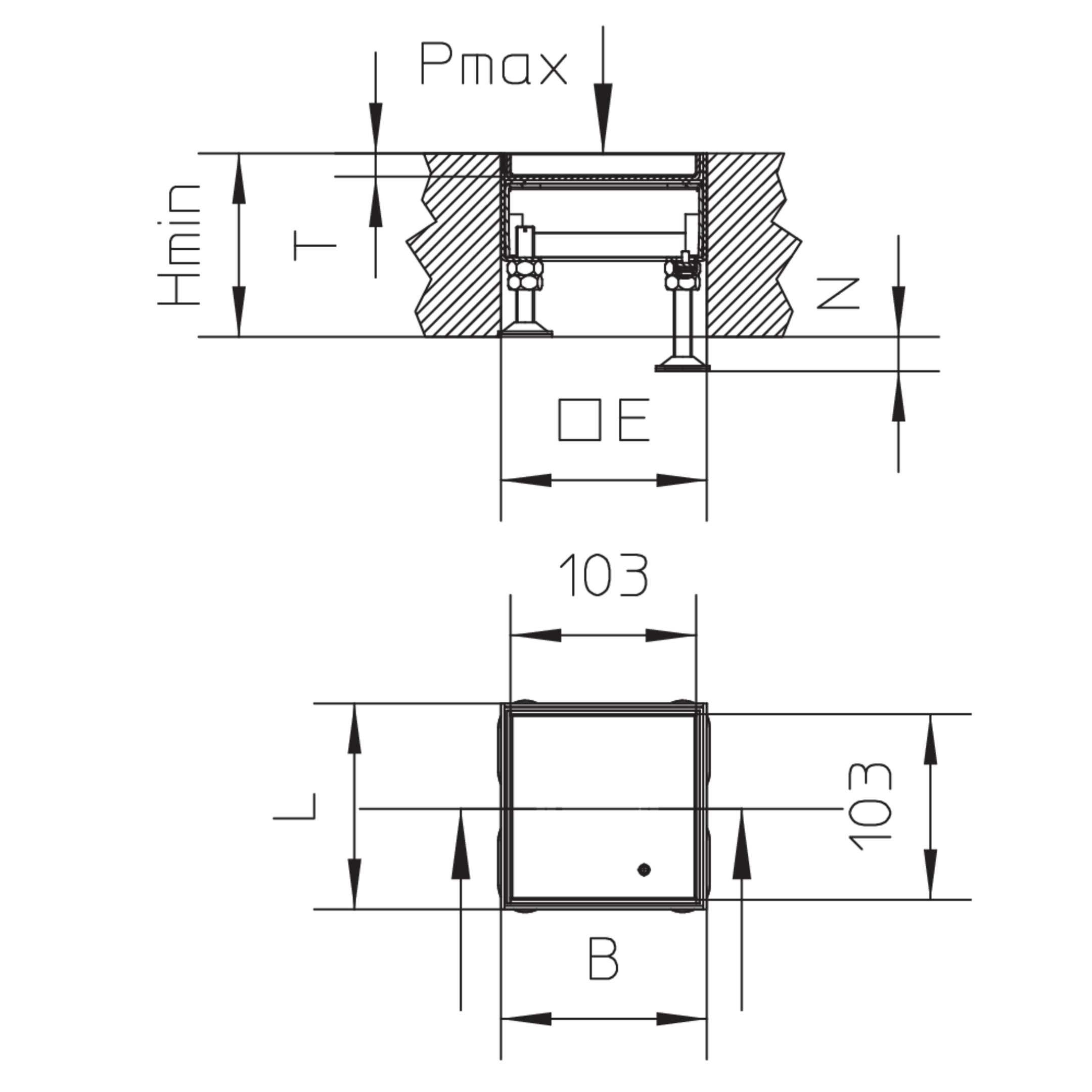

Varianten

Artikel

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UEBD1-1 15-V E
    Einzelauslass,
    min. Einbauhöhe
    100 mm
    Breite
    115 mm
    Länge
    115 mm
    Nivellierbereich
    20 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    115 x 115 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Gewicht je Lagermengeneinheit
    1.557 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
