UEBD V E

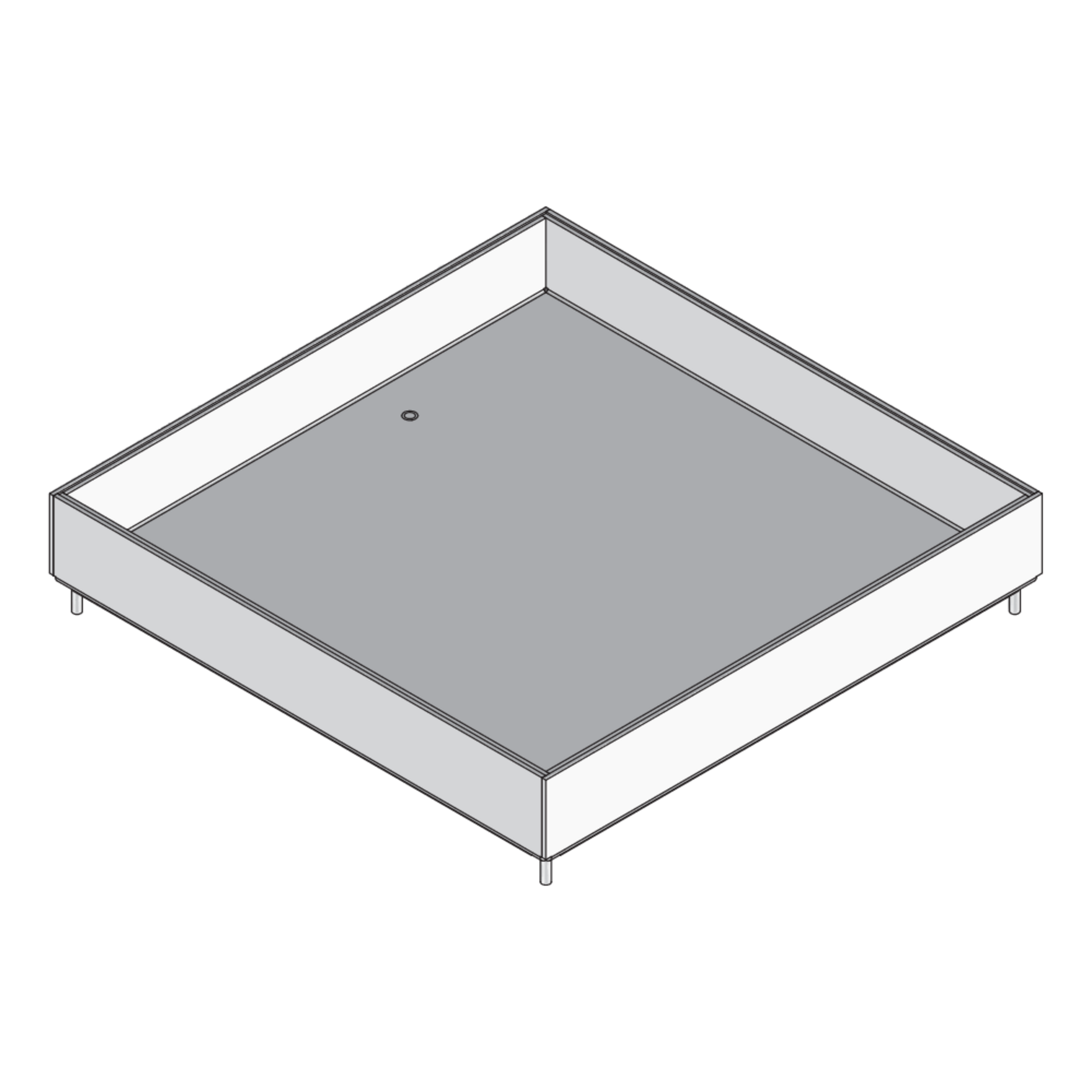

Edelstahl-Blinddeckeleinheit, 3-fach, eckig

Bei den Bauelementen UEBD V E handelt es sich um viereckige Blinddeckeleinheiten mit Stoßkante. Sie setzen sich aus einem Kassetteneinbaurahmen mit Blind-Einlagekassette und Gummidichtung UGD3-V 2 zusammen. Die Einheiten werden mithilfe der Kreuzschlitzschrauben UKS M4X16E auf die Nivelliereinheiten UNE montiert, welche man in Bodendosen, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen einsetzt. Sie sind aus Edelstahl V2A oder Messing gefertigt und eignen sich für trocken und nass gepflegte Räume mit Büroverkehrslasten. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 54, eine max. Belastbarkeit von 2 kN und sind mit einer Breite von 258 mm, einer Höhe von 19 mm und einem Einbaumaß von 261 x 261 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Messing

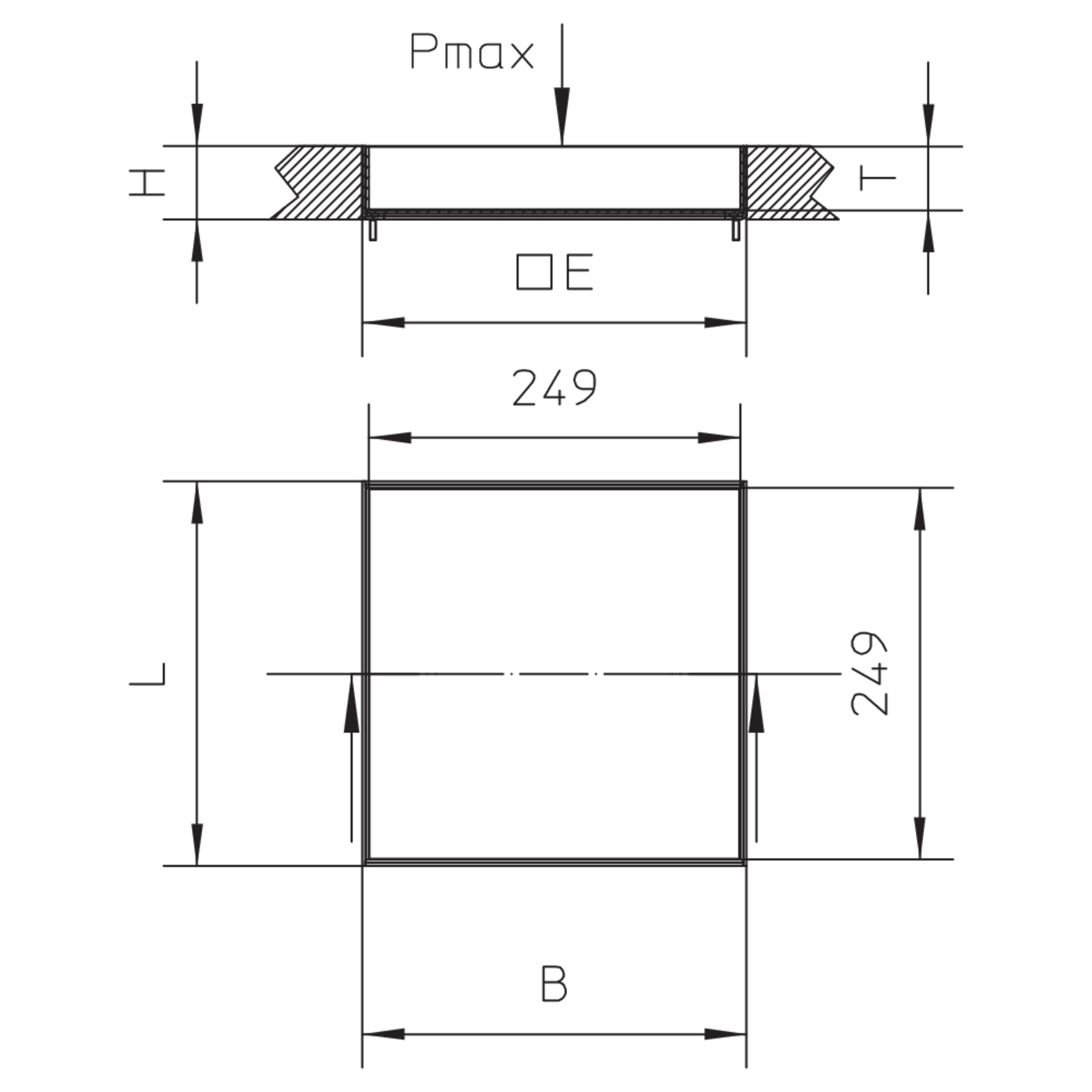

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBD 25-V MS
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    95 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    16.5 mm
    Gewicht je Lagermengeneinheit
    4.971 kg
    Included accessories
    Mehr Informationen
  • UEBD 35-V MS
    Kassetteneinheit,
    Höhe
    39 mm
    min. Einbauhöhe
    105 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    26.5 mm
    Gewicht je Lagermengeneinheit
    5.312 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

E

Einbaumaß

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBD 15-V E
    Kassetteneinheit,
    Höhe
    19 mm
    min. Einbauhöhe
    85 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    12.5 mm
    Gewicht je Lagermengeneinheit
    1.712 kg
    Included accessories
    Mehr Informationen
  • UEBD 25-V E
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    95 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    22.5 mm
    Gewicht je Lagermengeneinheit
    2.031 kg
    Included accessories
    Mehr Informationen
  • UEBD 35-V E
    Kassetteneinheit,
    Höhe
    39 mm
    min. Einbauhöhe
    105 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    32.5 mm
    Gewicht je Lagermengeneinheit
    2.350 kg
    Included accessories
    Mehr Informationen
  • UEBD 45-V E
    Kassetteneinheit,
    Höhe
    49 mm
    min. Einbauhöhe
    115 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    42.5 mm
    Gewicht je Lagermengeneinheit
    2.671 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • VDE Zertifikat 40035723 Edelstahleinheiten

    Zertifikat

    PDF, 316 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
