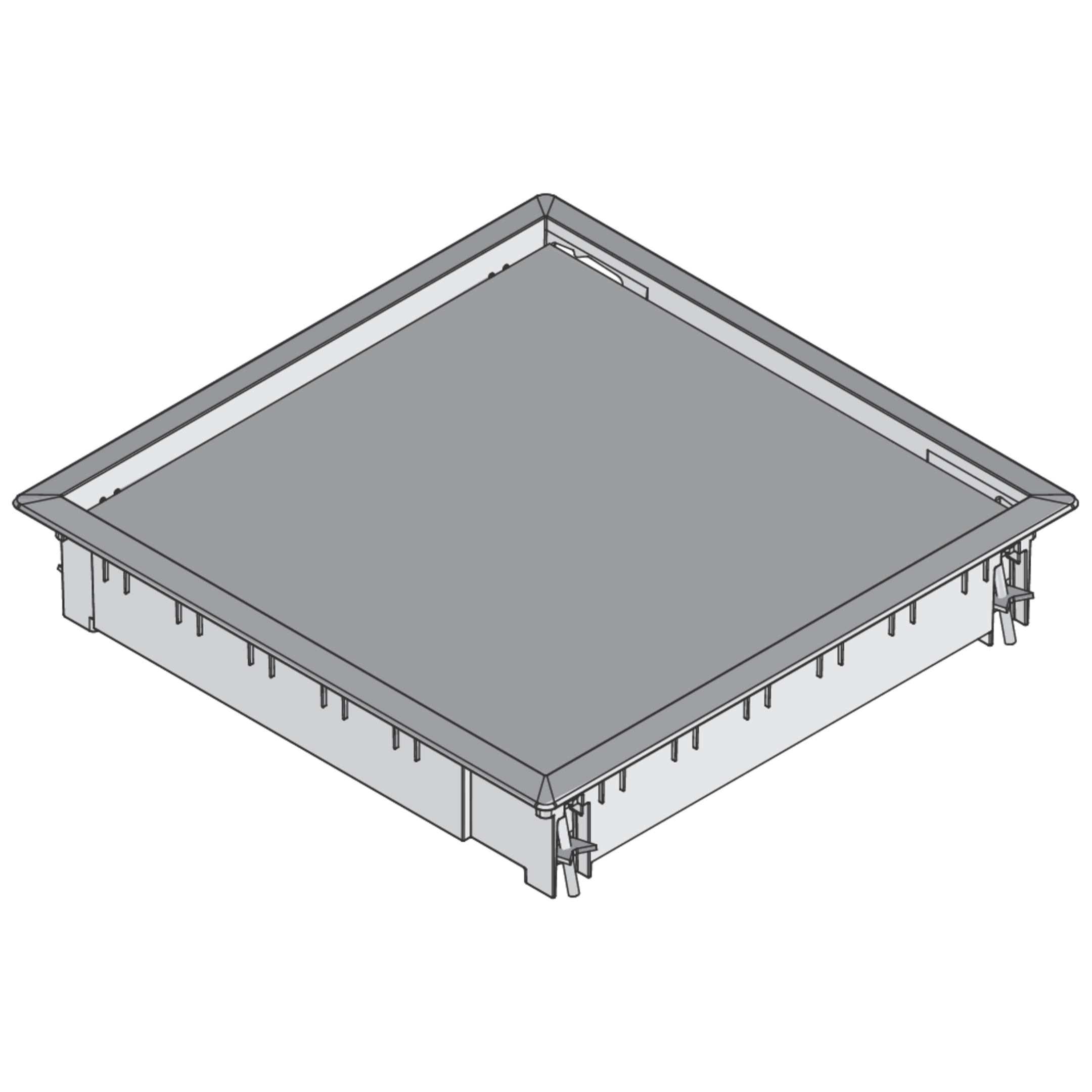

UEB3 V

Kunststoff-Blinddeckeleinheit, 3-fach, eckig

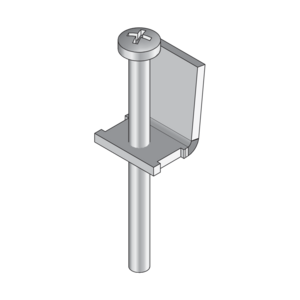

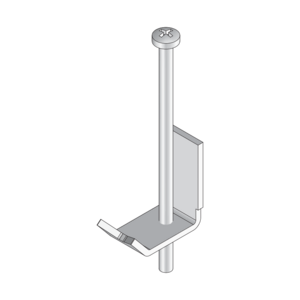

Bei den Einbaueinheiten UEB3 V handelt es sich um viereckige Blinddeckeleinheiten, die in Montagedeckeln, den Bodendosen UBDHB und Doppel- oder Hohlraumbodenöffnungen eingesetzt werden. Sie dienen als Einbaurahmen für drei Gerätebecher und sind für trocken gepflegte Räume mit Büroverkehrslasten geeignet. Die Deckeleinheiten besitzen einen Teppichschutzrahmen und werden inklusive der Universalbefestigungskrallen geliefert. Deckel und Rahmen sind aus Polyamid mit mattierten Oberflächen in den Farben Graphitschwarz (RAL 9011) und Eisengrau (RAL 7011) gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, eine Mindesteinbauhöhe von 63 mm, ein Einbaumaß von 260 x 260 mm und eine Maximalbelastung von 2 kN.

Belastungsanforderungen gemäß: DIN EN 50085

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

E

Einbaumaß

Farbe

Farbe

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit

  • UEB3-V-G
    Einbaueinheit,
    Höhe
    58 mm
    min. Einbauhöhe
    63 mm
    Breite
    280 mm
    Länge
    280 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    260 x 260 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    10 mm
    Gewicht je Lagermengeneinheit
    2.273 kg
    Included accessories
  • UEB3-V-S
    Einbaueinheit,
    Höhe
    58 mm
    min. Einbauhöhe
    63 mm
    Breite
    280 mm
    Länge
    280 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    260 x 260 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    10 mm
    Gewicht je Lagermengeneinheit
    2.273 kg
    Included accessories

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13/130 mm: 2/3 kN
