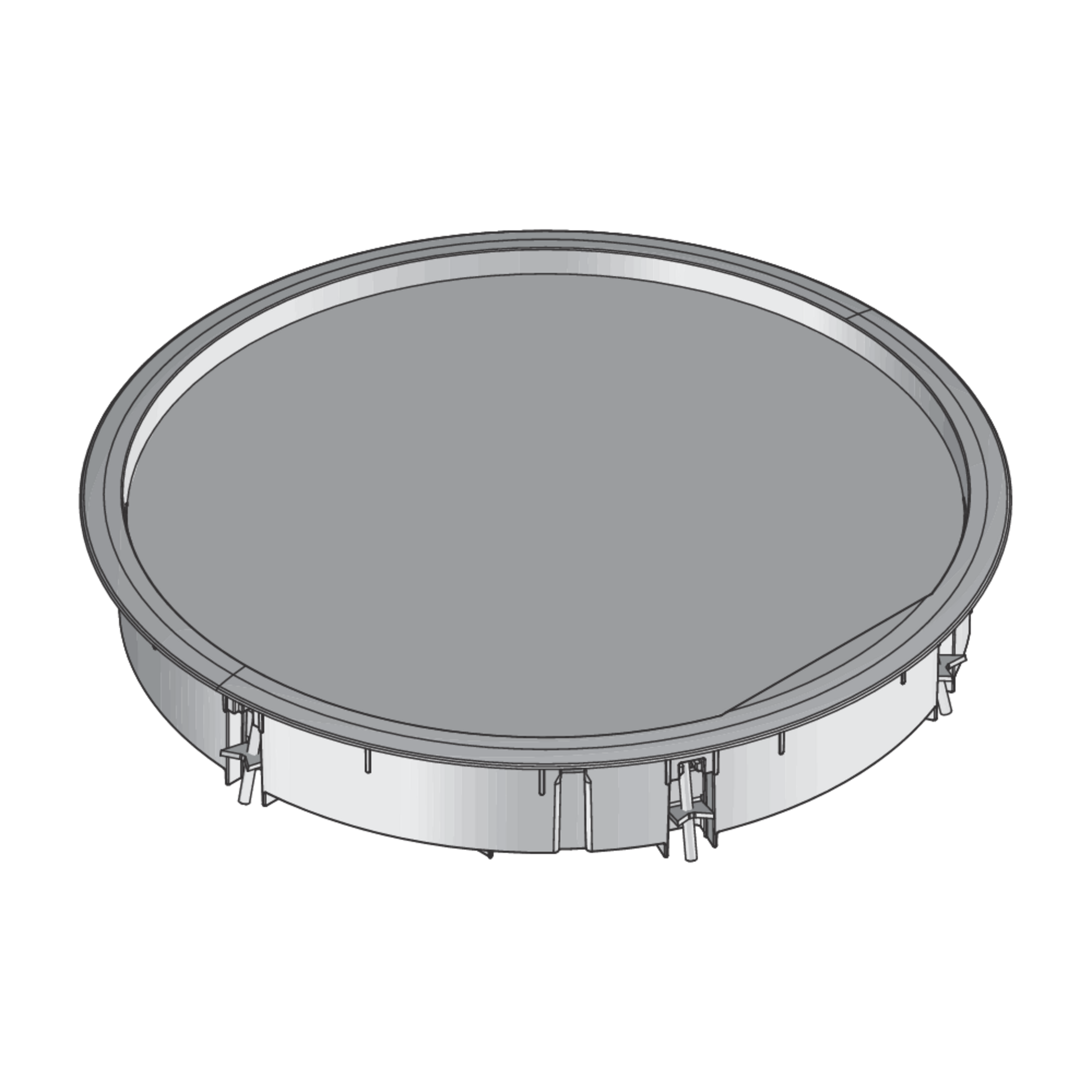

UEB3 R

Kunststoff-Blinddeckeleinheit, 3-fach, rund

Bei den Einbaueinheiten UEB3 R handelt es sich um runde Blinddeckeleinheiten, die in Montagedeckeln, den Bodendosen UBDHB und Doppel- oder Hohlraumbodenöffnungen eingesetzt werden. Sie dienen als Einbaurahmen für drei Gerätebecher und sind für trocken gepflegte Räume mit Büroverkehrslasten geeignet. Die Deckeleinheiten besitzen einen Teppichschutzrahmen und werden inklusive der Universalbefestigungskrallen UDKS3-VR geliefert. Deckel und Rahmen sind aus Polyamid mit mattierten Oberflächen und die Einlage aus feuerverzinktem Stahlblech gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, eine Mindesteinbauhöhe von 54 mm, eine Maximalbelastung von 2,00 kN und ein Einbaumaß von 307 mm.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

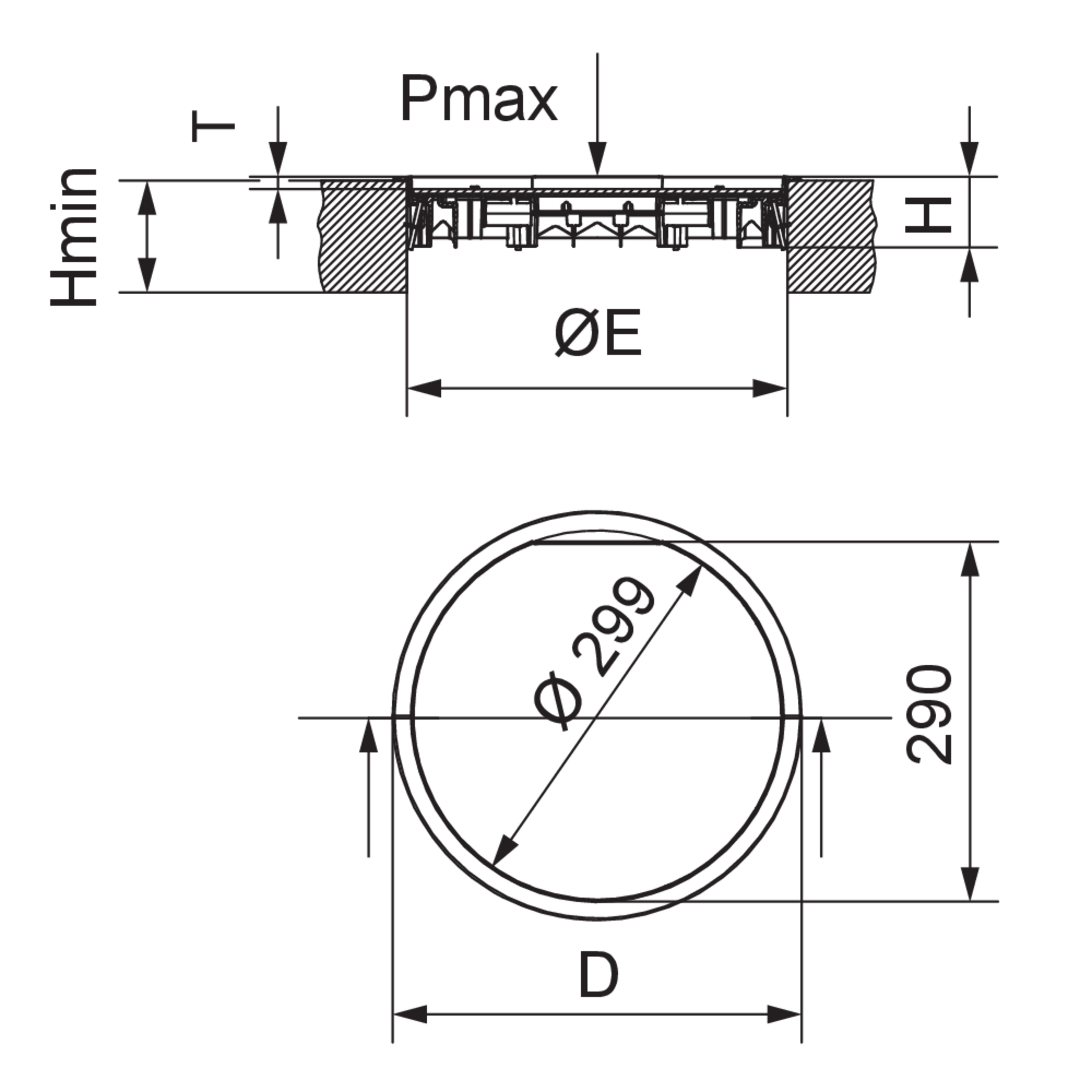

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

Pmax

max. Belastung

ØB

Einbaudurchmesser

ØE

Einbaumaß

Farbe

Farbe

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEB3-R-G
    Einbaueinheit,
    Höhe
    58 mm
    min. Einbauhöhe
    54 mm
    max. Belastung
    2.00 kN
    Einbaudurchmesser
    330 mm
    Einbaumaß
    307 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    10 mm
    Gewicht je Lagermengeneinheit
    2.554 kg
    Inklusivzubehör
    Mehr Informationen
  • UEB3-R-S
    Einbaueinheit,
    Höhe
    58 mm
    min. Einbauhöhe
    54 mm
    max. Belastung
    2.00 kN
    Einbaudurchmesser
    330 mm
    Einbaumaß
    307 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    10 mm
    Gewicht je Lagermengeneinheit
    2.554 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
