UBKV

Verbinder

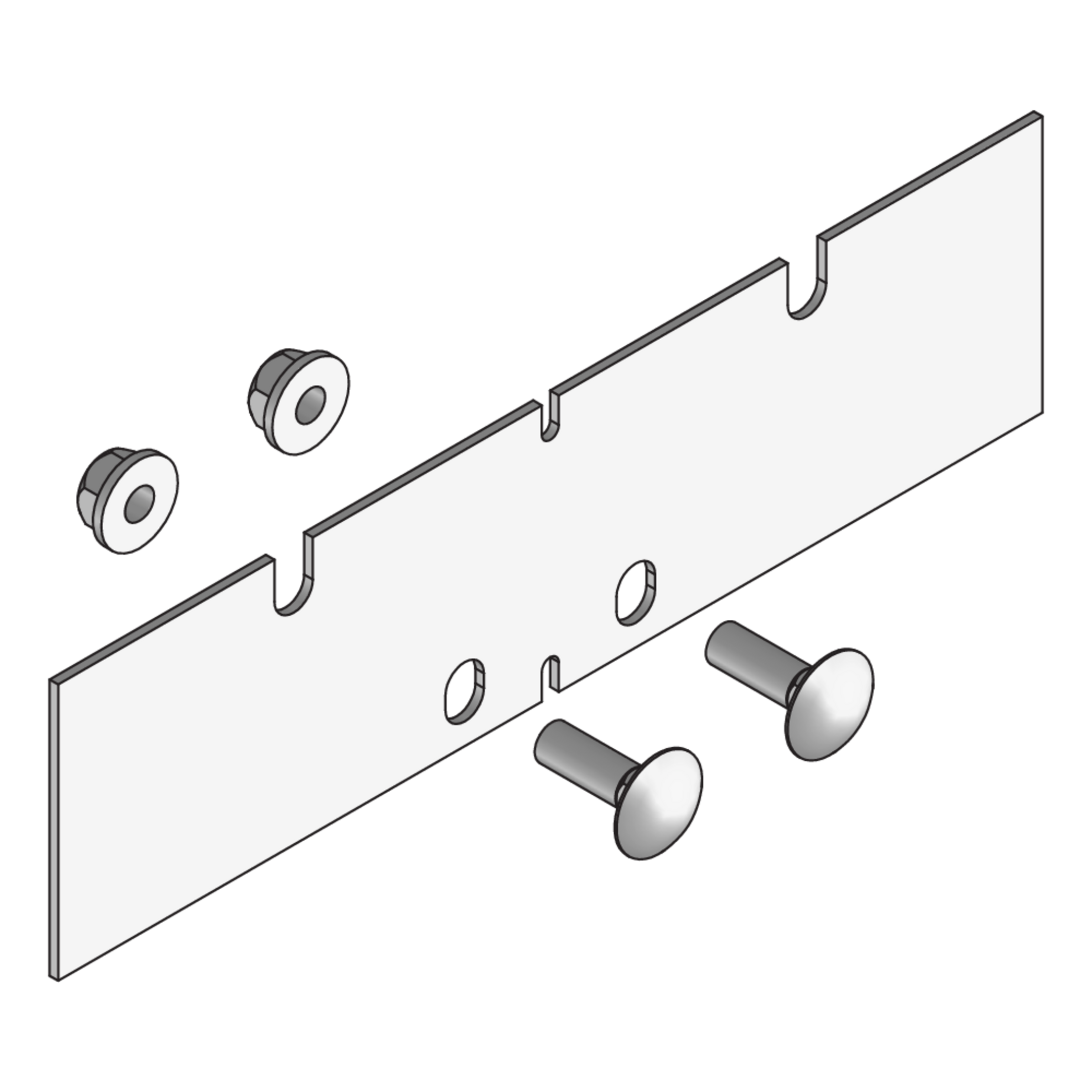

Bei den Bauelementen UBKV handelt es sich um Verbinder für estrichbündige Schwerlastkanäle. Sie werden dazu verwendet, die Kanalunterteile zuverlässig miteinander zu verschrauben. Diese Artikel sind aus sendzimir-feuerverzinktem Stahlblech gemäß DIN EN 10346 gefertigt und werden inklusive zweier Flachrundschrauben FRS 8X25 mit Vierkant nach DIN 603 und zwei Muttern mit Flansch SEMS 8 nach DIN EN 1661 geliefert. Die Verbinder sind in einer Länge von 230 mm, einer Materialstärke von 2 mm und drei verschiedenen Höhenmaßen erhältlich.

Kontakt aufnehmenDatenblatt herunterladen

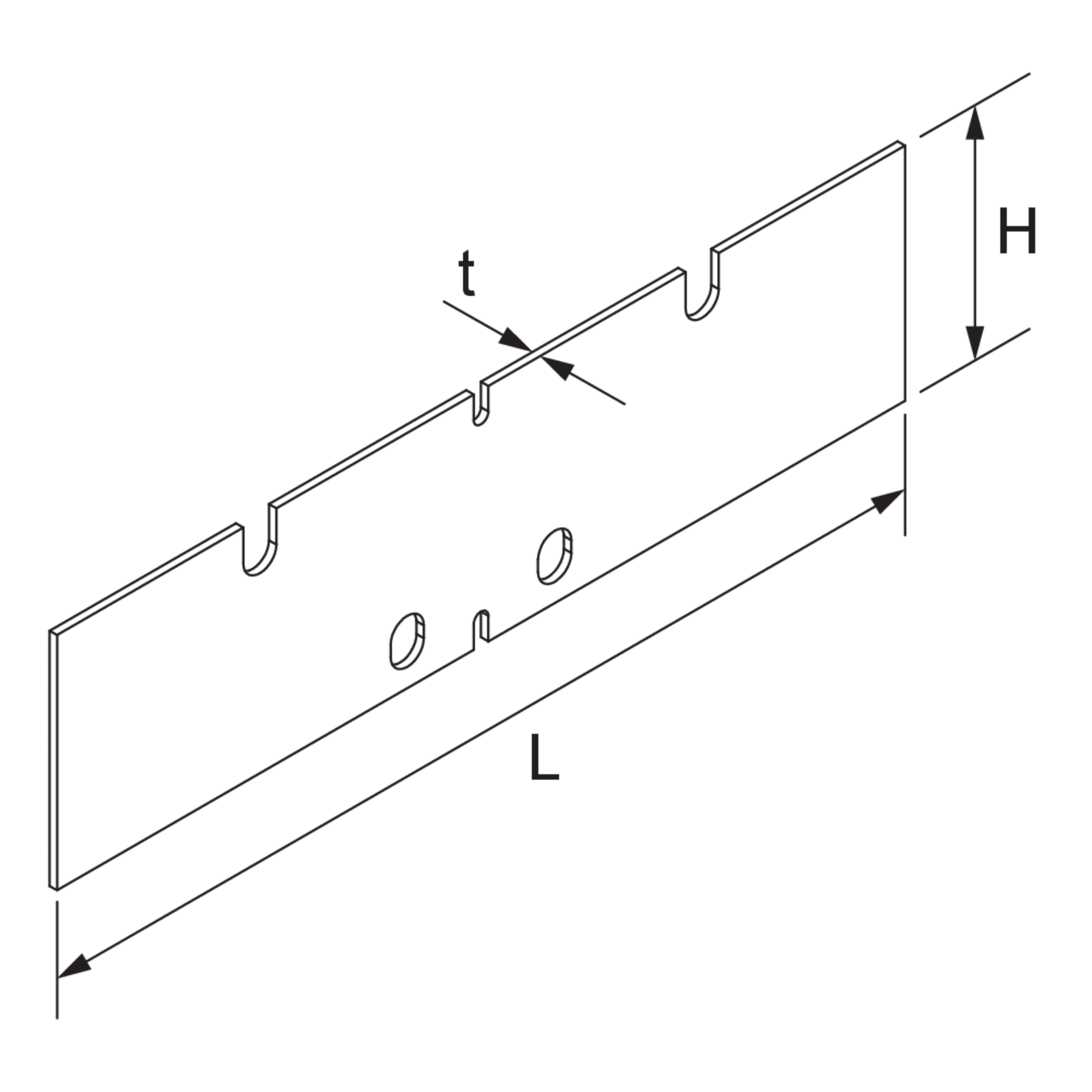

Varianten

Artikel

H

Höhe

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

  • UBKV 100S
    Verbinder,
    Höhe
    60 mm
    Länge
    230 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    0.252 kg
    Included accessories
    Mehr Informationen
  • UBKV 135S
    Verbinder,
    Höhe
    95 mm
    Länge
    230 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    0.378 kg
    Included accessories
    Mehr Informationen
  • UBKV 170S
    Verbinder,
    Höhe
    130 mm
    Länge
    230 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    0.504 kg
    Included accessories
    Mehr Informationen
