UBKAB

Profilaußenbogen

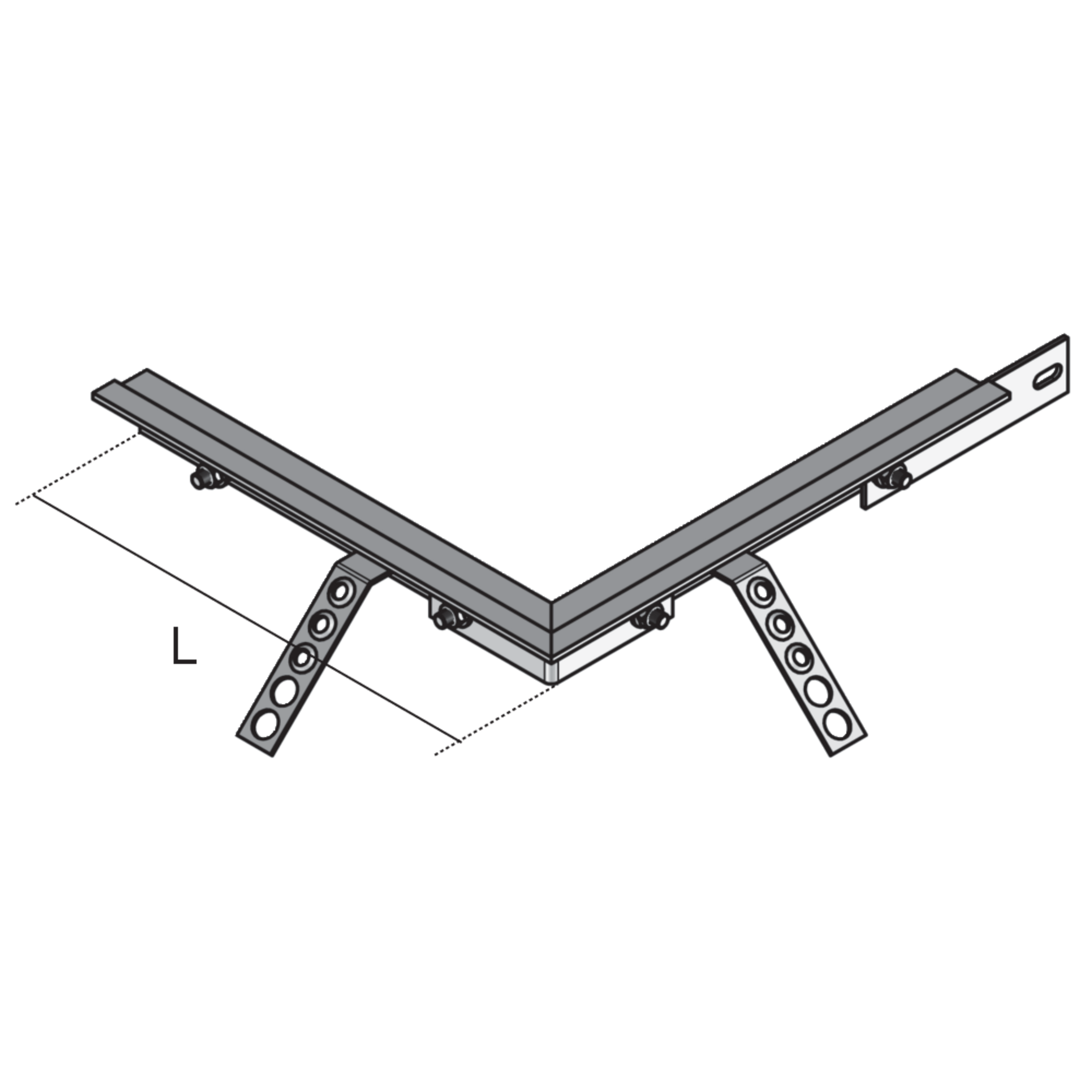

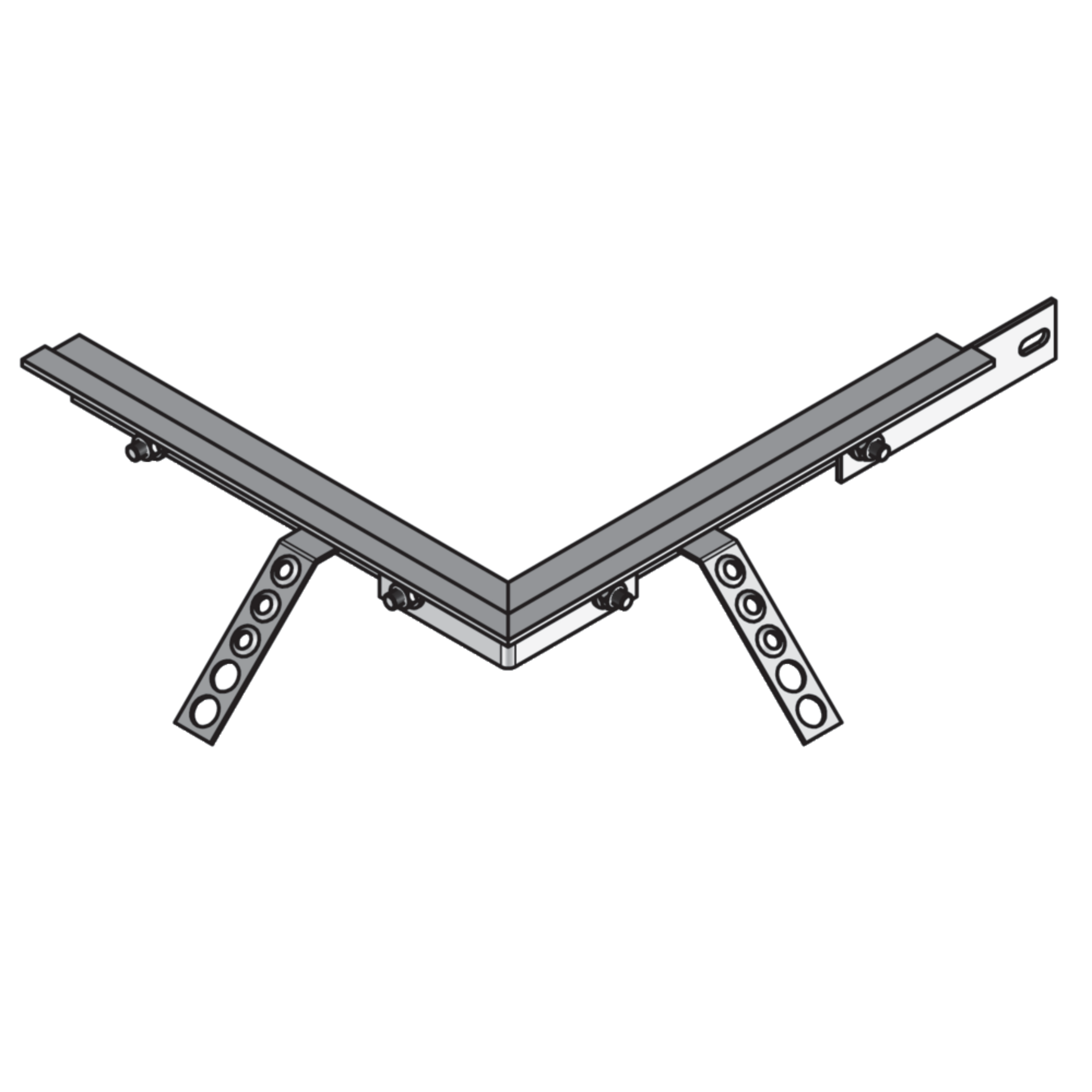

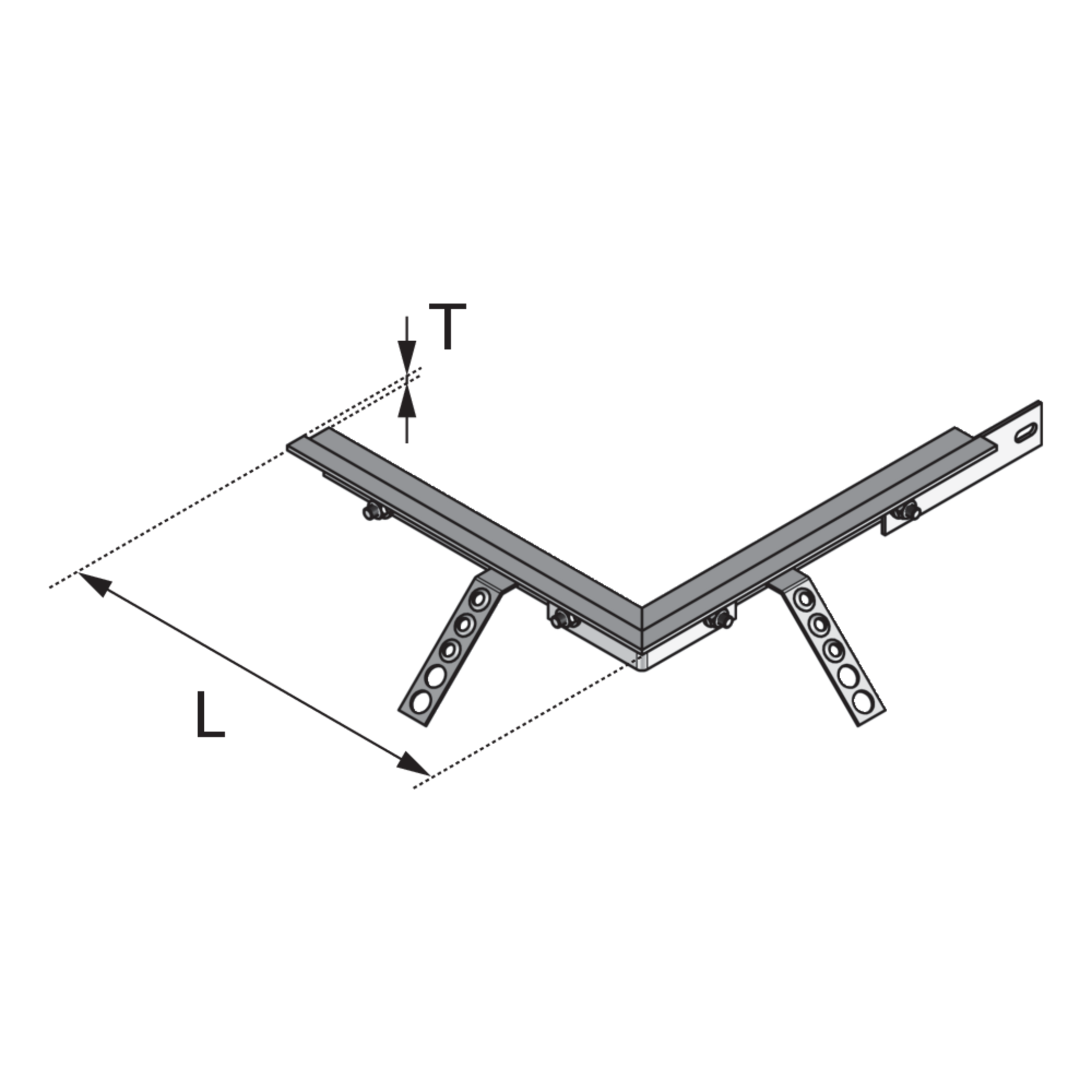

Bei den Artikeln UBKAB handelt es sich um Außenbögen für estrichbündige Schwerlastkanäle. Diese Profilbögen werden zur Erstellung von Formteilen, z. B. 90°-Bögen, mittels Einhängen in die Kanalunterteile und Seitenprofile genutzt. Mithilfe der Verbinder UBKV können sie bauseits montiert werden. Die Bögen sind aus tauchfeuerverzinktem Stahl gemäß DIN EN ISO 1461 gefertigt und werden inklusive einem Verbinder UBKPRV, einem Verbinder UBKPRVE, vier Muttern mit Flansch SEMS 8 nach DIN EN 1661 und vier Flachrundschrauben mit Vierkant FRS 8X25 nach DIN 603 geliefert. Die Außenbögen sind in zwei Längenmaßen, 340 oder 350 mm, erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • UBKAB10F
    Profilaußenbogen,
    Länge
    350 mm
    Materialstärke
    10 mm
    Gewicht je Lagermengeneinheit
    4.015 kg
    Inklusivzubehör
    Mehr Informationen
  • UBKAB5F
    Profilaußenbogen,
    Länge
    340 mm
    Materialstärke
    5 mm
    Gewicht je Lagermengeneinheit
    5.216 kg
    Inklusivzubehör
    Mehr Informationen
  • UBKAB8F
    Profilaußenbogen,
    Länge
    350 mm
    Materialstärke
    7 mm
    Gewicht je Lagermengeneinheit
    7.016 kg
    Inklusivzubehör
    Mehr Informationen
