UBK

Unterteil

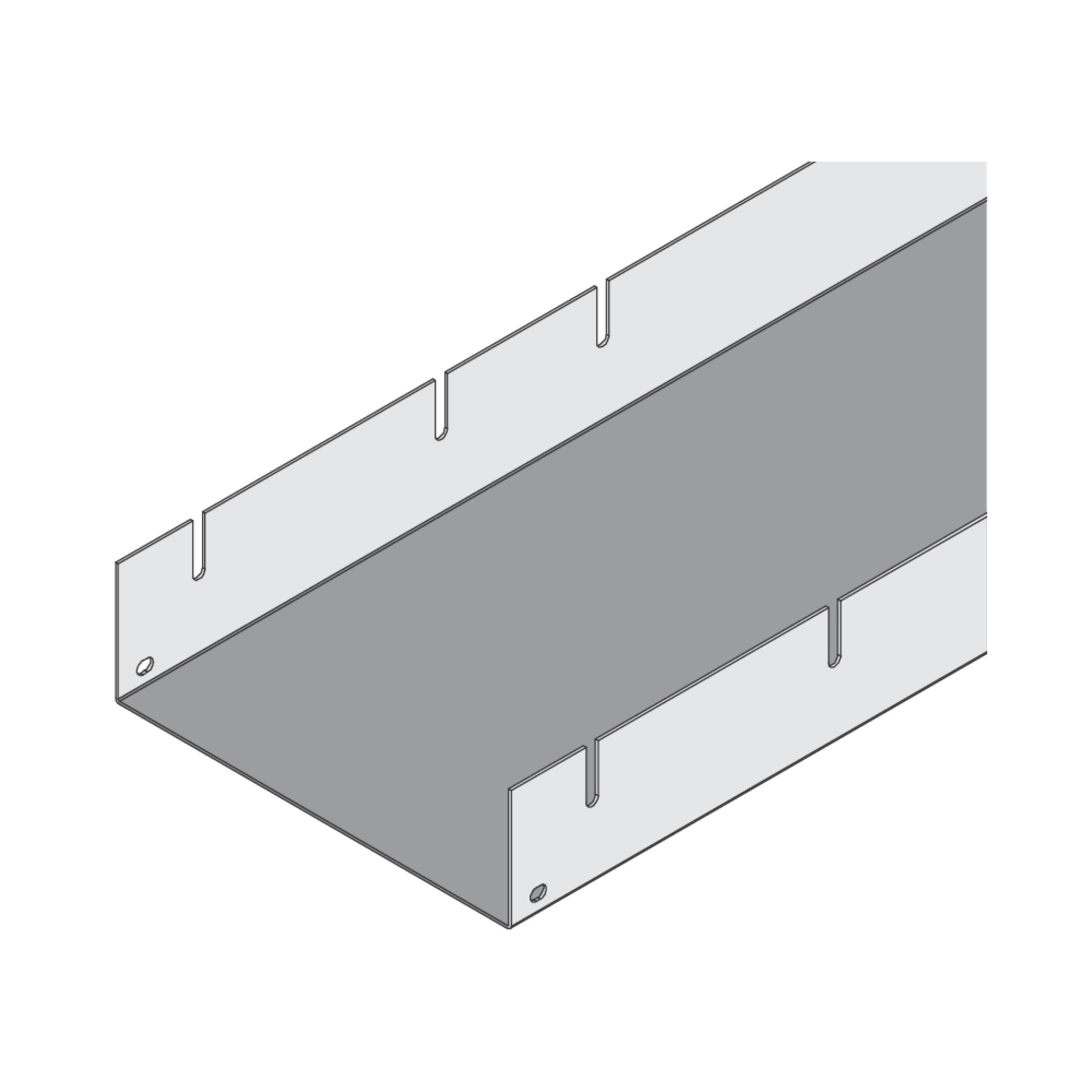

Bei den Artikeln UBK handelt es sich um Unterteile für estrichbündige Schwerlastbodenkanäle. Die offenen Kanalunterteile dienen der horizontalen Leitungsführung in anspruchsvollen Fertigungsbereichen wie zum Beispiel der Automobilindustrie. Die Bauelemente sind aus sendzimir-feuerverzinktem Stahlblech gemäß DIN EN 10346 gefertigt und besitzen Schlitzungen zur Aufnahme der Seitenprofile. Diese Unterteile sind in einer Länge von 3000 mm und diversen Höhen- und Breitenabmessungen erhältlich. Auf Wunsch sind auch Anfertigungen in Sonderausführungen möglich.

Kontakt aufnehmen Datenblatt herunterladen

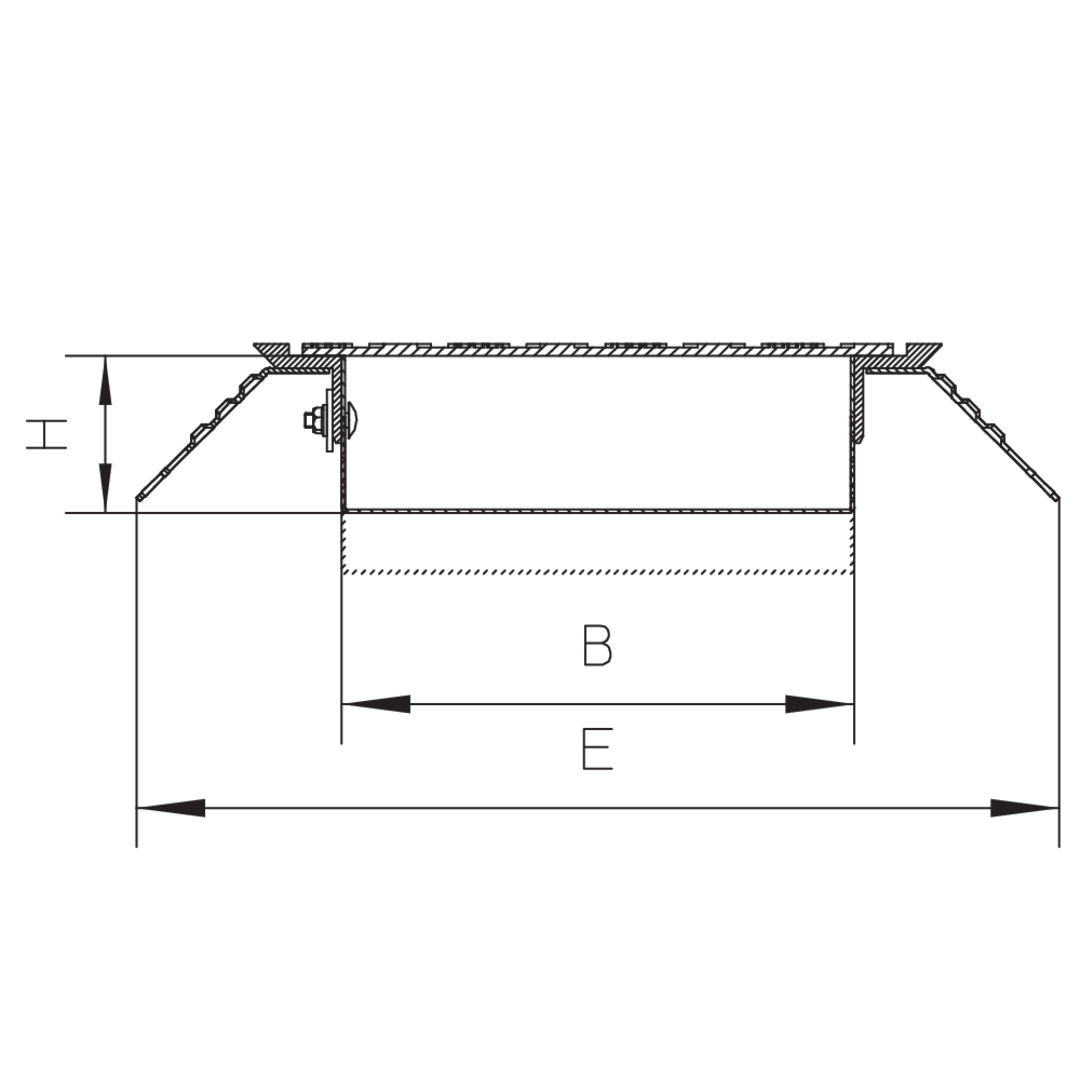

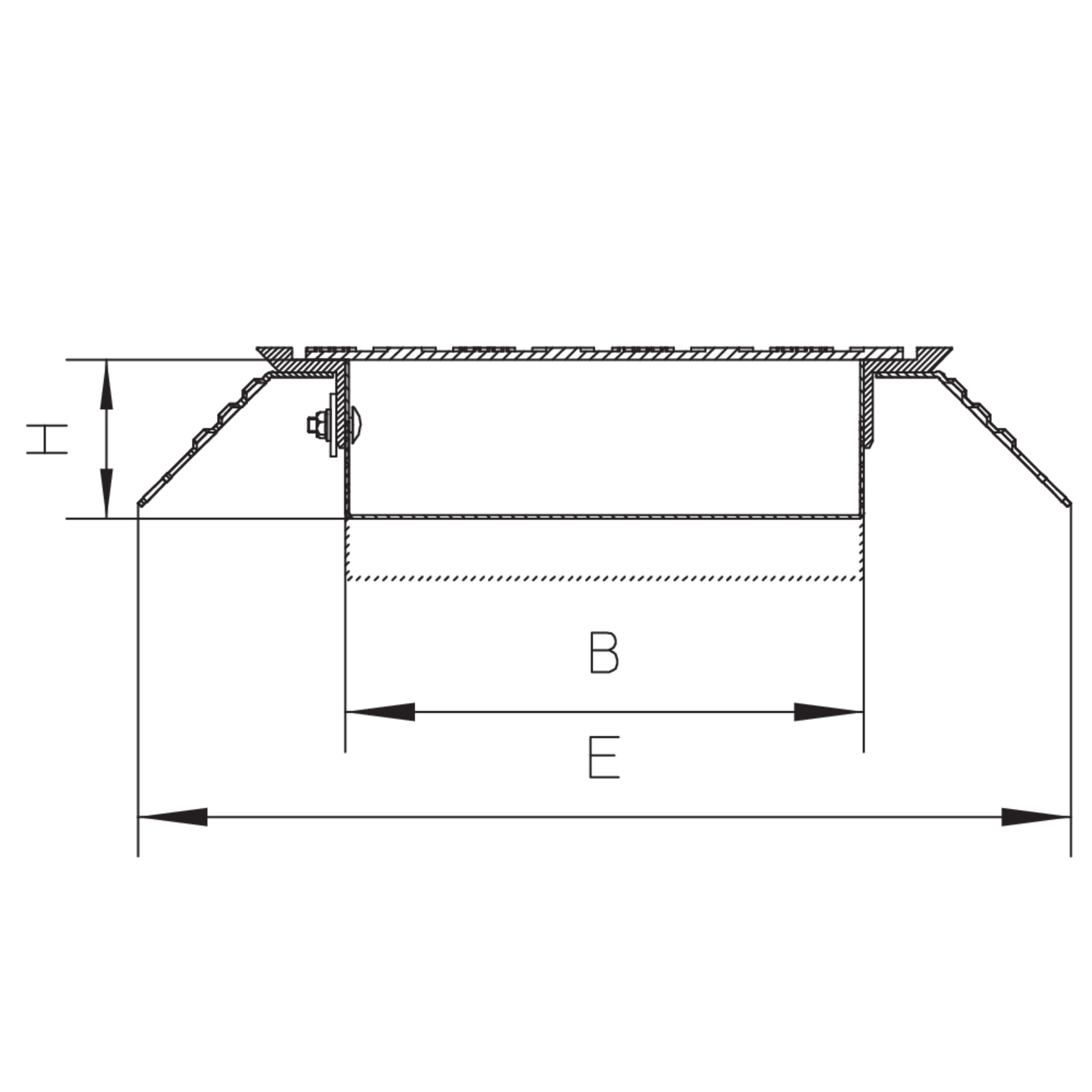

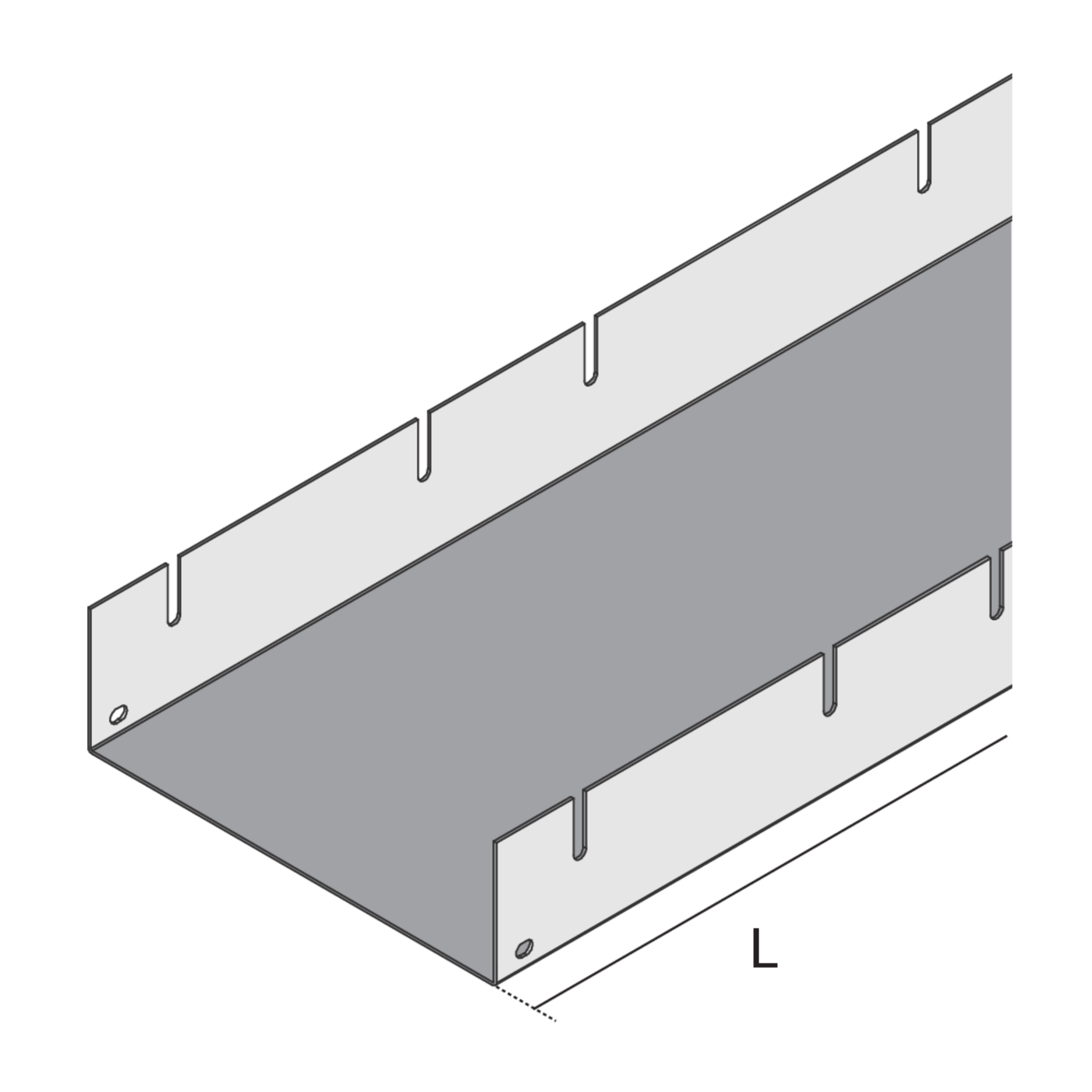

Varianten

Artikel

H

Höhe

B

Breite

L

Länge

E

Einbaumaß

G

Gewicht je Lagermengeneinheit
  • UBK 100-20S
    Kanalunterteil,
    Höhe
    90 mm
    Breite
    194 mm
    Länge
    3000 mm
    Einbaumaß
    450 mm
    Gewicht je Lagermengeneinheit
    17.220 kg
    Mehr Informationen
  • UBK 100-30S
    Kanalunterteil,
    Höhe
    90 mm
    Breite
    294 mm
    Länge
    3000 mm
    Einbaumaß
    550 mm
    Gewicht je Lagermengeneinheit
    21.930 kg
    Mehr Informationen
  • UBK 100-40S
    Kanalunterteil,
    Höhe
    90 mm
    Breite
    394 mm
    Länge
    3000 mm
    Einbaumaß
    650 mm
    Gewicht je Lagermengeneinheit
    26.640 kg
    Mehr Informationen
  • UBK 135-20S
    Kanalunterteil,
    Höhe
    125 mm
    Breite
    194 mm
    Länge
    3000 mm
    Einbaumaß
    450 mm
    Gewicht je Lagermengeneinheit
    18.830 kg
    Mehr Informationen
  • UBK 135-30S
    Kanalunterteil,
    Höhe
    125 mm
    Breite
    294 mm
    Länge
    3000 mm
    Einbaumaß
    550 mm
    Gewicht je Lagermengeneinheit
    25.240 kg
    Mehr Informationen
  • UBK 135-40S
    Kanalunterteil,
    Höhe
    125 mm
    Breite
    394 mm
    Länge
    3000 mm
    Einbaumaß
    650 mm
    Gewicht je Lagermengeneinheit
    29.950 kg
    Mehr Informationen
  • UBK 170-20S
    Kanalunterteil,
    Höhe
    160 mm
    Breite
    194 mm
    Länge
    3000 mm
    Einbaumaß
    450 mm
    Gewicht je Lagermengeneinheit
    23.810 kg
    Mehr Informationen
  • UBK 170-30S
    Kanalunterteil,
    Höhe
    160 mm
    Breite
    294 mm
    Länge
    3000 mm
    Einbaumaß
    550 mm
    Gewicht je Lagermengeneinheit
    28.520 kg
    Mehr Informationen
  • UBK 170-40S
    Kanalunterteil,
    Höhe
    160 mm
    Breite
    394 mm
    Länge
    3000 mm
    Einbaumaß
    650 mm
    Gewicht je Lagermengeneinheit
    33.230 kg
    Mehr Informationen
