Art.-Nr. UBDHB350 28-308R

Bodendose-Hohlraum

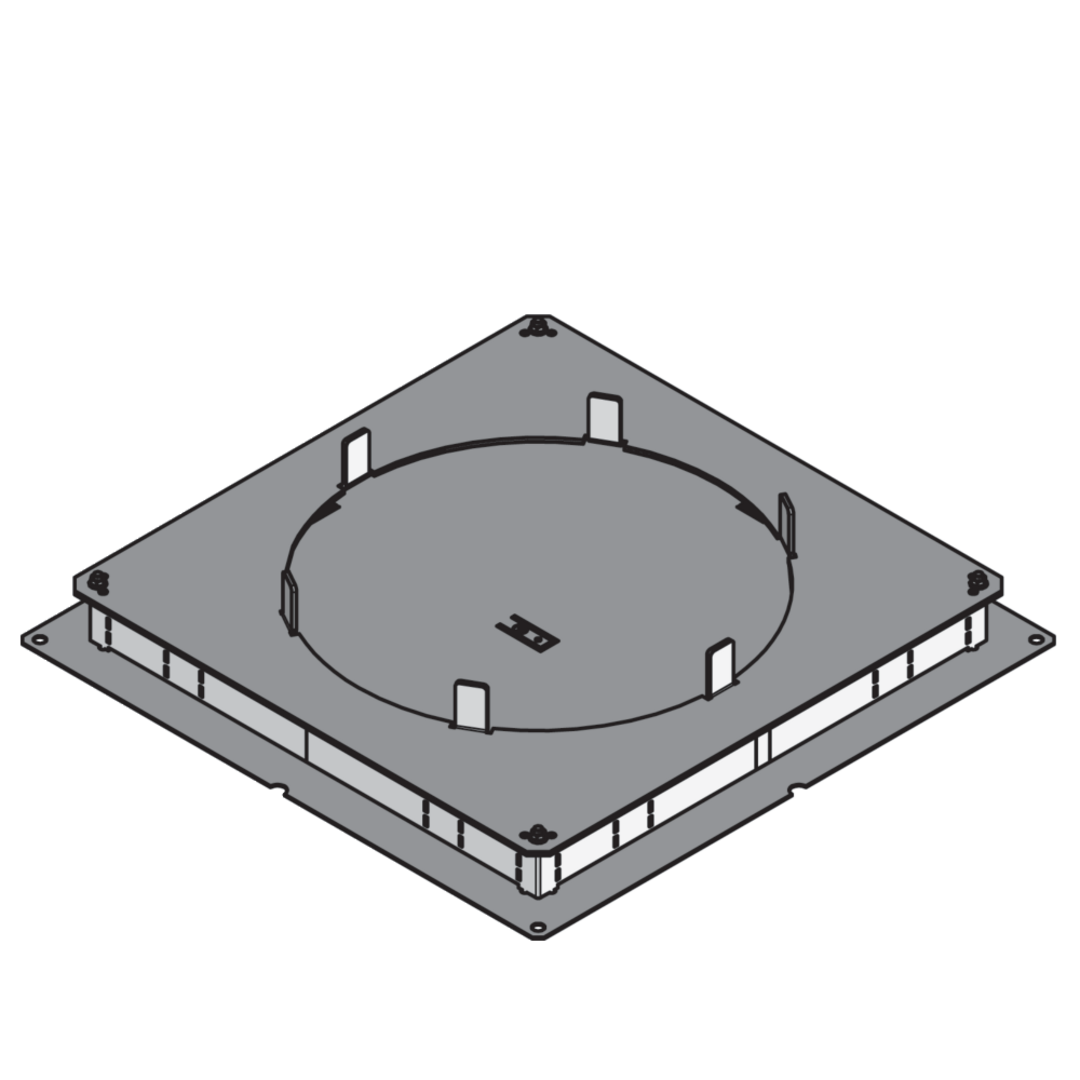

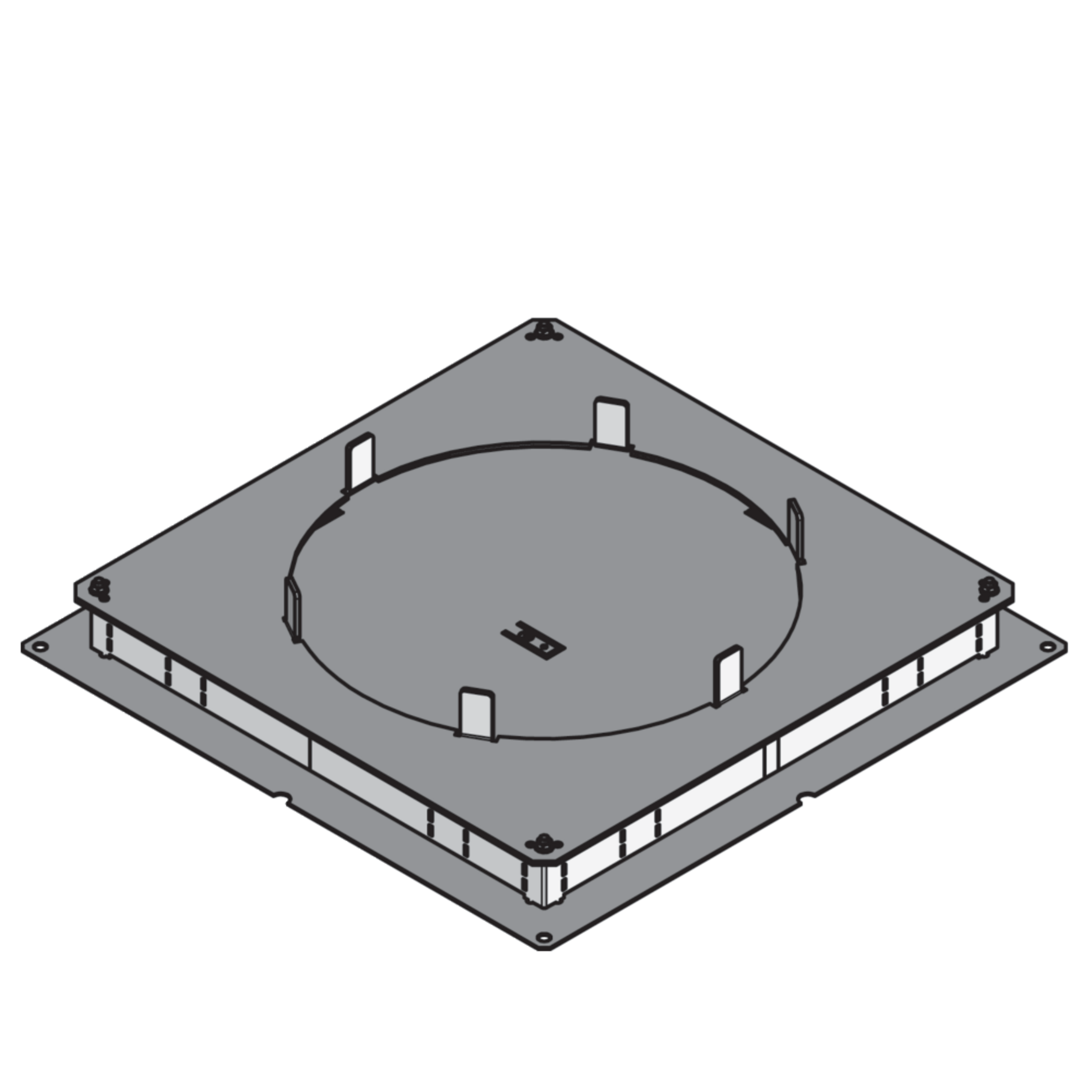

Hohlraumbodendose, 3-fach, rund

Die Bauelemente UBDHB350 3R sind Hohlraumbodendosen, die als Zug- und Einbaudosen an estrichüberdeckte Unterflurkanäle montiert werden. Sie verfügen über eine Einbauöffnung zur Aufnahme eines Schalungsrohrs, das bei der Endmontage durch eine runde Kunststoff- oder Edelstahleinbaueinheit ersetzt wird. Die mitgelieferten Erdungsklemmen kommen beim Potentialausgleich zum Einsatz. Die Bodendosen mit allseitig aufbiegbaren Seitenwänden sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Art.-Nr.
UBDHB350 28-308R
Höhe
31 mm
min. Einbauhöhe
67 mm
Breite 1
410 mm
Breite 2
450 mm
Länge 1
410 mm
Länge 2
450 mm
max. Anzahl installierbarer Gerätebecher
3
Einbaumaß
310 mm
Geeignet für estrichbündigen geschlossenen Unterflurkanal
Nein (0)
Geeignet für estrichüberdeckten Unterflurkanal
Ja (1)
Gewicht je Lagermengeneinheit
2.981 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

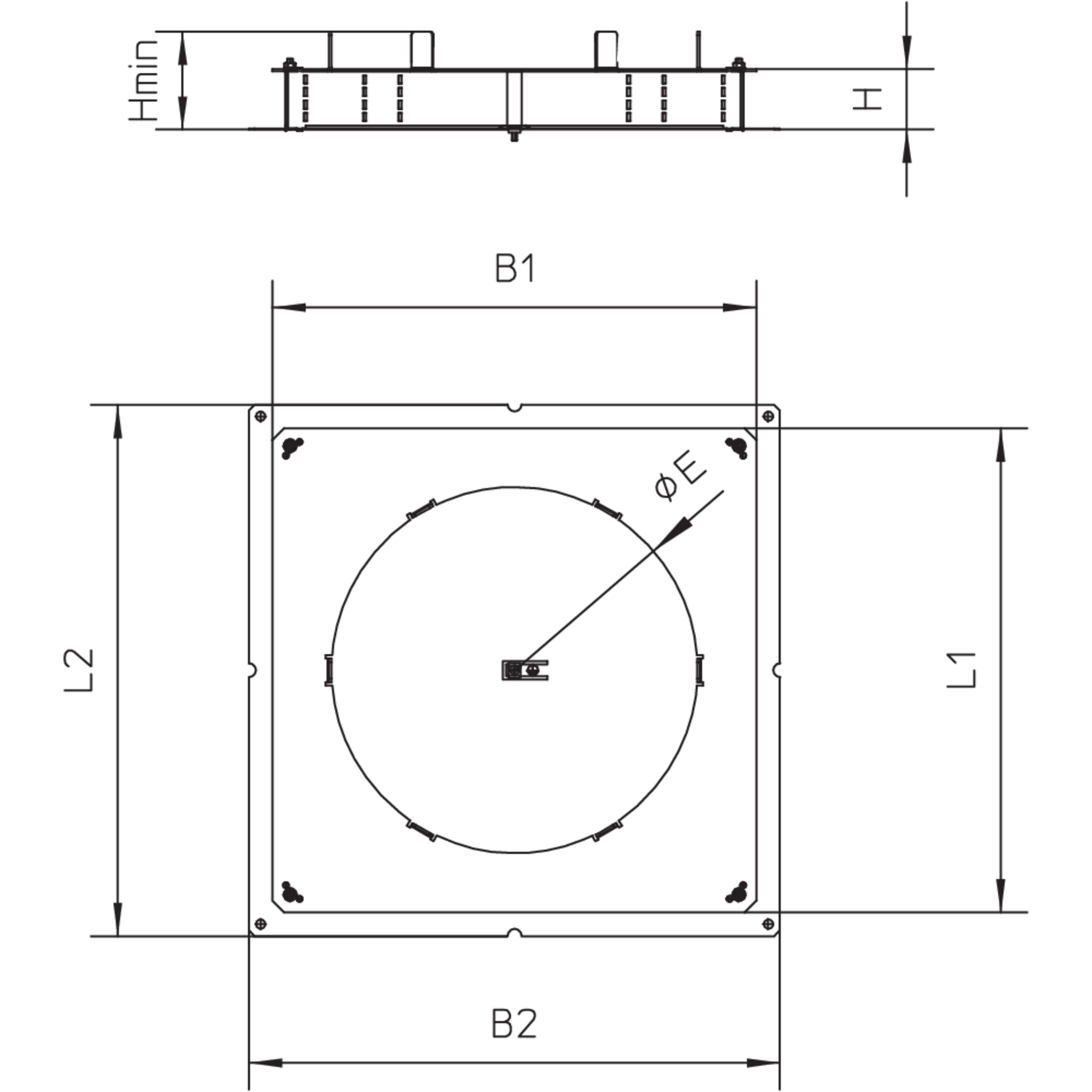

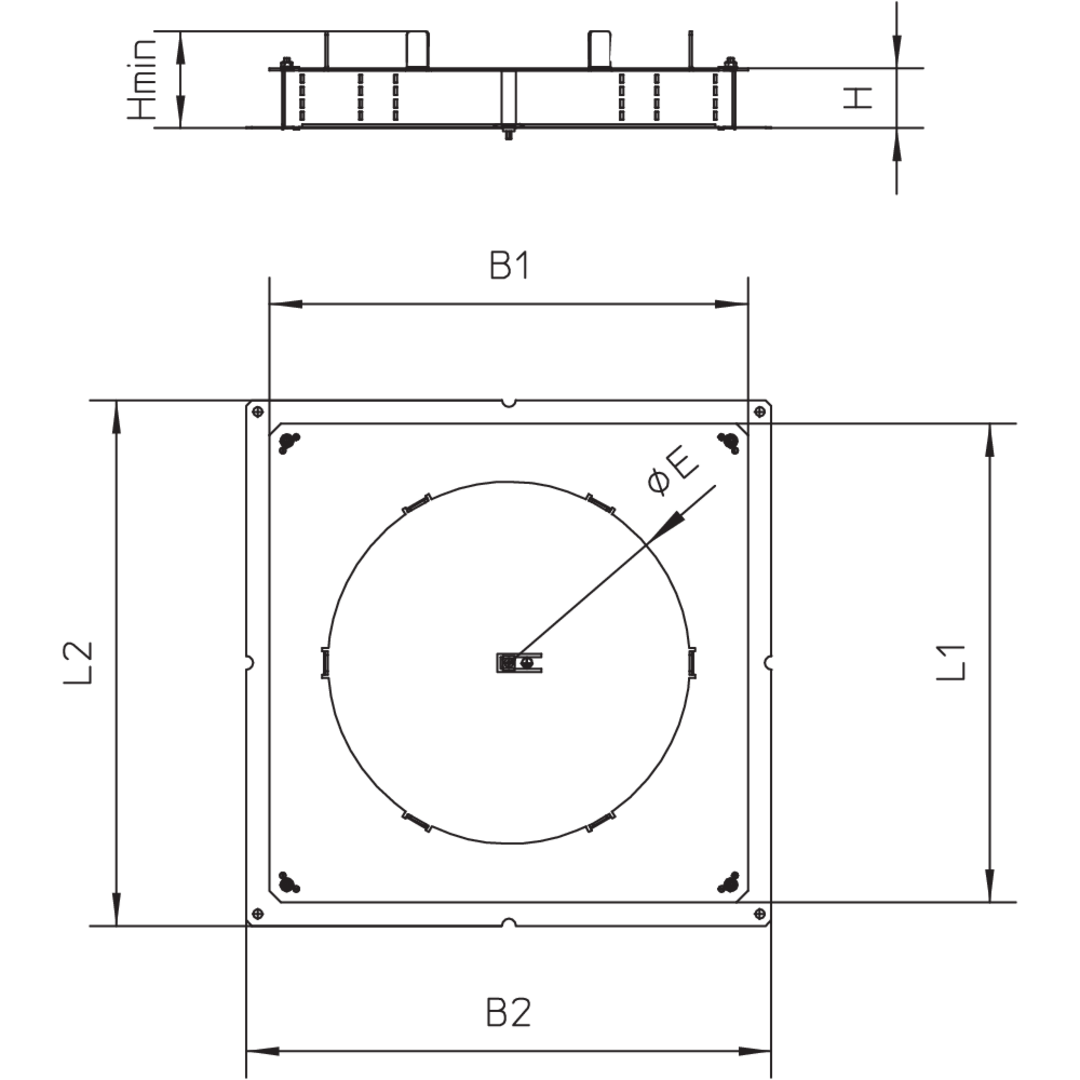

H

Höhe

Hmin

min. Einbauhöhe

B1

Breite 1

B2

Breite 2

L1

Länge 1

L2

Länge 2

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

Geeignet für estrichbündigen geschlossenen Unterflurkanal

Geeignet für estrichüberdeckten Unterflurkanal

G

Gewicht je Lagermengeneinheit
  • UBDHB350 28-308R
    Bodendose-Hohlraum
    31 mm
    67 mm
    410 mm
    450 mm
    410 mm
    450 mm
    3
    310 mm
    Nein (0)
    Ja (1)
    2.981 kg
    Included accessories
    Mehr Informationen
  • UBDHB350 38-308R
    Bodendose-Hohlraum
    41 mm
    77 mm
    410 mm
    450 mm
    410 mm
    450 mm
    3
    310 mm
    Nein (0)
    Ja (1)
    3.073 kg
    Included accessories
    Mehr Informationen
  • UBDHB350 48-308R
    Bodendose-Hohlraum
    51 mm
    87 mm
    410 mm
    450 mm
    410 mm
    450 mm
    3
    310 mm
    Nein (0)
    Ja (1)
    3.169 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
