Art.-Nr. UBDHB190 48-160V

Bodendose-Hohlraum

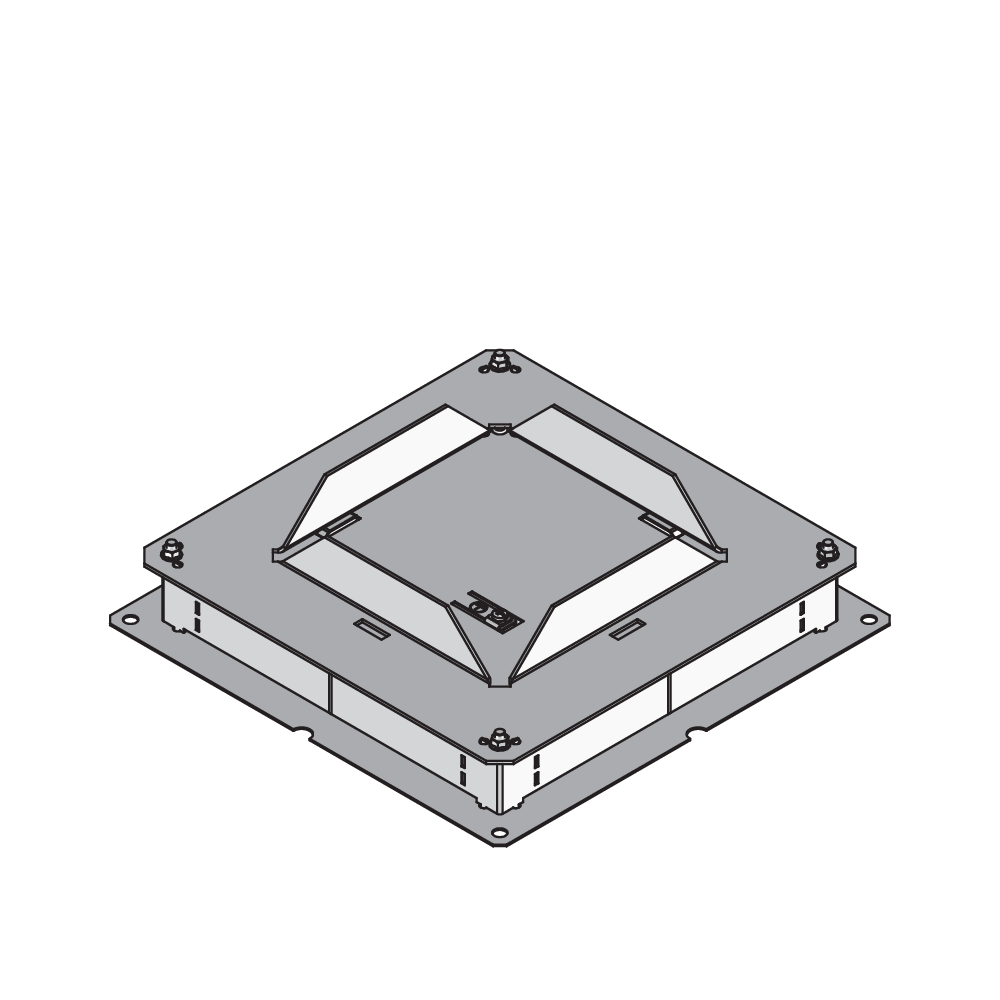

Hohlraumbodendose, 1-fach, eckig

Die Bauelemente UBDHB190 1V sind Hohlraumbodendosen, die als Zug- und Einbaudosen an estrichüberdeckte Unterflurkanäle montiert werden. Sie verfügen über eine Einbauöffnung zur Aufnahme eines Schalungskörpers, der bei der Endmontage durch eine viereckige Einbaueinheit ersetzt wird. Die mitgelieferten Erdungsklemmen kommen beim Potentialausgleich zum Einsatz. Die Bodendosen mit allseitig aufbiegbaren Seitenwänden sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Art.-Nr.
UBDHB190 48-160V
Höhe
51 mm
min. Einbauhöhe
87 mm
Breite 1
270 mm
Breite 2
290 mm
Länge 1
270 mm
Länge 2
290 mm
max. Anzahl installierbarer Gerätebecher
1
Einbaumaß
165 mm
Geeignet für estrichbündigen geschlossenen Unterflurkanal
Nein (0)
Geeignet für estrichüberdeckten Unterflurkanal
Ja (1)
Gewicht je Lagermengeneinheit
1.515 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B1

Breite 1

B2

Breite 2

L1

Länge 1

L2

Länge 2

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

Geeignet für estrichbündigen geschlossenen Unterflurkanal

Geeignet für estrichüberdeckten Unterflurkanal

G

Gewicht je Lagermengeneinheit

  • UBDHB190 28-160V
    Bodendose-Hohlraum
    Höhe
    31 mm
    min. Einbauhöhe
    67 mm
    Breite 1
    270 mm
    Breite 2
    290 mm
    Länge 1
    270 mm
    Länge 2
    290 mm
    max. Anzahl installierbarer Gerätebecher
    1
    Einbaumaß
    165 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Gewicht je Lagermengeneinheit
    1.391 kg
    Included accessories
    Mehr Informationen
  • UBDHB190 38-160V
    Bodendose-Hohlraum
    Höhe
    41 mm
    min. Einbauhöhe
    77 mm
    Breite 1
    270 mm
    Breite 2
    290 mm
    Länge 1
    270 mm
    Länge 2
    290 mm
    max. Anzahl installierbarer Gerätebecher
    1
    Einbaumaß
    165 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Gewicht je Lagermengeneinheit
    1.455 kg
    Included accessories
    Mehr Informationen
  • UBDHB190 48-160V
    Bodendose-Hohlraum
    Höhe
    51 mm
    min. Einbauhöhe
    87 mm
    Breite 1
    270 mm
    Breite 2
    290 mm
    Länge 1
    270 mm
    Länge 2
    290 mm
    max. Anzahl installierbarer Gerätebecher
    1
    Einbaumaß
    165 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Gewicht je Lagermengeneinheit
    1.515 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
