SH QS

Sammelhalter Metall

Der Sammelhalter SH QS dient der flexiblen und kostengünstigen Führung von Installationsleitungen oder kleineren Kabelbündeln an Wand oder Decke. Er ist 66 bzw. 92 mm hoch und für eine maximale Belastung bis 1,50 bzw. 3 kg/m ausgelegt. Der Sammelhalter besteht aus sendzimir-feuerverzinktem Stahl und ist entsprechend geeignet für die Verwendung im Funktionserhalt E30-E90. Die Montage muss mit Befestigungselementen erfolgen, die für den Brandschutz zugelassen sind.

Brandschutz
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

Kabelanzahl

max. Anzahl installierbarer Kabel

G

Gewicht je Lagermengeneinheit
  • SH 15Q S
    Sammelhalter
    Höhe
    66 mm
    Breite
    45 mm
    Länge
    31 mm
    max. Anzahl installierbarer Kabel
    15
    Gewicht je Lagermengeneinheit
    0.031 kg
    Mehr Informationen
  • SH 30Q S
    Sammelhalter
    Höhe
    92 mm
    Breite
    63 mm
    Länge
    34 mm
    max. Anzahl installierbarer Kabel
    30
    Gewicht je Lagermengeneinheit
    0.072 kg
    Mehr Informationen

Details

  • Brandschutz

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

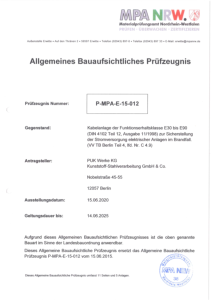

  • P-MPA-E-15-012 - Sammelhalter - AbP Funktionserhalt

    DIN 4102-12
    Kabelhersteller: Dätwyler, Eupen, Leoni Studer, Prysmian, Nexans
    Feuerwiderstandsdauer: F30; F60; F90
    Funktionserhaltklassen: E30; E60; F90
    Kabellast: ≤ 1,5 kg/m; ≤ 3,0 kg/m
    Befestigungsabstand: ≤ 0,6 m
    Kabelarten: JE-H(St)H, JE-H(St)HRH
    Gültigkeitsdauer: 15.06.2030

    PDF, 9 MB

    de
    Download

  • Rote Mappe - Funktionserhalt Tragkonstruktion DIN 4102-12

    Amtlich bauaufsichtliche Prüfzeugnisse mit PUK Tragkonstruktionen. Stand September 2023

    PDF, 333 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten KTS-Befestigungszubehör (Revit)

    BIM Daten KTS-Befestigungszubehör (Revit)

    BIM-Daten

    ZIP, 39 MB

    de en

Inklusivzubehör
