Art.-Nr. SH 15 ND FWK

Sammelhalter

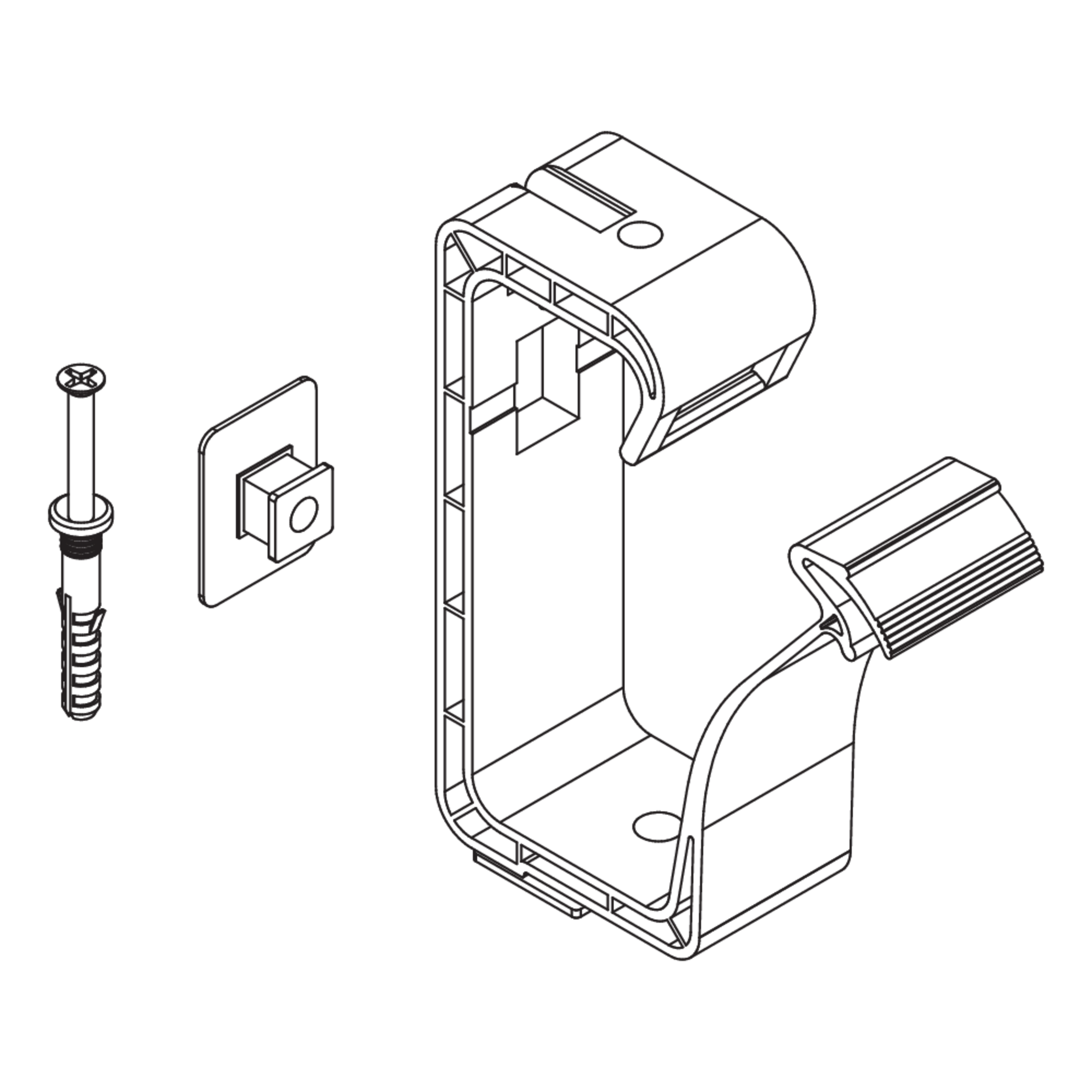

Sammelhalter, Kunststoff, mit Nageldübel

Der Sammelhalter SH ND K dient der flexiblen und kostengünstigen Führung von Installationsleitungen oder kleineren Kabelbündeln an Wand oder Decke. Inklusive sind Nageldübel und Befestigungssockel. Der Sammelhalter besteht aus halogen- und silikonfreiem Polyamid und ist in zwei Temperaturbeständigkeiten erhältlich: Er ist flammwidrig bis 750°C sowie bis 960°C gemäß Glühdrahtprüfung nach VDE 0471/DIN IEC 695 Teil 2-1. Der Sammelhalter fasst 15 bis 30 Kabel. Die Angaben beziehen sich auf NYM-Kabel (3x1,5 mm²).

Art.-Nr.
SH 15 ND FWK

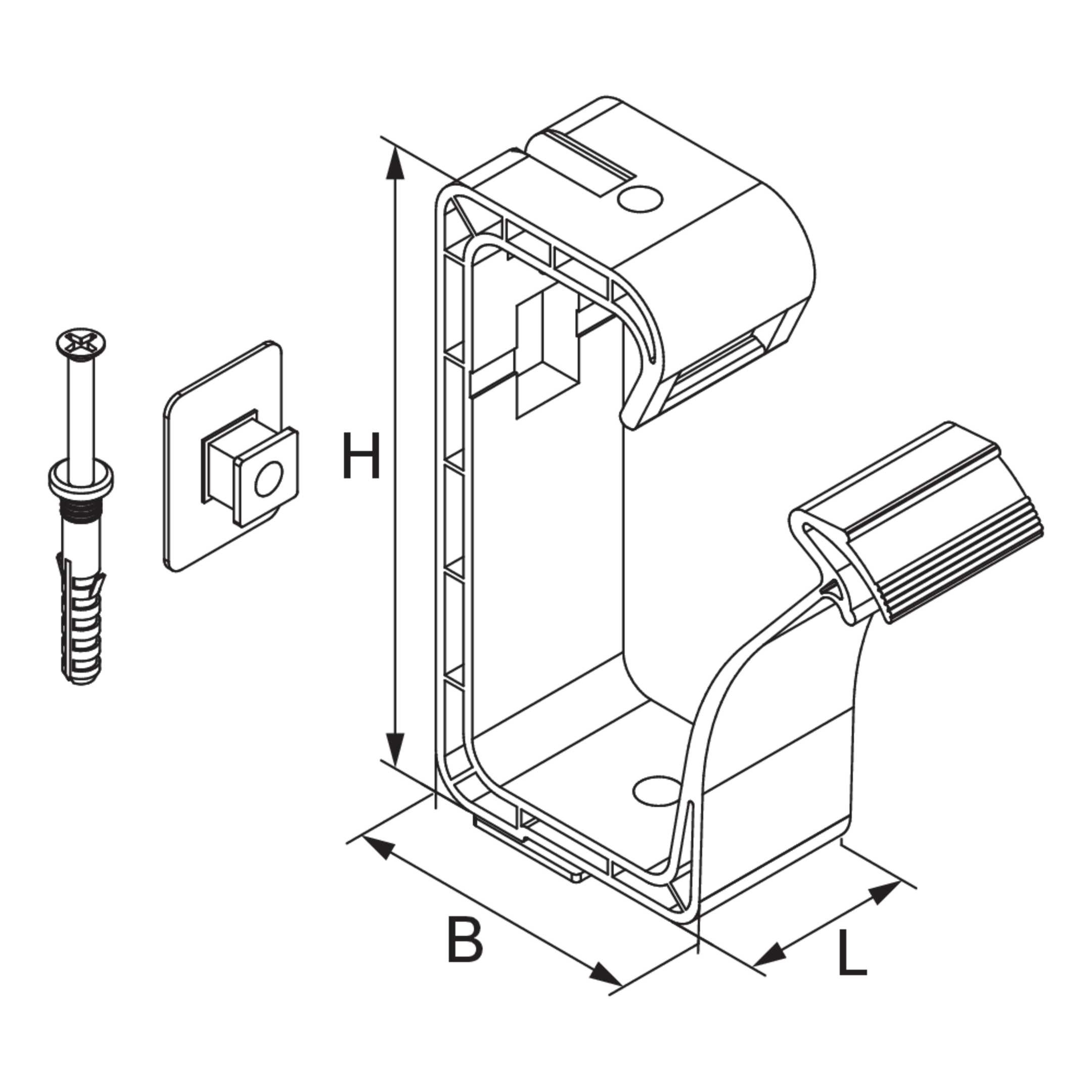

Höhe
94 mm
Breite
49 mm
Länge
28 mm
Farbe
RAL 7030
max. Anzahl installierbarer Kabel
15
Prüftemperatur
960 °C
Gewicht je Lagermengeneinheit
0.039 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Polyamid

Artikel

H

Höhe

B

Breite

L

Länge

Farbe

Kabelanzahl

max. Anzahl installierbarer Kabel

Tmax

Prüftemperatur

G

Gewicht je Lagermengeneinheit
  • SH 15 ND FWK
    Sammelhalter
    Höhe
    94 mm
    Breite
    49 mm
    Länge
    28 mm
    Farbe
    RAL 7030
    max. Anzahl installierbarer Kabel
    15
    Prüftemperatur
    960 °C
    Gewicht je Lagermengeneinheit
    0.039 kg
    Inklusivzubehör
    Mehr Informationen
  • SH 15 ND K
    Sammelhalter
    Höhe
    93 mm
    Breite
    48 mm
    Länge
    27 mm
    Farbe
    RAL 7035
    max. Anzahl installierbarer Kabel
    15
    Prüftemperatur
    750 °C
    Gewicht je Lagermengeneinheit
    0.035 kg
    Inklusivzubehör
    Mehr Informationen
  • SH 30 ND FWK
    Sammelhalter
    Höhe
    129 mm
    Breite
    60 mm
    Länge
    28 mm
    Farbe
    RAL 7030
    max. Anzahl installierbarer Kabel
    30
    Prüftemperatur
    960 °C
    Gewicht je Lagermengeneinheit
    0.060 kg
    Inklusivzubehör
    Mehr Informationen
  • SH 30 ND K
    Sammelhalter
    Höhe
    128 mm
    Breite
    59 mm
    Länge
    27 mm
    Farbe
    RAL 7035
    max. Anzahl installierbarer Kabel
    30
    Prüftemperatur
    750 °C
    Gewicht je Lagermengeneinheit
    0.056 kg
    Inklusivzubehör
    Mehr Informationen
