LGG 60

Steigetrasse, L-Profil, Funktionserhalt

Brandschutz

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

LGG 60-20-3S
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
200 mm
Breite 1
203 mm
Breite 2
185 mm
Länge
3000 mm
Streckenlast Leistungskabel
0.23 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
81 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
7.920 kg
Mehr Informationen
LGG 60-30-3S
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
300 mm
Breite 1
303 mm
Breite 2
285 mm
Länge
3000 mm
Streckenlast Leistungskabel
0.34 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
122 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
8.610 kg
Mehr Informationen
LGG 60-40-3S
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
400 mm
Breite 1
403 mm
Breite 2
385 mm
Länge
3000 mm
Streckenlast Leistungskabel
0.45 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
162 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
9.300 kg
Mehr Informationen
LGG 60-20S
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
200 mm
Breite 1
203 mm
Breite 2
185 mm
Länge
6000 mm
Streckenlast Leistungskabel
0.23 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
81 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
15.840 kg
Mehr Informationen
LGG 60-30S
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
300 mm
Breite 1
303 mm
Breite 2
285 mm
Länge
6000 mm
Streckenlast Leistungskabel
0.34 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
122 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
17.200 kg
Mehr Informationen
LGG 60-40S
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
400 mm
Breite 1
403 mm
Breite 2
385 mm
Länge
6000 mm
Streckenlast Leistungskabel
0.45 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
162 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
18.570 kg
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

LGG 60-20-3F
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
200 mm
Breite 1
203 mm
Breite 2
185 mm
Länge
3000 mm
Streckenlast Leistungskabel
0.23 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
81 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
8.480 kg
Mehr Informationen
LGG 60-30-3F
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
300 mm
Breite 1
303 mm
Breite 2
285 mm
Länge
3000 mm
Streckenlast Leistungskabel
0.34 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
122 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
9.210 kg
Mehr Informationen
LGG 60-40-3F
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
400 mm
Breite 1
403 mm
Breite 2
385 mm
Länge
3000 mm
Streckenlast Leistungskabel
0.45 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
162 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
9.950 kg
Mehr Informationen
LGG 60-20F
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
200 mm
Breite 1
203 mm
Breite 2
185 mm
Länge
6000 mm
Streckenlast Leistungskabel
0.23 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
81 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
16.950 kg
Mehr Informationen
LGG 60-30F
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
300 mm
Breite 1
303 mm
Breite 2
285 mm
Länge
6000 mm
Streckenlast Leistungskabel
0.34 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
122 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
18.420 kg
Mehr Informationen
LGG 60-40F
Kabelleiter geschweißt
Höhe
60 mm
Holmhöhe
60 mm
Breite
400 mm
Breite 1
403 mm
Breite 2
385 mm
Länge
6000 mm
Streckenlast Leistungskabel
0.45 kN/m
max. Belastung
1.50 kN
Betreten verboten
Ja (1)
Querschnittsfläche
162 cm²
Geeignet für Funktionserhalt
Ja
Gewicht je Lagermengeneinheit
19.890 kg
Mehr Informationen

Details

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Heinze.de

Ausschreibungstext zu diesem Produkt

Zubehör

Downloads

de
GA-2025/097 - YN - Brandschutztechnische Aussage
DIN 4102-12
Normtragekonstruktion: Steigetrassen
Feuerwiderstandsdauer: F30; F60; F90
Funktionserhaltklassen: E30; E60; F90
Kabellast: ≤ 20 kg/m
Befestigungsabstand: ≤ 1,2 m
Produkt/breite: STU-BS 50 ≤ 600; LGG 60 ≤ 400; ST-BS 81 ≤ 600
Gültigkeitsdauer: 03.02.2031
PDF (1.60 MB)
DownloadDownload

de
GA-2024/011 - Gutachterliche Stellungnahme
DIN 4102-12
Normtragekonstruktion: hängende Steigetrassen 3,5m
Feuerwiderstandsdauer: F30; F60; F90
Funktionserhaltklassen: E30; E60; F90
Kabellast: ≤ 20 kg/m
Befestigungsabstand: ≤ 1,2 m
Gültigkeitsdauer: 19.01.2029
PDF (1.76 MB)
DownloadDownload

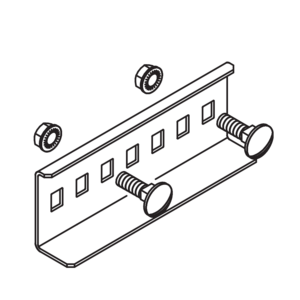

Inklusivzubehör
