KWMS

Wand-/Stielkonsole, mittelschwer

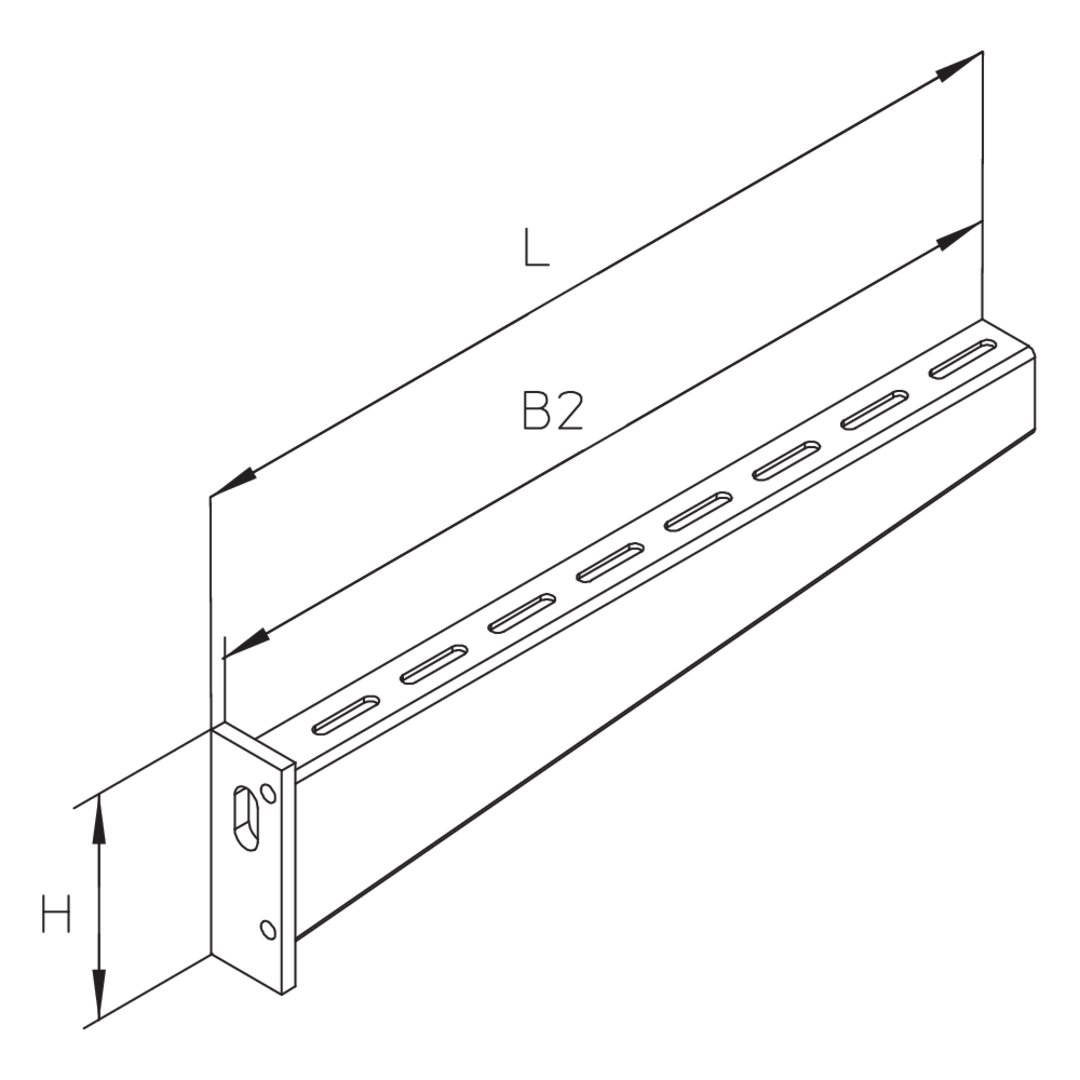

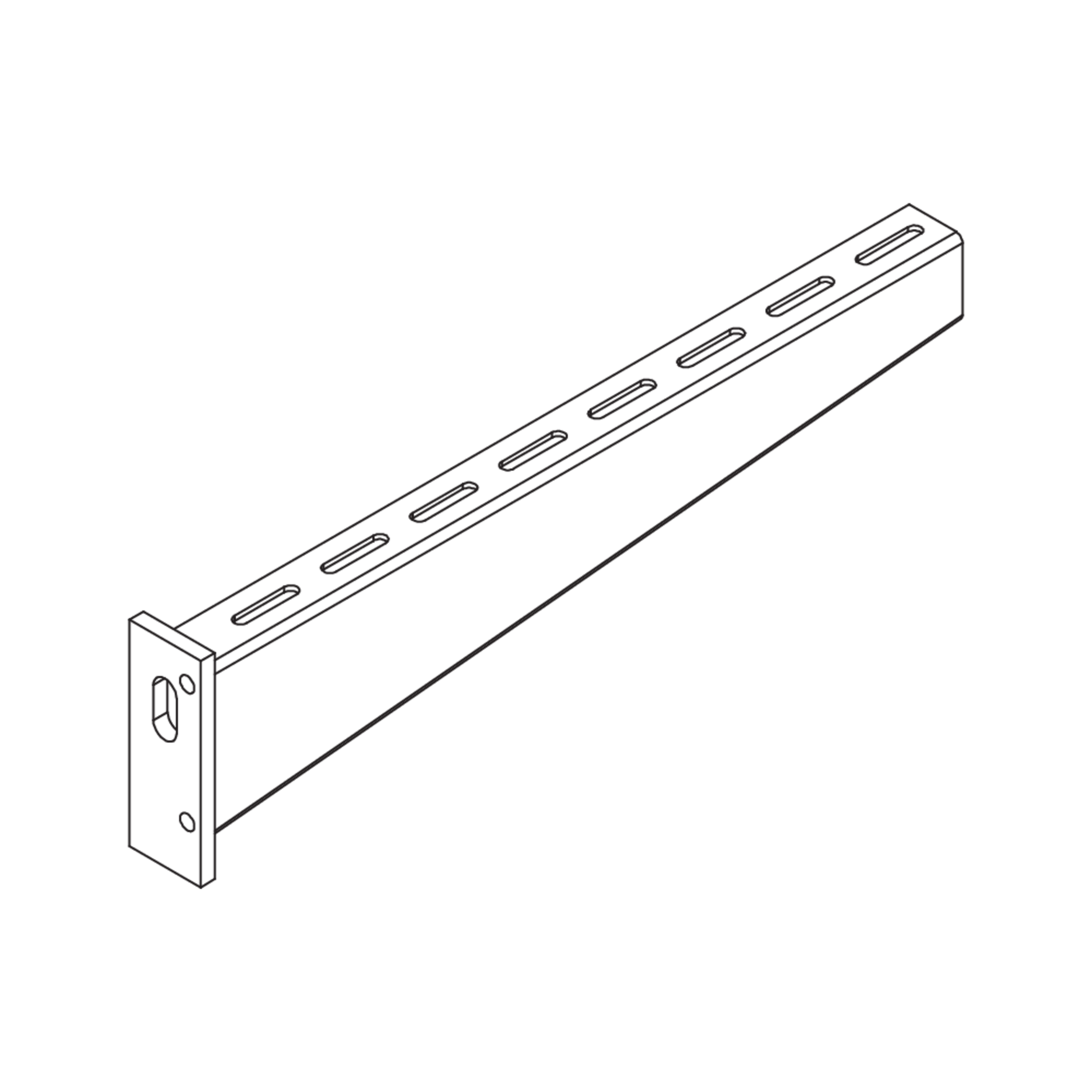

Die Wand-/Stielkonsole KWMS mit angeschweißter Rückenplatte ist für Lasten bis 3,8 kN vorgesehen und eignet sich insbesondere für Kabelleitern mit Bahnbreiten bis 600 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden. Der Ausleger KWMS findet zudem als Stielkonsole im U-Stiel-System Anwendung. FD/P: Faktor zur Berechnung der Dübellast FD mit tatsächlicher Konsollast P bzw. Summe tatsächlicher Konsollasten. Die Lastangaben gelten nur bei hinreichender Verankerung mit dem kraftaufnehmenden Untergrund bzw. bei vorschriftsmäßiger Montage an Hängestielen.

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B1

B2

L

Pmax

FD/P

G

  • KWMS 010F
    Konsole mittelschwer
    110 mm
    100 mm
    120 mm
    128 mm
    3.80 kN
    1.36
    0.530 kg
  • KWMS 020F
    Konsole mittelschwer
    110 mm
    200 mm
    220 mm
    228 mm
    3.80 kN
    1.81
    0.760 kg
  • KWMS 030F
    Konsole mittelschwer
    110 mm
    300 mm
    320 mm
    328 mm
    3.80 kN
    2.32
    0.990 kg
  • KWMS 040F
    Konsole mittelschwer
    110 mm
    400 mm
    420 mm
    428 mm
    3.80 kN
    2.86
    1.210 kg
  • KWMS 050F
    Konsole mittelschwer
    110 mm
    500 mm
    520 mm
    528 mm
    3.80 kN
    3.42
    1.430 kg
  • KWMS 060F
    Konsole mittelschwer
    110 mm
    600 mm
    620 mm
    628 mm
    3.80 kN
    3.99
    1.650 kg

Stahl, galvanisch verzinkt

Artikel

H

B1

B2

L

Pmax

FD/P

G

  • KWMS 010GV
    Konsole mittelschwer
    110 mm
    100 mm
    120 mm
    128 mm
    3.80 kN
    1.36
    0.495 kg
  • KWMS 020GV
    Konsole mittelschwer
    110 mm
    200 mm
    220 mm
    228 mm
    3.80 kN
    1.81
    0.710 kg
  • KWMS 030GV
    Konsole mittelschwer
    110 mm
    300 mm
    320 mm
    328 mm
    3.80 kN
    2.32
    0.925 kg
  • KWMS 040GV
    Konsole mittelschwer
    110 mm
    400 mm
    420 mm
    428 mm
    3.80 kN
    2.86
    1.130 kg
  • KWMS 050GV
    Konsole mittelschwer
    110 mm
    500 mm
    520 mm
    528 mm
    3.80 kN
    3.42
    1.336 kg
  • KWMS 060GV
    Konsole mittelschwer
    110 mm
    600 mm
    620 mm
    628 mm
    3.80 kN
    3.99
    1.542 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

B1

B2

L

Pmax

FD/P

G

  • KWMS 010E
    Konsole mittelschwer
    110 mm
    100 mm
    120 mm
    128 mm
    3.80 kN
    1.36
    0.510 kg
  • KWMS 020E
    Konsole mittelschwer
    110 mm
    200 mm
    220 mm
    228 mm
    3.80 kN
    1.81
    0.730 kg
  • KWMS 030E
    Konsole mittelschwer
    110 mm
    300 mm
    320 mm
    328 mm
    3.80 kN
    2.32
    0.940 kg
  • KWMS 040E
    Konsole mittelschwer
    110 mm
    400 mm
    420 mm
    428 mm
    3.80 kN
    2.86
    1.160 kg
  • KWMS 050E
    Konsole mittelschwer
    110 mm
    500 mm
    520 mm
    528 mm
    3.80 kN
    3.42
    1.370 kg
  • KWMS 060E
    Konsole mittelschwer
    110 mm
    600 mm
    620 mm
    628 mm
    3.80 kN
    3.99
    1.580 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

B1

B2

L

Pmax

FD/P

G

  • KWMS 010E4
    Konsole mittelschwer
    110 mm
    100 mm
    120 mm
    128 mm
    3.80 kN
    1.36
    0.520 kg
  • KWMS 020E4
    Konsole mittelschwer
    110 mm
    200 mm
    220 mm
    228 mm
    3.80 kN
    1.81
    0.740 kg
  • KWMS 030E4
    Konsole mittelschwer
    110 mm
    300 mm
    320 mm
    328 mm
    3.80 kN
    2.32
    0.950 kg
  • KWMS 040E4
    Konsole mittelschwer
    110 mm
    400 mm
    420 mm
    428 mm
    3.80 kN
    2.86
    1.170 kg
  • KWMS 050E4
    Konsole mittelschwer
    110 mm
    500 mm
    520 mm
    528 mm
    3.80 kN
    3.42
    1.380 kg
  • KWMS 060E4
    Konsole mittelschwer
    110 mm
    600 mm
    620 mm
    628 mm
    3.80 kN
    3.99
    1.600 kg
