KWD

Schwenkkonsole

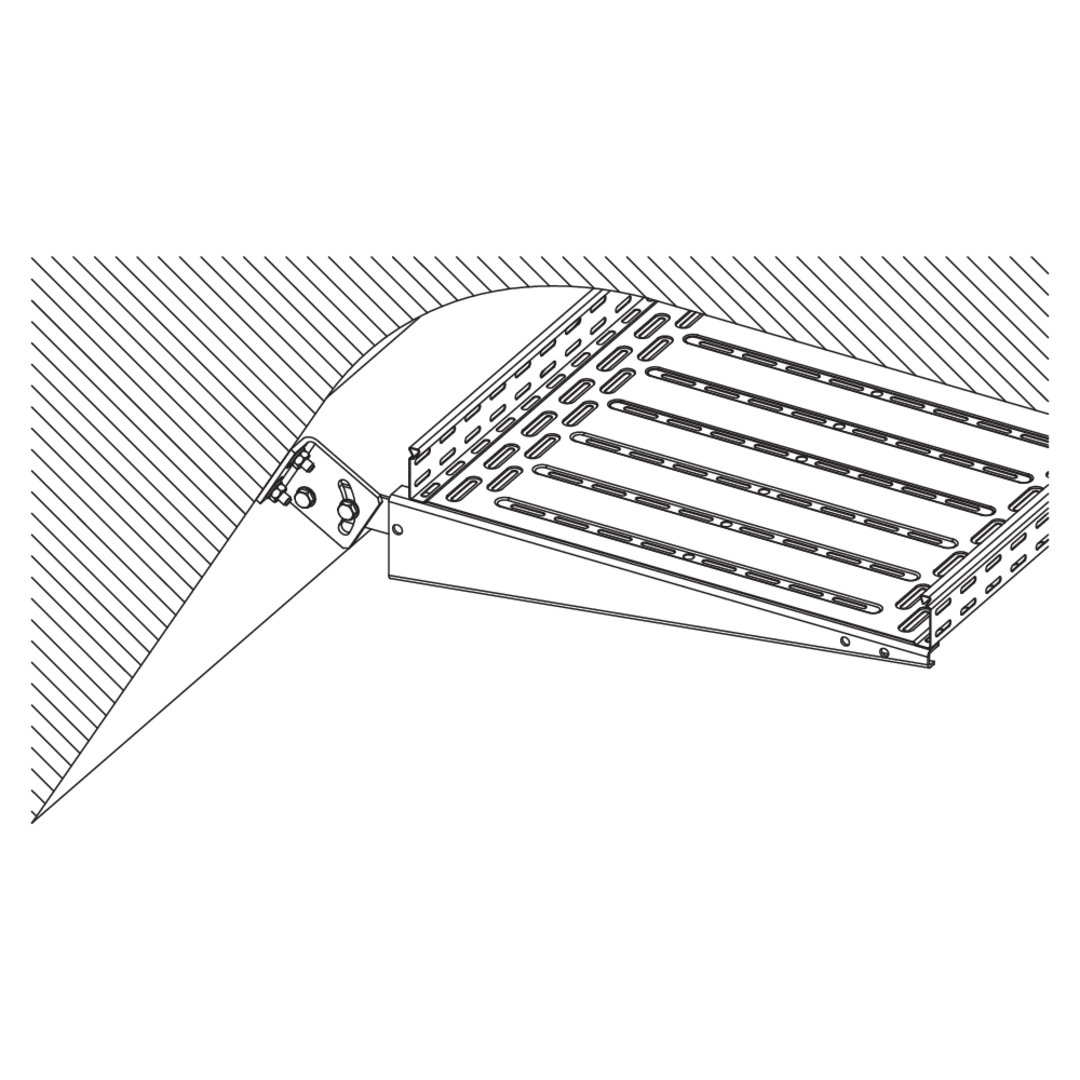

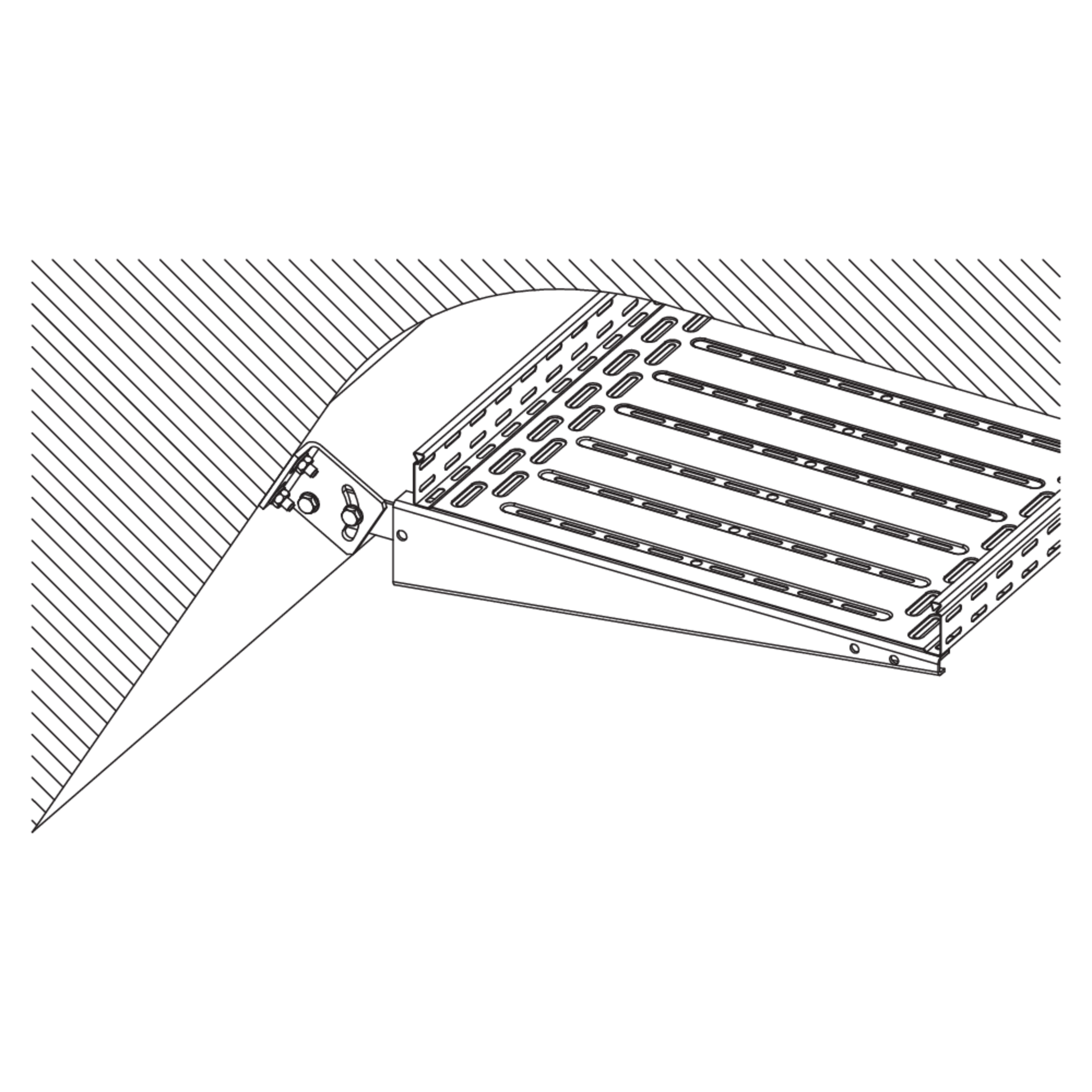

Die Schwenkkonsole KWD ist für den Einsatz an geneigten Wänden bis 60° vorgesehen.
Sie trägt Lasten bis zu 1,9 kN und ist geeignet für Kabelrinne bis 600 mm Breite.
Die hochfesten Schrauben benötigen ein MA von 83 Nm.

Kontakt aufnehmen Datenblatt herunterladen

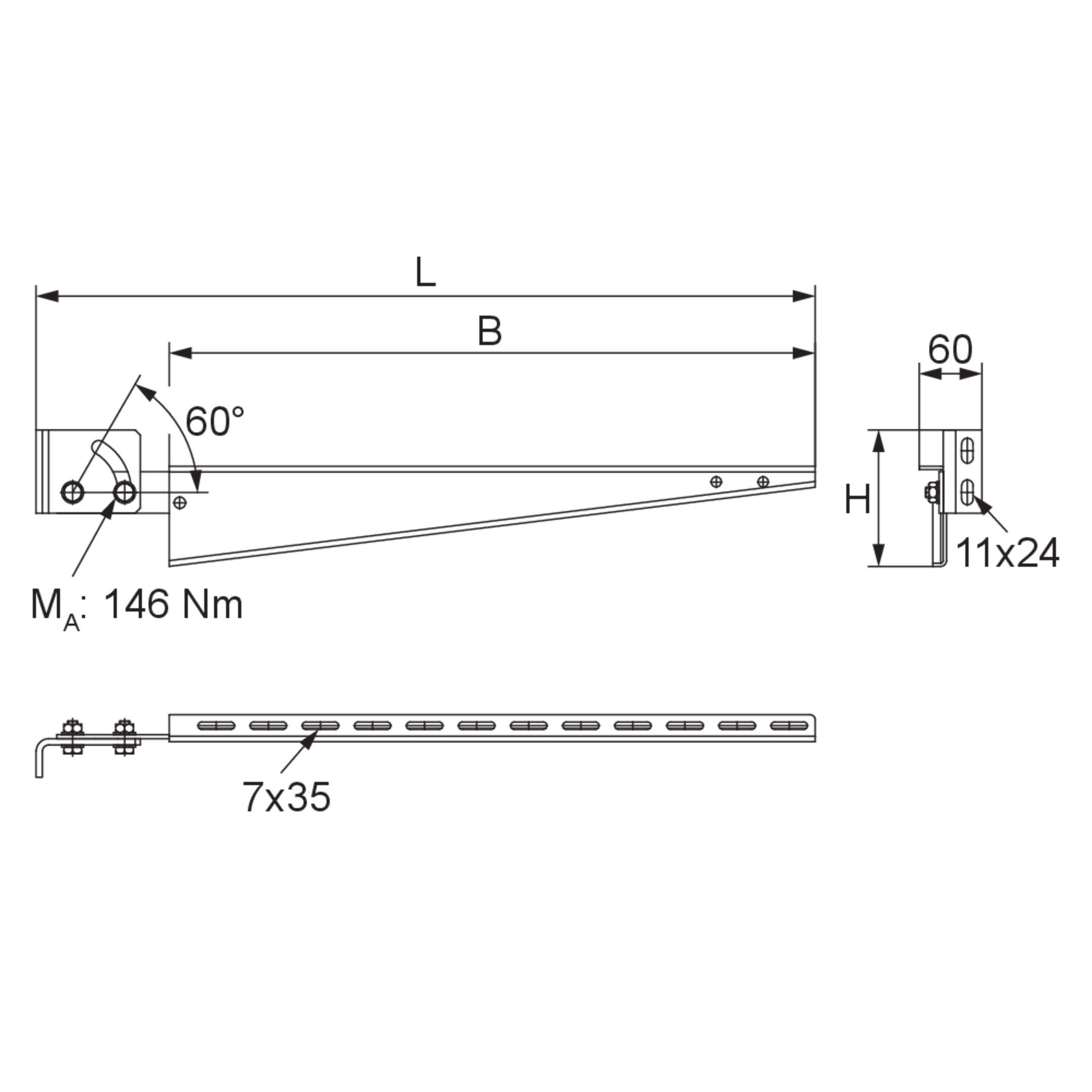

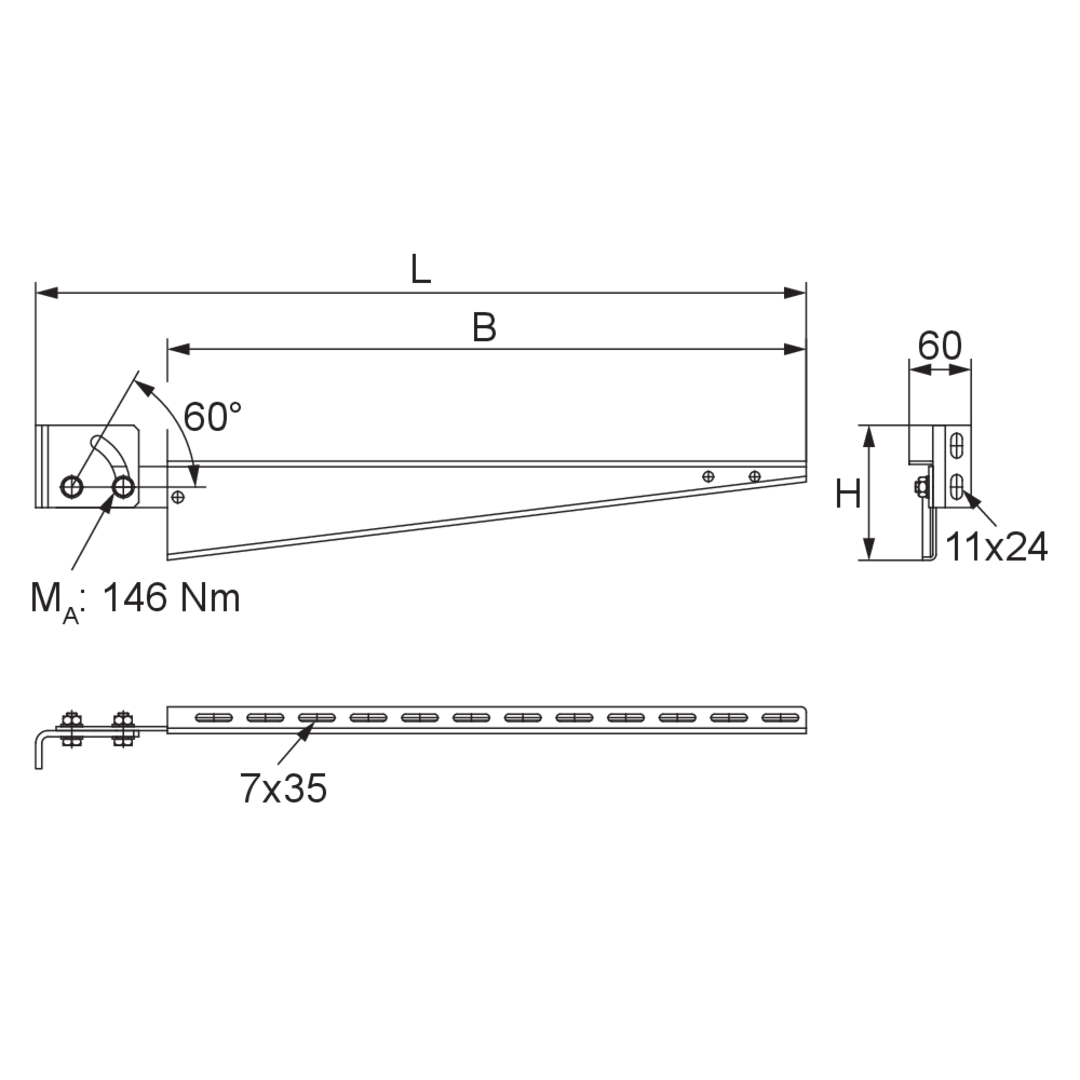

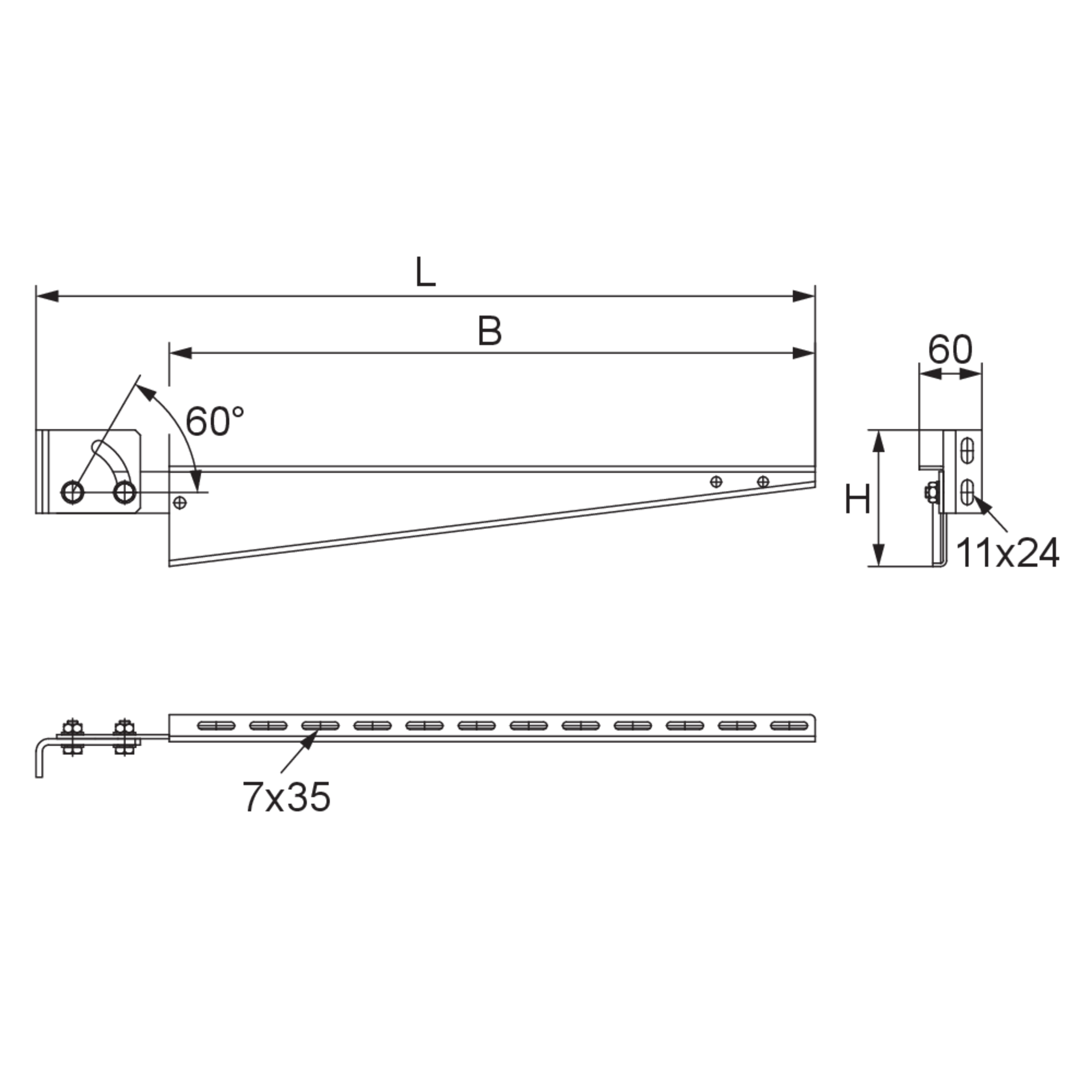

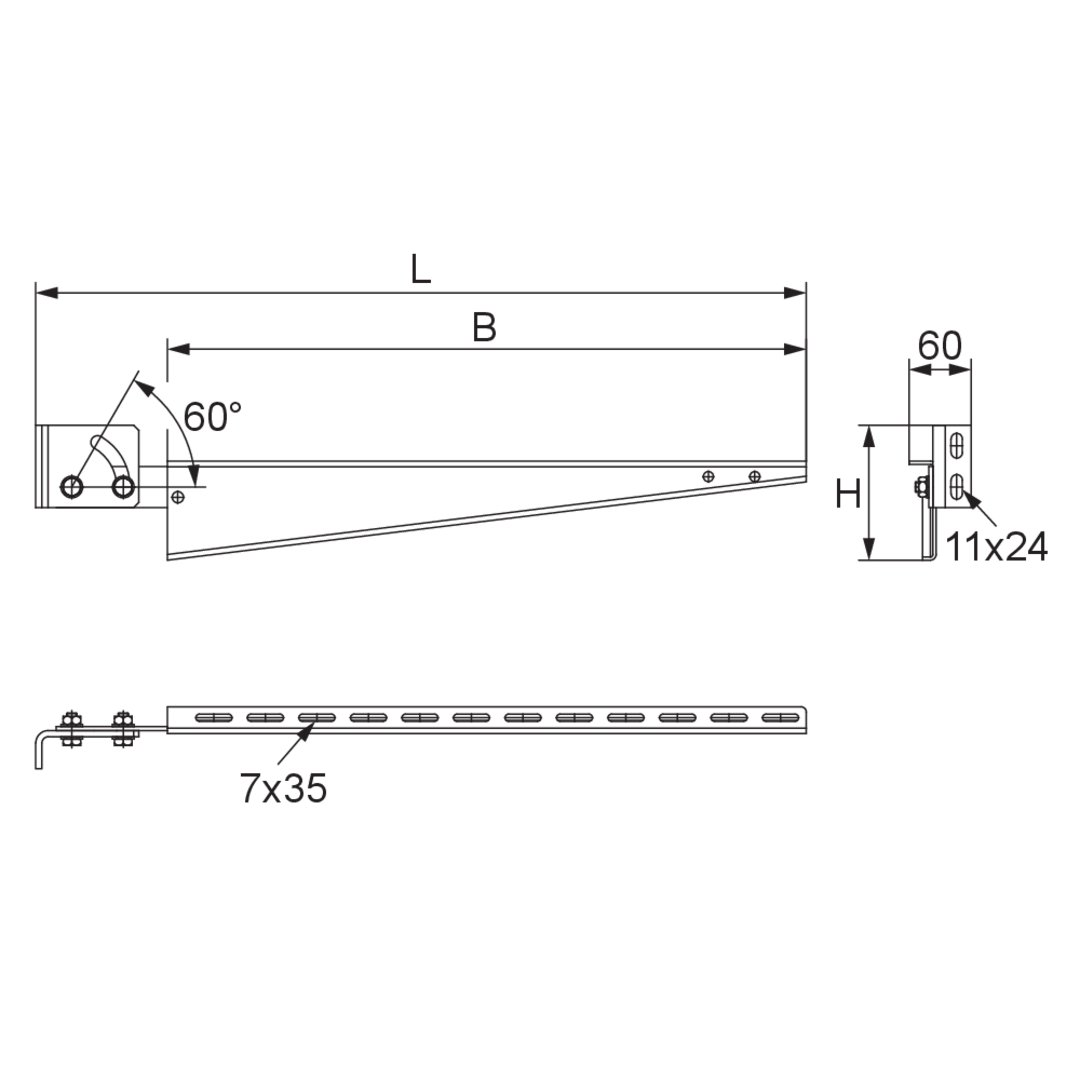

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Nutzbreite

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit

MA

Anziehdrehmoment
  • KWD 020F
    Schwenkkonsole
    80 mm
    220 mm
    350 mm
    1.91 kN
    0.973 kg
    83 Nm
    Inklusivzubehör
    Mehr Informationen
  • KWD 030F
    Schwenkkonsole
    80 mm
    320 mm
    450 mm
    1.7 kN
    1.075 kg
    83 Nm
    Inklusivzubehör
    Mehr Informationen
  • KWD 040F
    Schwenkkonsole
    110 mm
    420 mm
    550 mm
    1.48 kN
    1.396 kg
    83 Nm
    Inklusivzubehör
    Mehr Informationen
  • KWD 050F
    Schwenkkonsole
    130 mm
    520 mm
    650 mm
    1.26 kN
    1.824 kg
    83 Nm
    Inklusivzubehör
    Mehr Informationen
  • KWD 060F
    Schwenkkonsole
    130 mm
    620 mm
    750 mm
    1.05 kN
    2.049 kg
    83 Nm
    Inklusivzubehör
    Mehr Informationen
