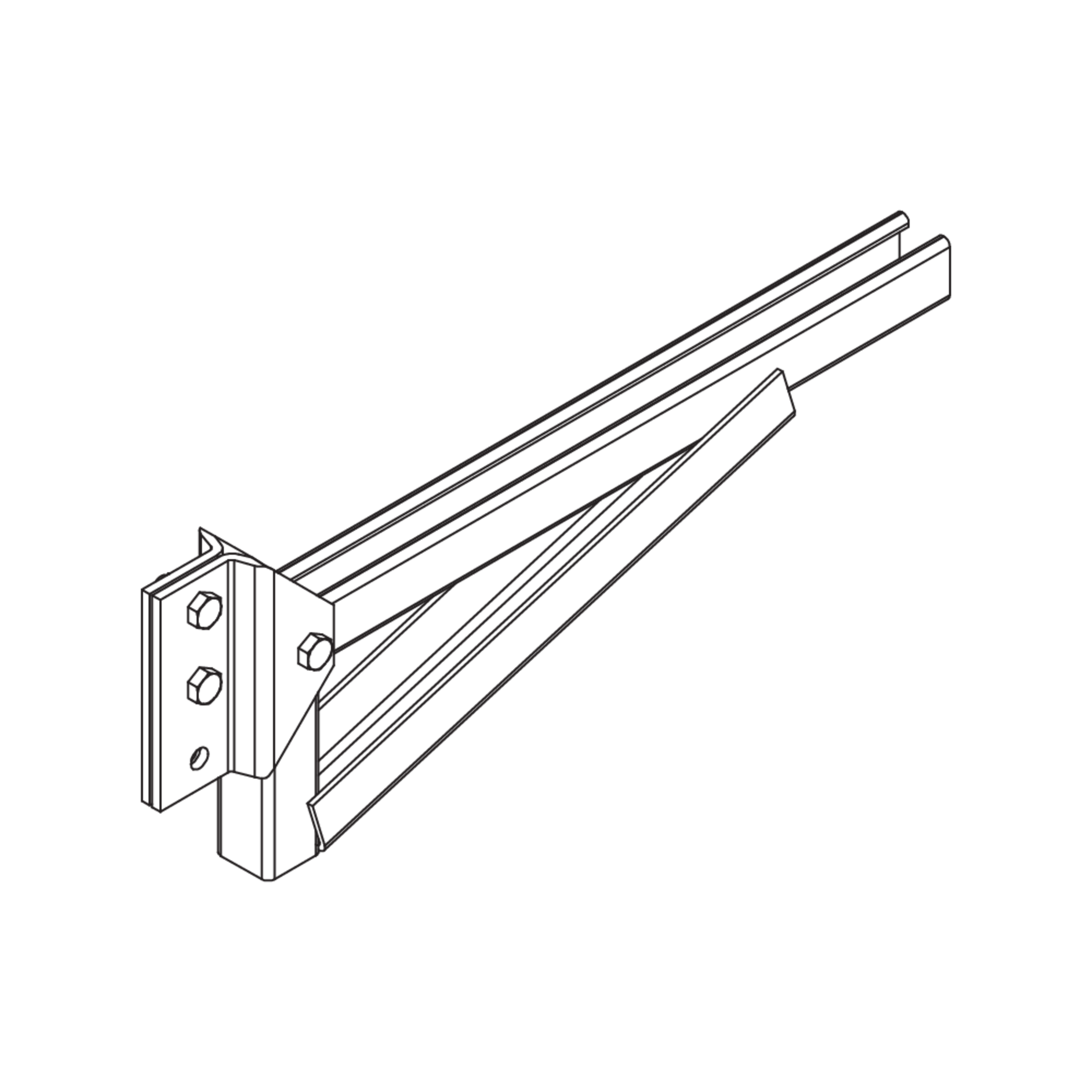

KTSS

Konsole, sehr schwer, KDI/KHI

Die Stielkonsole KTSS wird am Konsolhalter KDI oder KHI befestigt und ist für maximale Lasten bis zu 12 kN vorgesehen. Sie steht in tauchfeuerverzinktem Stahl zur Verfügung.

Kontakt aufnehmen Datenblatt herunterladen

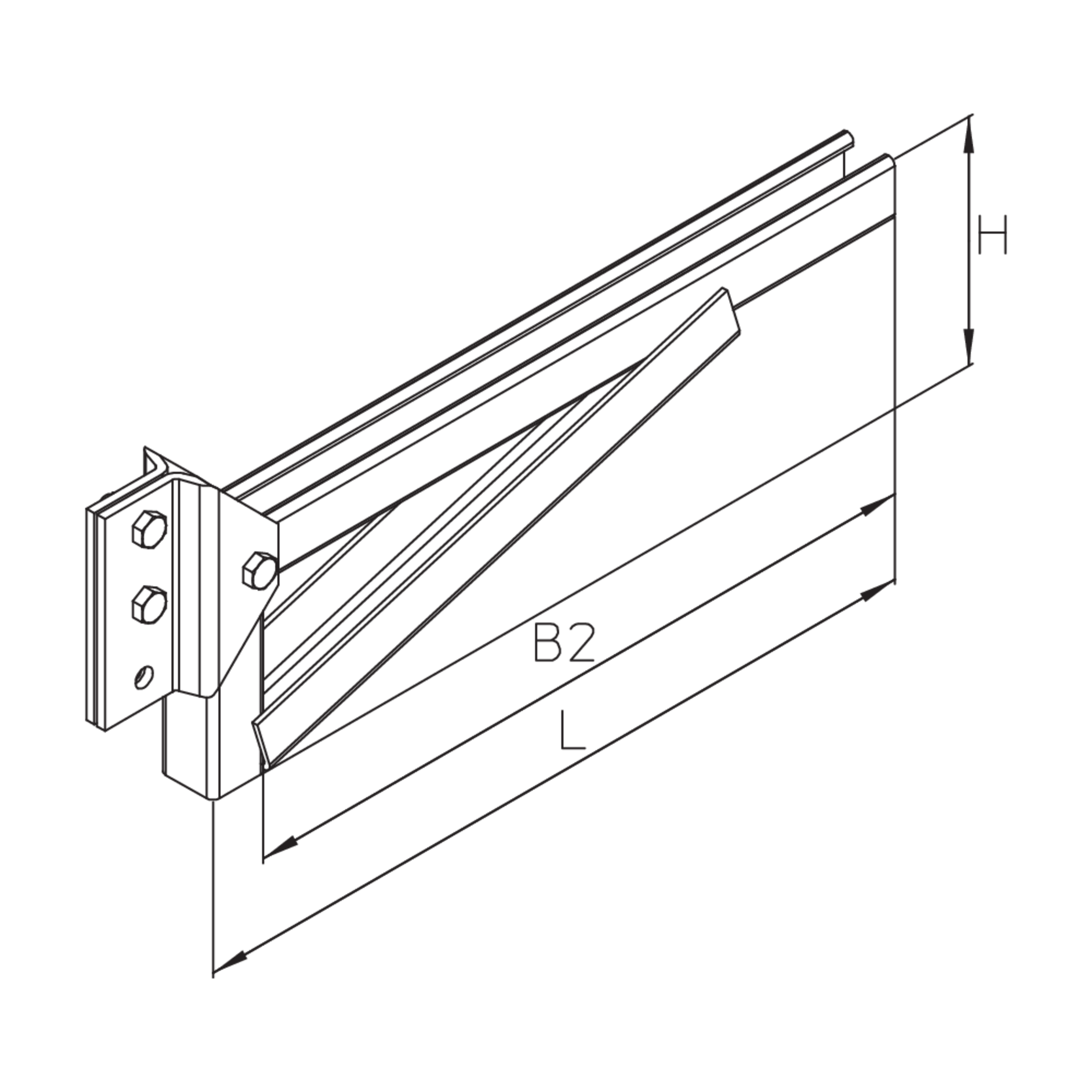

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit
  • KTSS 020F
    Konsole
    Höhe
    100 mm
    Breite 1
    200 mm
    Breite 2
    280 mm
    Länge
    321 mm
    max. Belastung
    12.00 kN
    Gewicht je Lagermengeneinheit
    2.595 kg
    Mehr Informationen
  • KTSS 030F
    Konsole
    Höhe
    135 mm
    Breite 1
    300 mm
    Breite 2
    380 mm
    Länge
    421 mm
    max. Belastung
    12.00 kN
    Gewicht je Lagermengeneinheit
    3.195 kg
    Mehr Informationen
  • KTSS 040F
    Konsole
    Höhe
    165 mm
    Breite 1
    400 mm
    Breite 2
    480 mm
    Länge
    521 mm
    max. Belastung
    12.00 kN
    Gewicht je Lagermengeneinheit
    3.775 kg
    Mehr Informationen
  • KTSS 050F
    Konsole
    Höhe
    200 mm
    Breite 1
    500 mm
    Breite 2
    580 mm
    Länge
    621 mm
    max. Belastung
    12.00 kN
    Gewicht je Lagermengeneinheit
    4.365 kg
    Mehr Informationen
  • KTSS 060F
    Konsole
    Höhe
    230 mm
    Breite 1
    600 mm
    Breite 2
    680 mm
    Länge
    721 mm
    max. Belastung
    12.00 kN
    Gewicht je Lagermengeneinheit
    4.685 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Tragkonstruktionssysteme Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de en

  • Tragkonstruktionssysteme - Technische Information

    Technische Information

    PDF, 19 MB

    de en

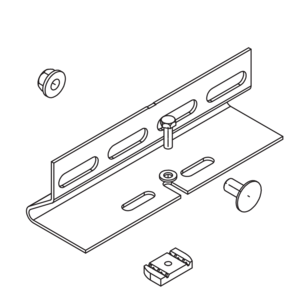

Inklusivzubehör
