KSL

Stielkonsole, leicht

Die Stielkonsole KSL wird am Konsolhalter KDSL befestigt und ist für maximale Lasten bis 1,3 kN vorgesehen. Sie besteht aus einem mittig gelochten W-/Trapezprofil 60 x 20 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden. FD/P: Faktor zur Berechnung der Dübellast FD mit tatsächlicher Konsollast P bzw. Summe tatsächlicher Konsollasten.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

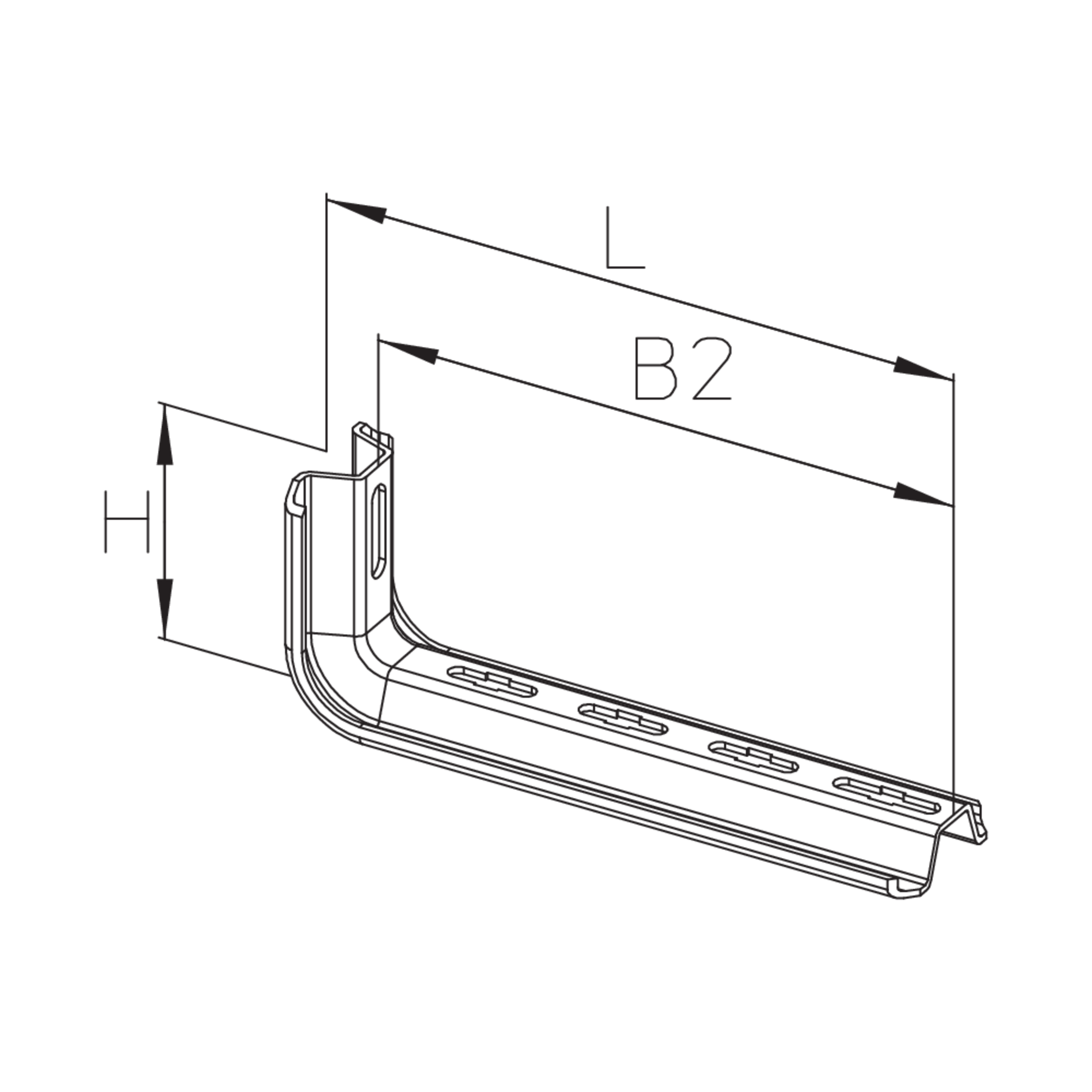

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • KSL 010S
    Konsole
    Höhe
    90 mm
    Breite 1
    100 mm
    Breite 2
    120 mm
    Länge
    145 mm
    max. Belastung
    1,30 kN
    Gewicht je Lagermengeneinheit
    0,380 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 015S
    Konsole
    Höhe
    90 mm
    Breite 1
    150 mm
    Breite 2
    170 mm
    Länge
    195 mm
    max. Belastung
    1,00 kN
    Gewicht je Lagermengeneinheit
    0,460 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 020S
    Konsole
    Höhe
    90 mm
    Breite 1
    200 mm
    Breite 2
    220 mm
    Länge
    245 mm
    max. Belastung
    0,90 kN
    Gewicht je Lagermengeneinheit
    0,550 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 025S
    Konsole
    Höhe
    90 mm
    Breite 1
    250 mm
    Breite 2
    270 mm
    Länge
    295 mm
    max. Belastung
    0,70 kN
    Gewicht je Lagermengeneinheit
    0,630 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 030S
    Konsole
    Höhe
    90 mm
    Breite 1
    300 mm
    Breite 2
    320 mm
    Länge
    345 mm
    max. Belastung
    0,60 kN
    Gewicht je Lagermengeneinheit
    0,710 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 040S
    Konsole
    Höhe
    90 mm
    Breite 1
    400 mm
    Breite 2
    420 mm
    Länge
    445 mm
    max. Belastung
    0,50 kN
    Gewicht je Lagermengeneinheit
    0,880 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • KSL 010F
    Konsole
    Höhe
    90 mm
    Breite 1
    100 mm
    Breite 2
    120 mm
    Länge
    145 mm
    max. Belastung
    1,30 kN
    Gewicht je Lagermengeneinheit
    0,400 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 015F
    Konsole
    Höhe
    90 mm
    Breite 1
    150 mm
    Breite 2
    170 mm
    Länge
    195 mm
    max. Belastung
    1,00 kN
    Gewicht je Lagermengeneinheit
    0,490 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 020F
    Konsole
    Höhe
    90 mm
    Breite 1
    200 mm
    Breite 2
    220 mm
    Länge
    245 mm
    max. Belastung
    0,90 kN
    Gewicht je Lagermengeneinheit
    0,580 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 025F
    Konsole
    Höhe
    90 mm
    Breite 1
    250 mm
    Breite 2
    270 mm
    Länge
    295 mm
    max. Belastung
    0,70 kN
    Gewicht je Lagermengeneinheit
    0,670 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 030F
    Konsole
    Höhe
    90 mm
    Breite 1
    300 mm
    Breite 2
    320 mm
    Länge
    345 mm
    max. Belastung
    0,60 kN
    Gewicht je Lagermengeneinheit
    0,750 kg
    Inklusivzubehör
    Mehr Informationen
  • KSL 040F
    Konsole
    Höhe
    90 mm
    Breite 1
    400 mm
    Breite 2
    420 mm
    Länge
    445 mm
    max. Belastung
    0,50 kN
    Gewicht je Lagermengeneinheit
    0,940 kg
    Inklusivzubehör
    Mehr Informationen
