KLTL

Trägerklemmbefestigung Kabelleiter

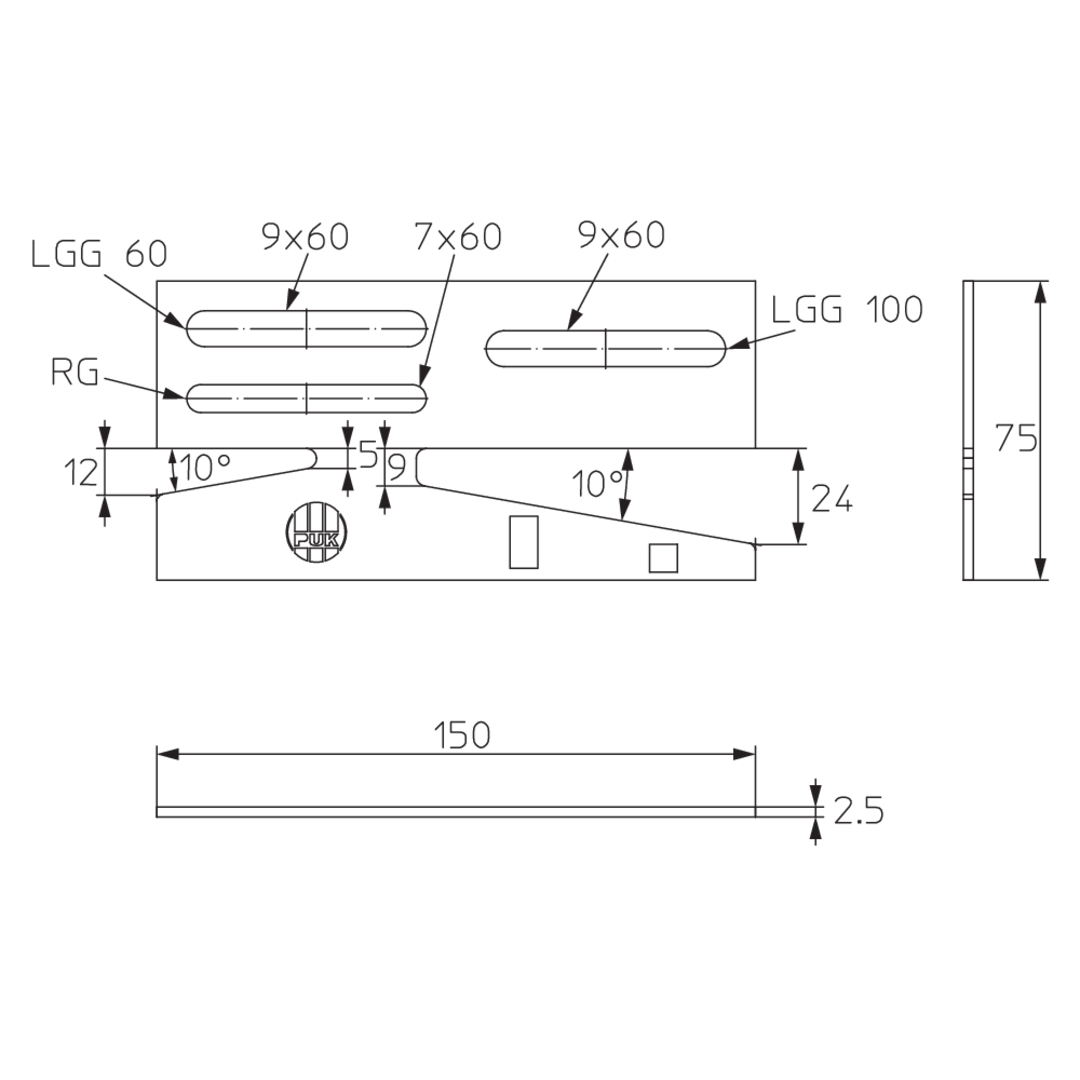

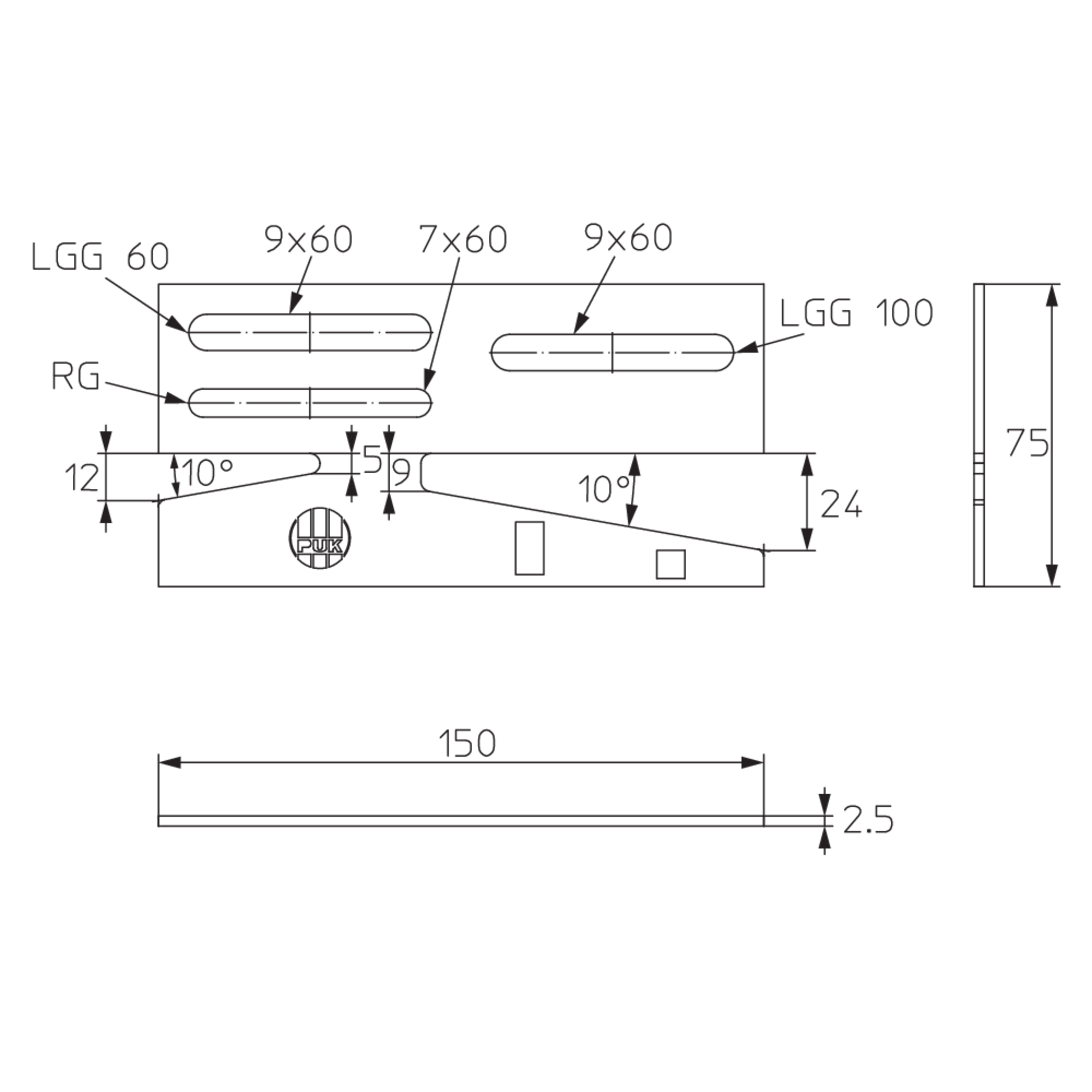

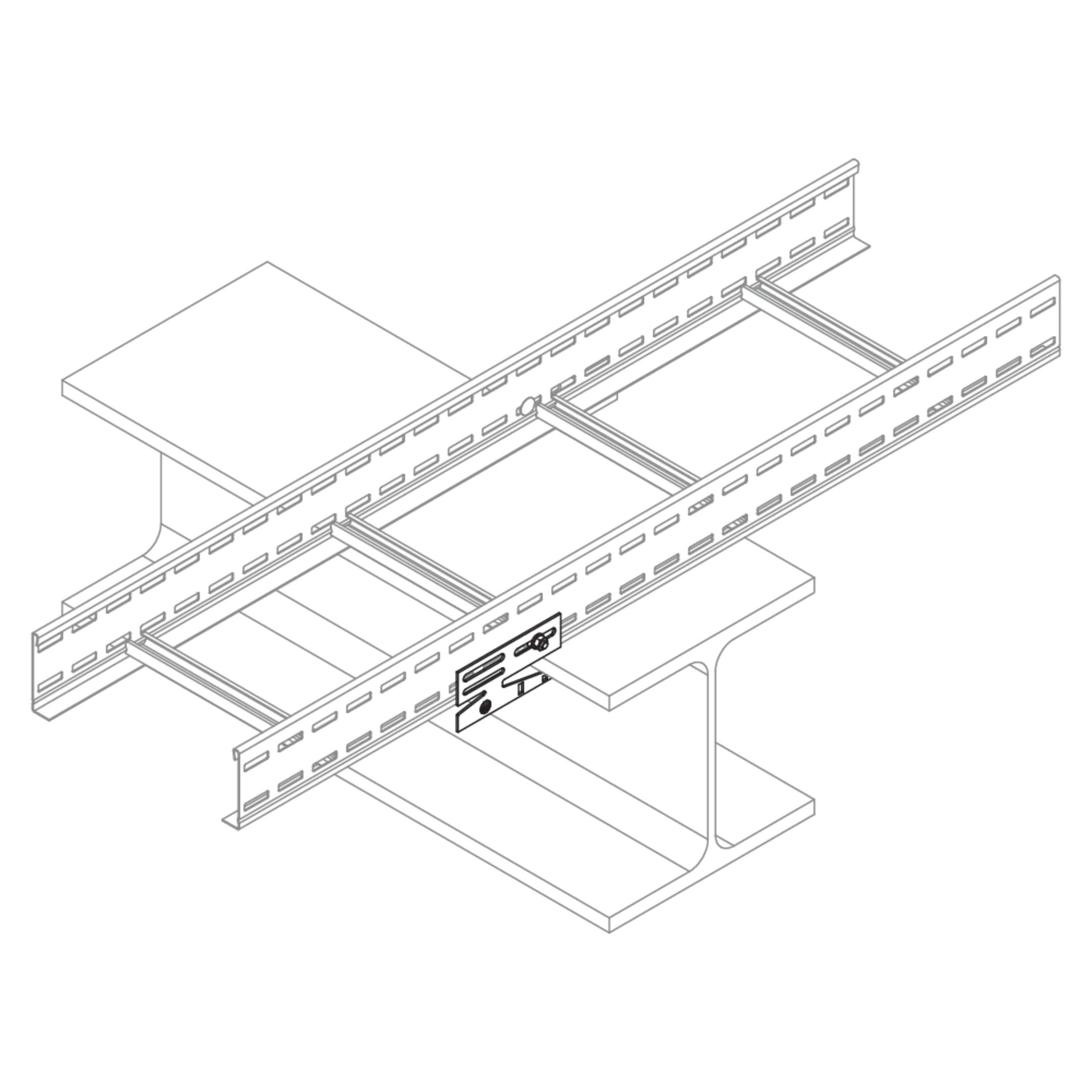

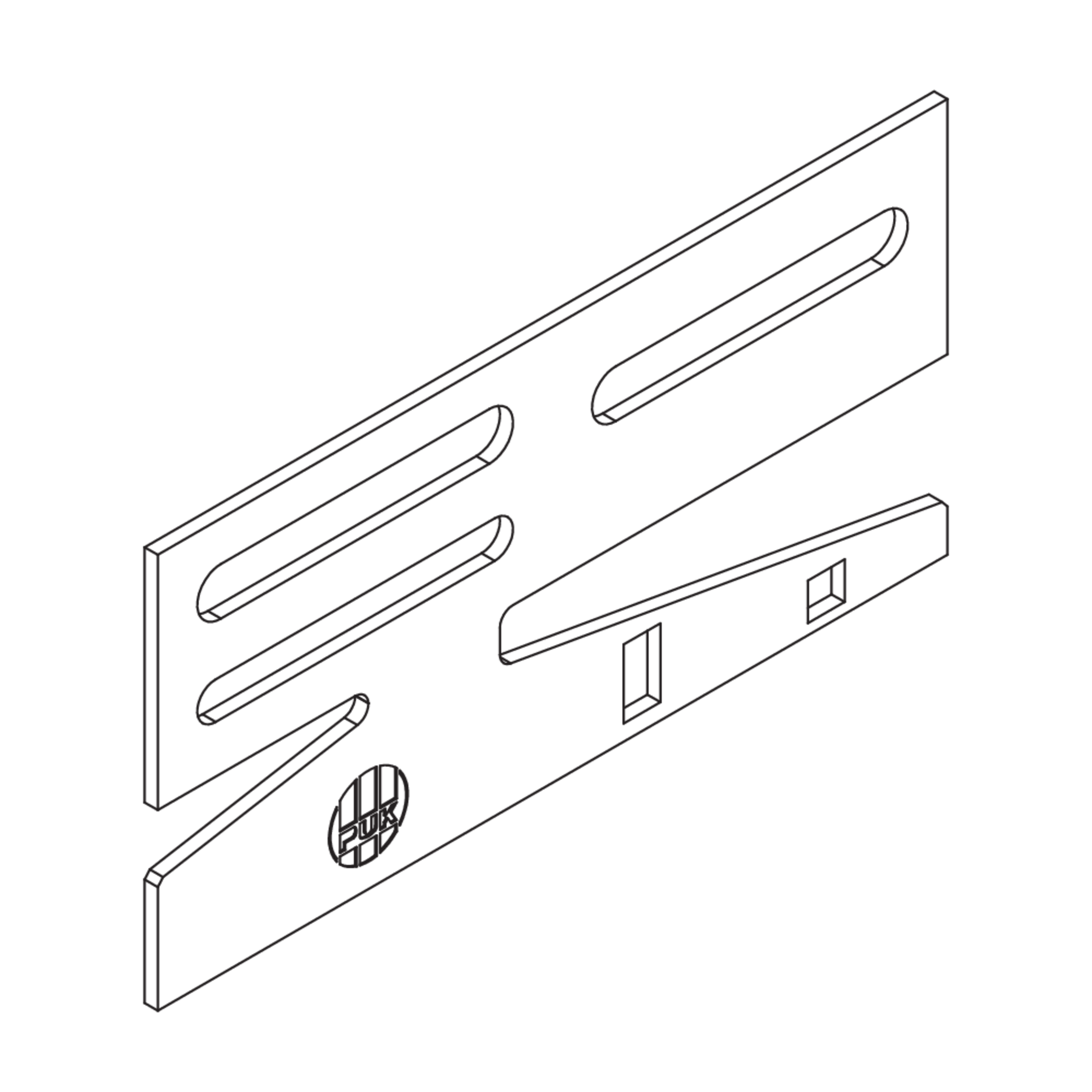

Die Trägerklemme KLTL dient der Klemmbefestigung von Kabelleitern an waagerecht kreuzenden Stahlträgern. Eine versetzt angeordnete Platzierung der Klemme verhindert eine Bewegung in Längsrichtung. Zwei Kerbstellen am Klemmschenkel ermöglichen eine Anpassung des Schenkels an kürzere Trägerflansche. Für Träger-Flanschstärke 5 - 22 mm.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

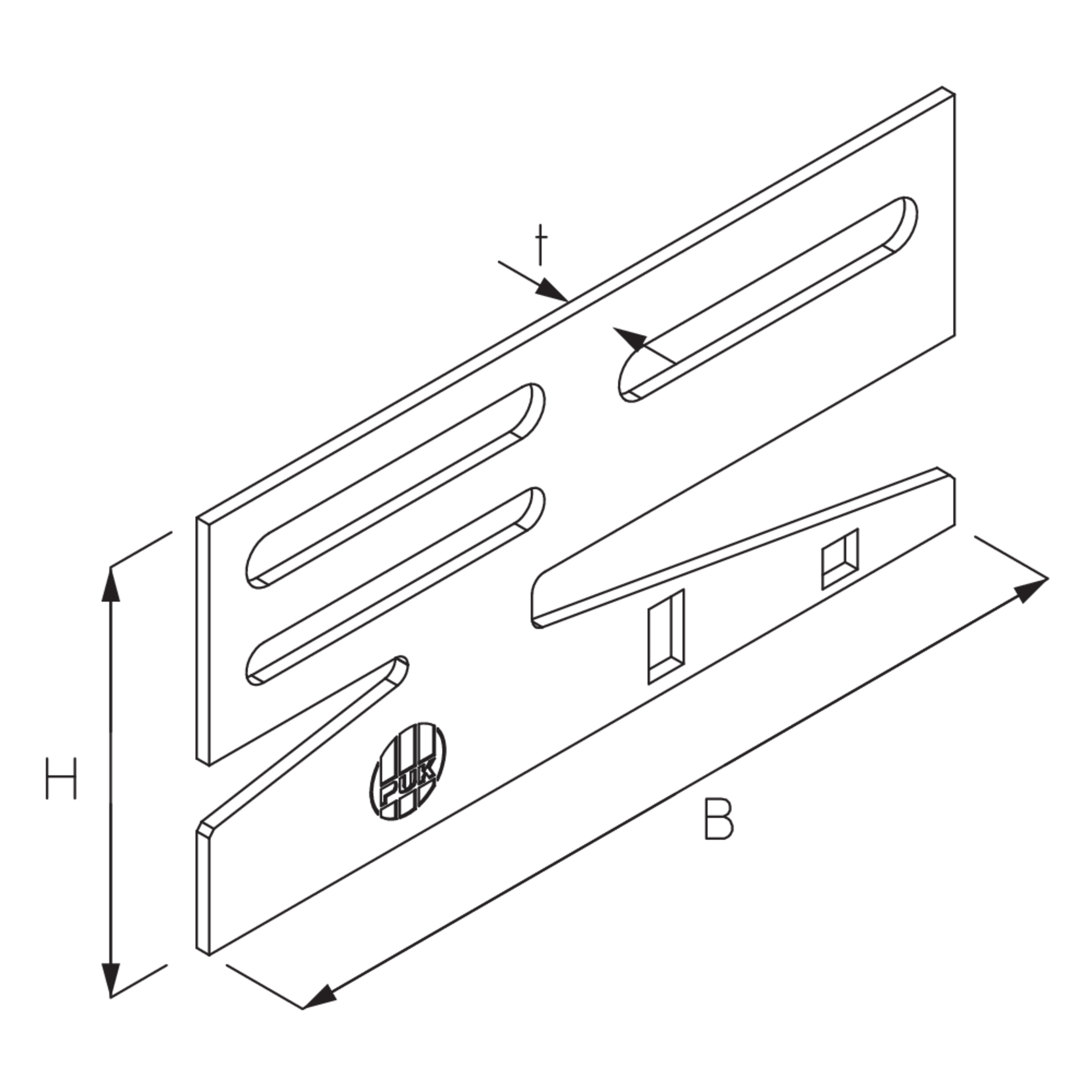

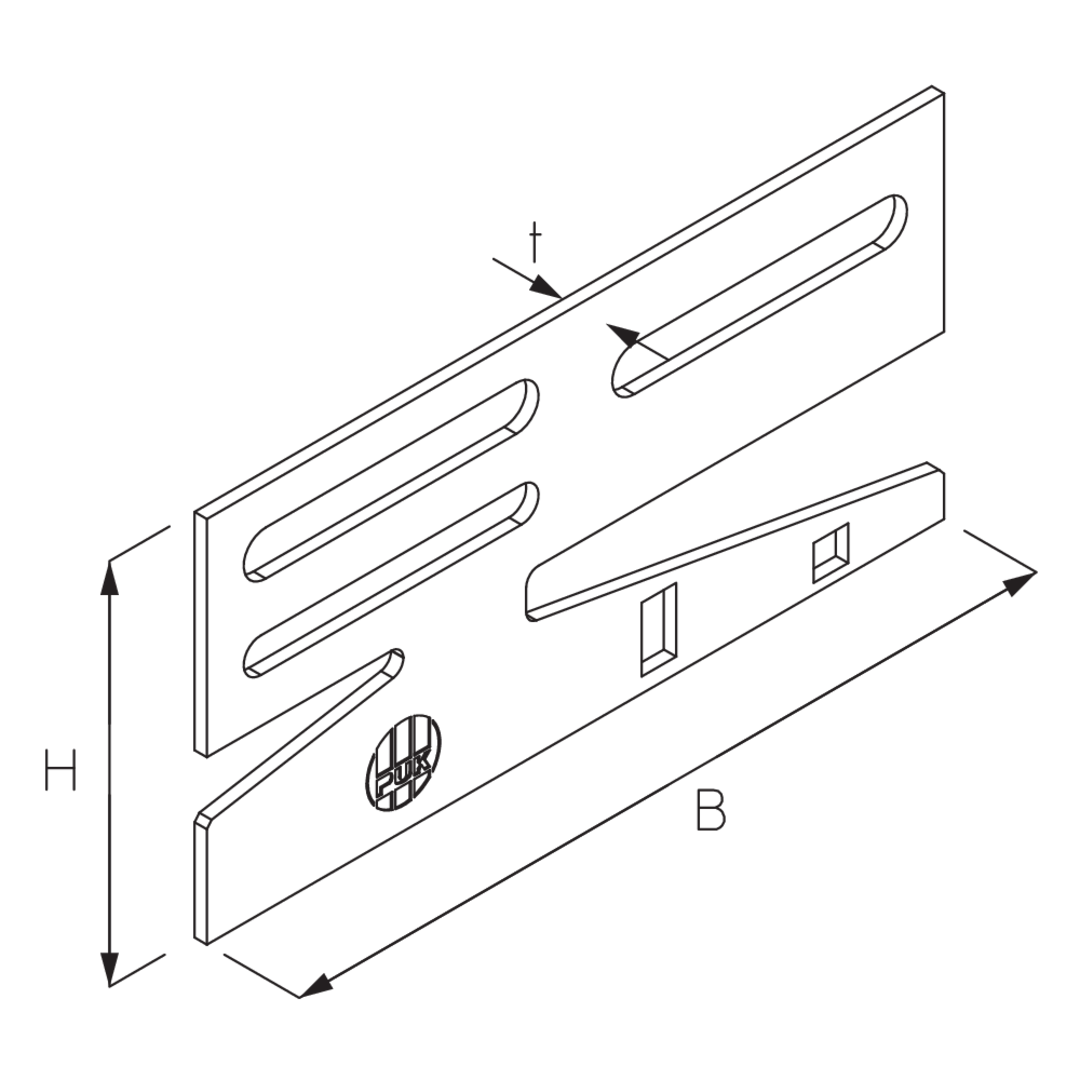

H

Höhe

B

Breite

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KLTL S
    Trägerklemmbefestigung Kabelleiter
    75 mm
    150 mm
    2.50 mm
    0.173 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KLTL F
    Trägerklemmbefestigung Kabelleiter
    75 mm
    150 mm
    2.50 mm
    0.184 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KLTL E
    Trägerklemmbefestigung Kabelleiter
    75 mm
    150 mm
    2.50 mm
    0.174 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KLTL E4
    Trägerklemmbefestigung Kabelleiter
    75 mm
    150 mm
    2.50 mm
    0.175 kg
    Included accessories
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelleitern - Montageanleitung

    Montageanleitung für LGG Kabelleitern

    PDF, 2 MB

    de en

  • Kabelleitern - Technische Information

    Technische Information für LGG Kabelleitern

    PDF, 2 MB

    de en

  • Kabelleiter LGG, LGGS

    Kompaktübersicht

    PDF, 2 MB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten LGG Kabelleitern

    BIM Daten LGG Kabelleitern

    BIM-Daten

    ZIP, 6 MB

    de en

Inklusivzubehör
