JXM W 41/27

Montageschiene, warmgewalzt, gezahnt

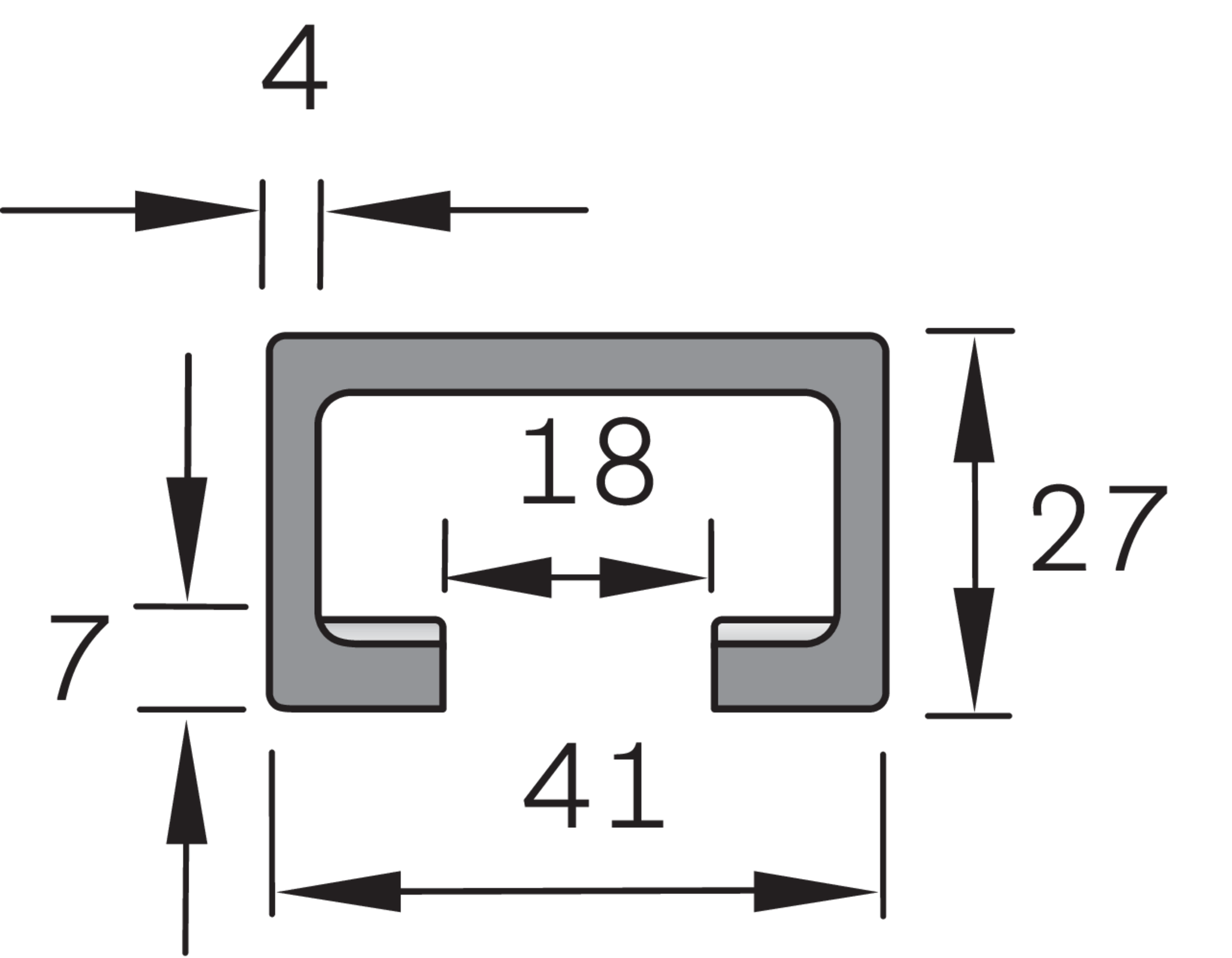

Die Montageschiene JXM W 41/27 besitzt die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE und wird aus feuerverzinktem Stahl (fv), Edelstahl (A4) oder walzblankem Stahl (wb) hergestellt. Sie bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 25 kN und der Querkraft (VRd) von 6,2 kN. Die Montageschiene ist in der Standardlänge von 6000 mm lieferbar und wird mit den Schrauben JXH M12 - JXH M16 gepaart. Ihre Profilbreite beträgt 41 mm, die Profilhöhe 17 mm.

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, blank

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JXMW4127 R-6000
    JORDAHL Montageschiene gezahnt W41/27
    Profilhöhe
    17 mm
    Profilbreite
    41 mm
    Länge
    6000 mm
    Materialstärke
    4 mm
    Querschnittsfläche
    4.272 cm2
    Gewicht je Lagermengeneinheit
    20.292 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JXMW4127 FV-6000
    JORDAHL Montageschiene gezahnt W41/27
    Profilhöhe
    17 mm
    Profilbreite
    41 mm
    Länge
    6000 mm
    Materialstärke
    4 mm
    Querschnittsfläche
    4.272 cm2
    Gewicht je Lagermengeneinheit
    22.140 kg
    Mehr Informationen

Details

  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

Inklusivzubehör
