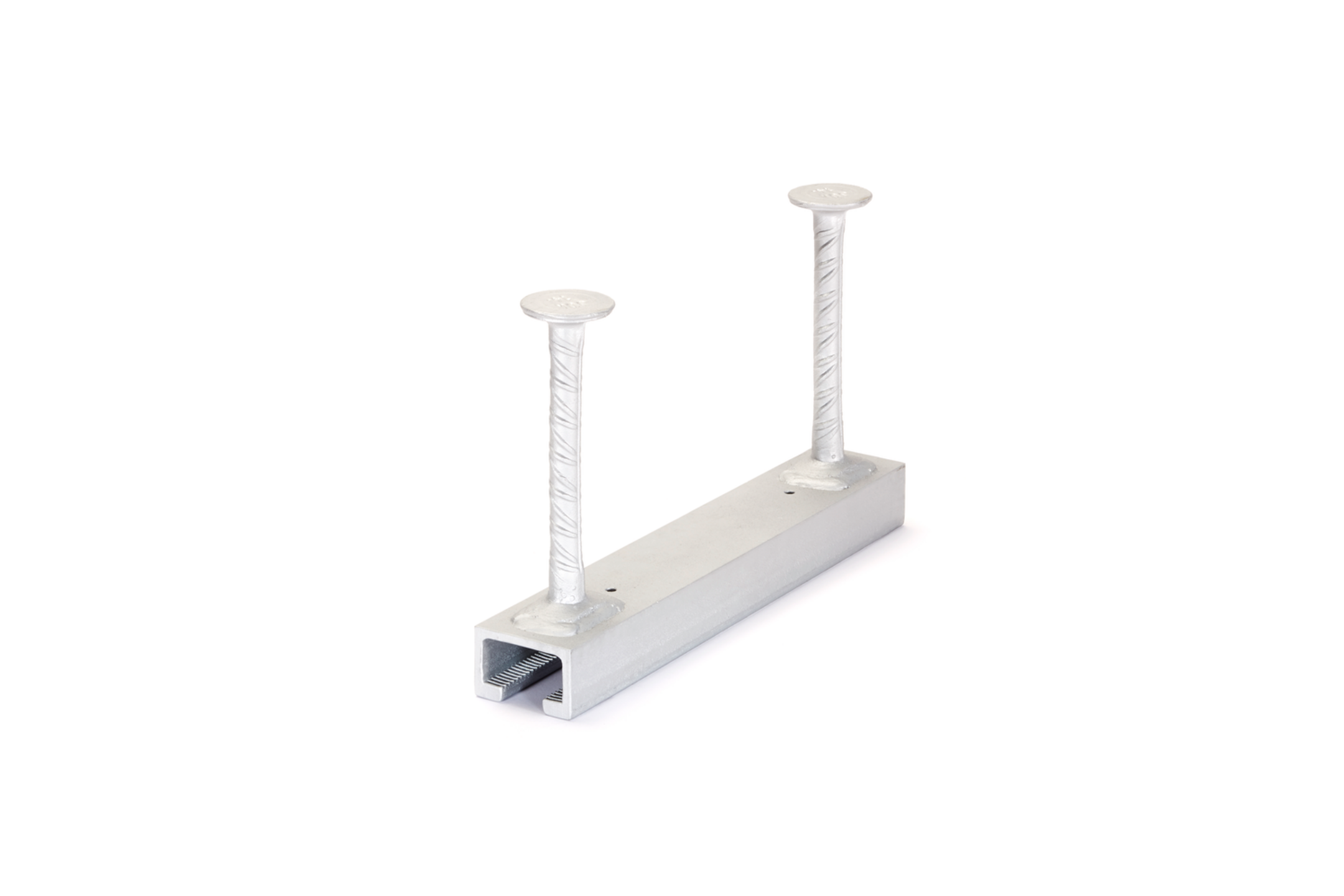

JXA PC W 53/34

Ankerschiene, warmgewalzt, gezahnt, Rippenanker mit großem Hinterschnittprofil

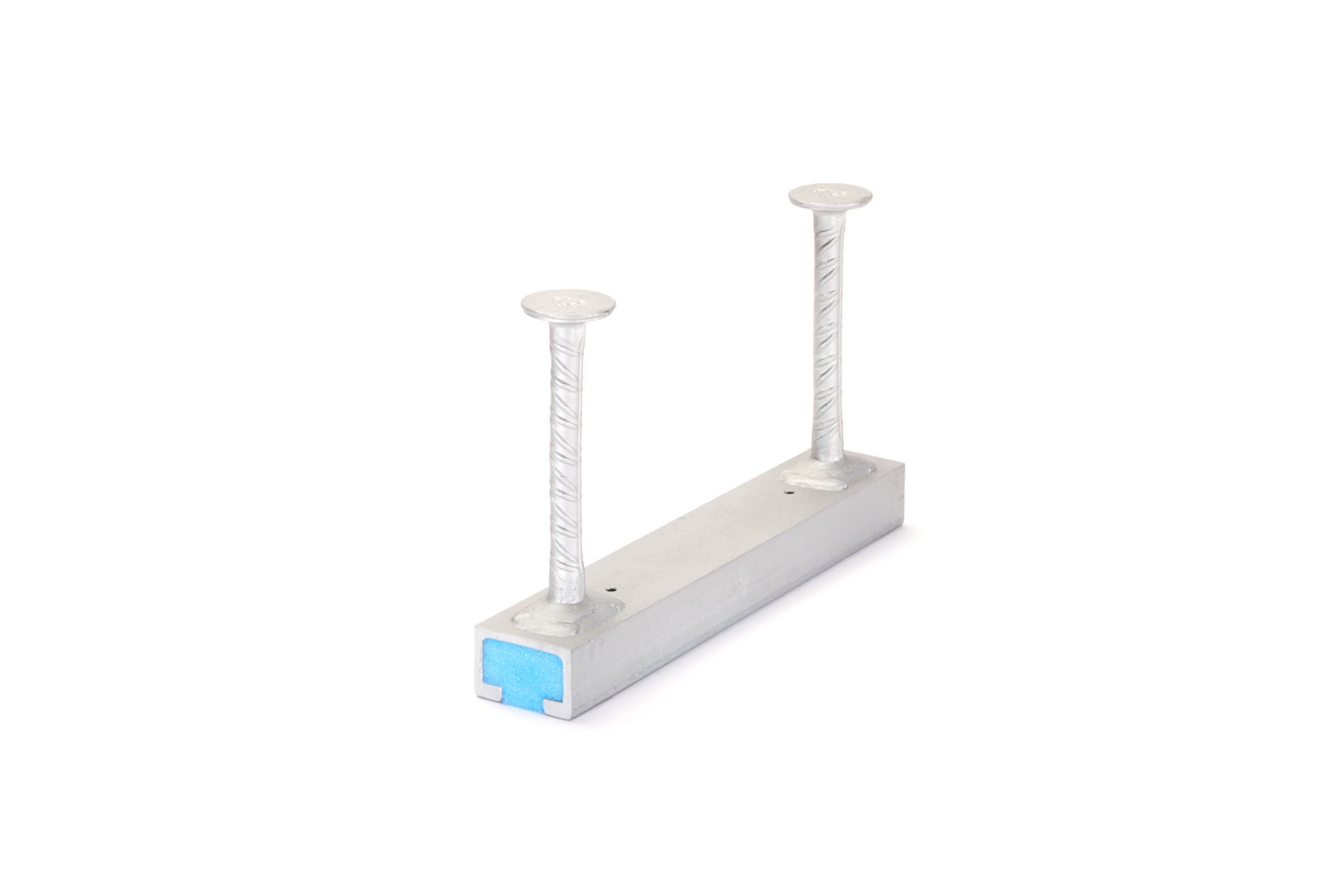

Die Ankerschiene JXA PC W 53/34 wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie weist eine Materialstärke von 4 mm auf und ist in jeder gewünschten Länge bis maximal 6 m lieferbar. Diese Ankerschiene wird mit den Schrauben JXB M16 - JXB M20 gepaart. Die Profilbreite beträgt 53 mm, die Profilhöhe 34 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HP

BP

L

t

G

  • JXAPCW5334-0150-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    150 mm
    4 mm
    1.351 kg
    Mehr Informationen
  • JXAPCW5334-0200-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    200 mm
    4 mm
    1.606 kg
    Mehr Informationen
  • JXAPCW5334-0250-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    250 mm
    4 mm
    1.862 kg
    Mehr Informationen
  • JXAPCW5334-0300-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    300 mm
    4 mm
    2.117 kg
    Mehr Informationen
  • JXAPCW5334-0350-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    350 mm
    4 mm
    2.665 kg
    Mehr Informationen
  • JXAPCW5334-0400-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    400 mm
    4 mm
    2.920 kg
    Mehr Informationen
  • JXAPCW5334-0550-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    550 mm
    4 mm
    3.686 kg
    Mehr Informationen
  • JXAPCW5334-0800-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    800 mm
    4 mm
    5.256 kg
    Mehr Informationen
  • JXAPCW5334-1050-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    1050 mm
    4 mm
    6.825 kg
    Mehr Informationen
  • JXAPCW5334-3000-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    3000 mm
    4 mm
    19.125 kg
    Mehr Informationen
  • JXAPCW5334-6000-FVK
    JORDAHL Ankerschiene gezahnt PC W53/34
    180 mm
    34 mm
    53 mm
    6000 mm
    4 mm
    6.326 kg
    Mehr Informationen

Details

  • Brandschutz

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • AbP PENTAFLEX® KB, FTS, OBS, ABS, Modul

    Kompaktübersicht

    PDF, 796 KB

    de en

  • CABR certificate anchor channels JTA, JZA and JXA

    Zertifikat

    PDF, 6 MB

    en
    Download
  • EXPERT Software Ankerschienen

    EXPERT Software Ankerschienen

    ZIP, 186 MB

    de en

  • Einbauanleitung PENTAFLEX® FTS

    Montageanleitung

    PDF, 1 MB

    de en

  • Zuschnitt von Ankerschienen JTA und JXA

    Erklärung

    PDF, 120 KB

    de en

  • Aufzugisolierung JAI - Technische Information

    Erklärung

    PDF, 2 MB

    de en

  • Leistungserklärung Ankerschienen JTA JXA

    Erklärung

    PDF, 28 KB

    de en

  • EPD Umweltproduktdeklaration Durchstanzbewehrung JDA

    Zulassung

    PDF, 2 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

BIM- und CAD-Daten

  • BIM Dateien Estrichbündige Kanalsysteme

    BIM Dateien Estrichbündige Kanalsysteme

    ZIP, 821 KB

    de en
  • CAD Details Schrauben

    CAD Details Schrauben

    ZIP, 515 KB

    de en
