JVS

Vierkantschlitzscheibe, zur Unterfütterung von Brüstungsankern am Zuglager

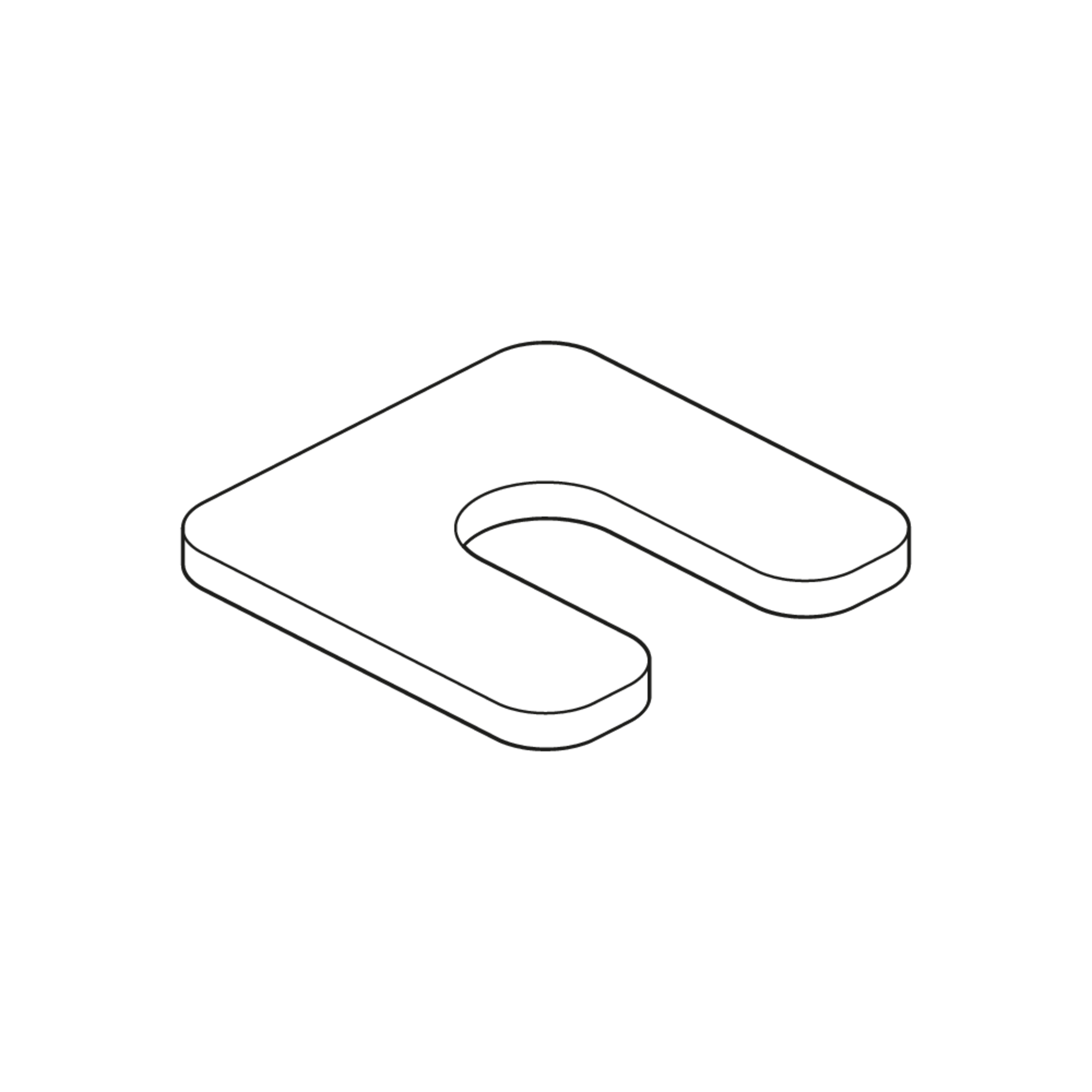

Die Vierkantschlitzscheibe JVS aus Edelstahl (A4) ist Bestandteil des Sets für den Brüstungsanker JBA, kann aber auch einzeln bestellt werden. Zusammen mit der Vierkantlochscheibe JVL dient sie zur Unterfütterung und ermöglicht so ein Anheben des Brüstungsankers JBA am Zuglager. Durch den Schlitz ist eine einfache Montage und Demontage möglich. Die Vierkantschlitzscheiben JVS sind in verschiedenen Größen erhältlich.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

H

Höhe

B

Breite

L

Länge

D

Durchmesser

G

Gewicht je Lagermengeneinheit

  • JVS4003-13
    JORDAHL Vierkantschlitzscheibe
    Höhe
    3 mm
    Breite
    40 mm
    Länge
    40 mm
    Durchmesser
    13 mm
    Gewicht je Lagermengeneinheit
    0.030 kg
    Mehr Informationen
  • JVS4006-13
    JORDAHL Vierkantschlitzscheibe
    Höhe
    6 mm
    Breite
    40 mm
    Länge
    40 mm
    Durchmesser
    13 mm
    Gewicht je Lagermengeneinheit
    0.060 kg
    Mehr Informationen
  • JVS6503-17
    JORDAHL Vierkantschlitzscheibe
    Höhe
    3 mm
    Breite
    65 mm
    Länge
    65 mm
    Durchmesser
    17 mm
    Gewicht je Lagermengeneinheit
    0.083 kg
    Mehr Informationen
  • JVS6504-17
    JORDAHL Vierkantschlitzscheibe
    Höhe
    4 mm
    Breite
    65 mm
    Länge
    65 mm
    Durchmesser
    17 mm
    Gewicht je Lagermengeneinheit
    0.111 kg
    Mehr Informationen
  • JVS6506-17
    JORDAHL Vierkantschlitzscheibe
    Höhe
    6 mm
    Breite
    65 mm
    Länge
    65 mm
    Durchmesser
    17 mm
    Gewicht je Lagermengeneinheit
    0.167 kg
    Mehr Informationen
  • JVS8003-21
    JORDAHL Vierkantschlitzscheibe
    Höhe
    3 mm
    Breite
    80 mm
    Länge
    80 mm
    Durchmesser
    21 mm
    Gewicht je Lagermengeneinheit
    0.126 kg
    Mehr Informationen
  • JVS8006-21
    JORDAHL Vierkantschlitzscheibe
    Höhe
    6 mm
    Breite
    80 mm
    Länge
    80 mm
    Durchmesser
    21 mm
    Gewicht je Lagermengeneinheit
    0.252 kg
    Mehr Informationen
  • JVS8008-21
    JORDAHL Vierkantschlitzscheibe
    Höhe
    8 mm
    Breite
    80 mm
    Länge
    80 mm
    Durchmesser
    21 mm
    Gewicht je Lagermengeneinheit
    0.336 kg
    Mehr Informationen
