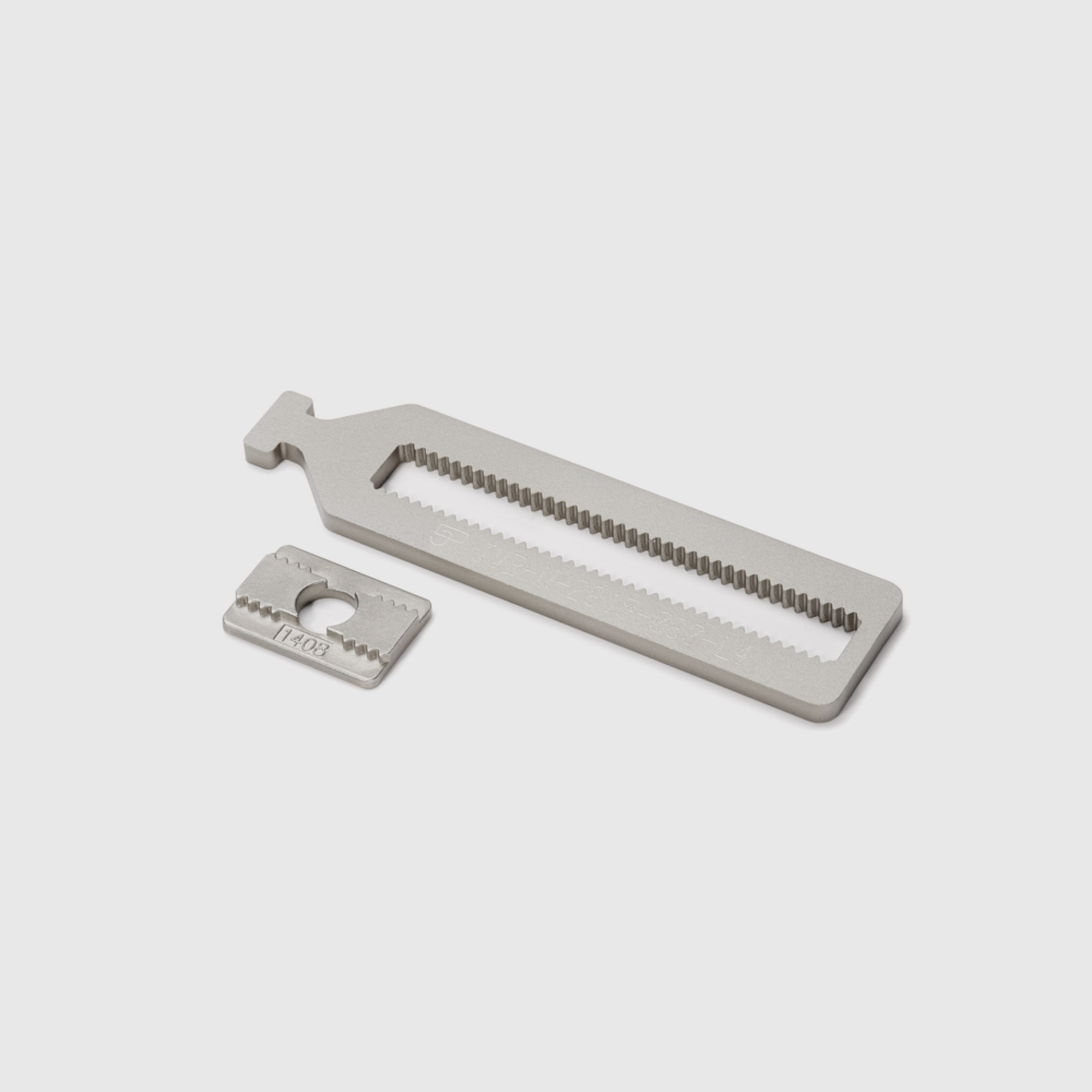

JVB-N

Verbindungslasche

Die Verbindungslaschen JVB-N mit einer Verstellmöglichkeit von ± 38 mm eignen sich für Verbindungen, die nur auf Zug belastet werden wie bei einem seitlichen Stützenwandanschluss. Sie sind erhältlich in verschiedenen Längen und entweder aus galvanisch verzinktem Stahl oder nichtrostendem Edelstahl.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

B

L

L1

L2

G

  • JVB-N-3817-080-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    55 mm
    154 mm
    12 mm
    142 mm
    0.306 kg
    Mehr Informationen
  • JVB-N-5030-060-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    75 mm
    126 mm
    22 mm
    104 mm
    0.348 kg
    Mehr Informationen
  • JVB-N-5030-060-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    75 mm
    126 mm
    22 mm
    104 mm
    0.346 kg
    Mehr Informationen
  • JVB-N-5030-070-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    75 mm
    144 mm
    22 mm
    122 mm
    0.393 kg
    Mehr Informationen
  • JVB-N-5030-080-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    75 mm
    165 mm
    22 mm
    143 mm
    0.447 kg
    Mehr Informationen
  • JVB-N-5030-080-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    75 mm
    165 mm
    0.444 kg
    Mehr Informationen
  • JVB-N-2815-055-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    40 mm
    102 mm
    10 mm
    92 mm
    0.153 kg
    Mehr Informationen
  • JVB-N-2815-055-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    40 mm
    102 mm
    10 mm
    92 mm
    0.152 kg
    Mehr Informationen
  • JVB-N-2815-060-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    40 mm
    114 mm
    10 mm
    104 mm
    0.167 kg
    Mehr Informationen
  • JVB-N-2815-060-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    40 mm
    114 mm
    10 mm
    104 mm
    0.166 kg
    Mehr Informationen
  • JVB-N-2815-080-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    40 mm
    153 mm
    10 mm
    143 mm
    0.213 kg
    Mehr Informationen
  • JVB-N-2815-080-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    40 mm
    153 mm
    10 mm
    143 mm
    0.212 kg
    Mehr Informationen
  • JVB-N-5030-070-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    75 mm
    144 mm
    22 mm
    122 mm
    0.395 kg
    Mehr Informationen
  • JVB-N-3817-055-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    55 mm
    100 mm
    12 mm
    88 mm
    0.208 kg
    Mehr Informationen
  • JVB-N-3817-055-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    55 mm
    100 mm
    12 mm
    88 mm
    0.205 kg
    Mehr Informationen
  • JVB-N-3817-065-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    55 mm
    124 mm
    12 mm
    112 mm
    0.250 kg
    Mehr Informationen
  • JVB-N-3817-065-L4
    JORDAHL Verbindungslasche JVB-N
    6 mm
    55 mm
    124 mm
    12 mm
    112 mm
    0.250 kg
    Mehr Informationen
  • JVB-N-3817-080-GV
    JORDAHL Verbindungslasche JVB-N
    6 mm
    55 mm
    154 mm
    12 mm
    142 mm
    0.306 kg
    Mehr Informationen
