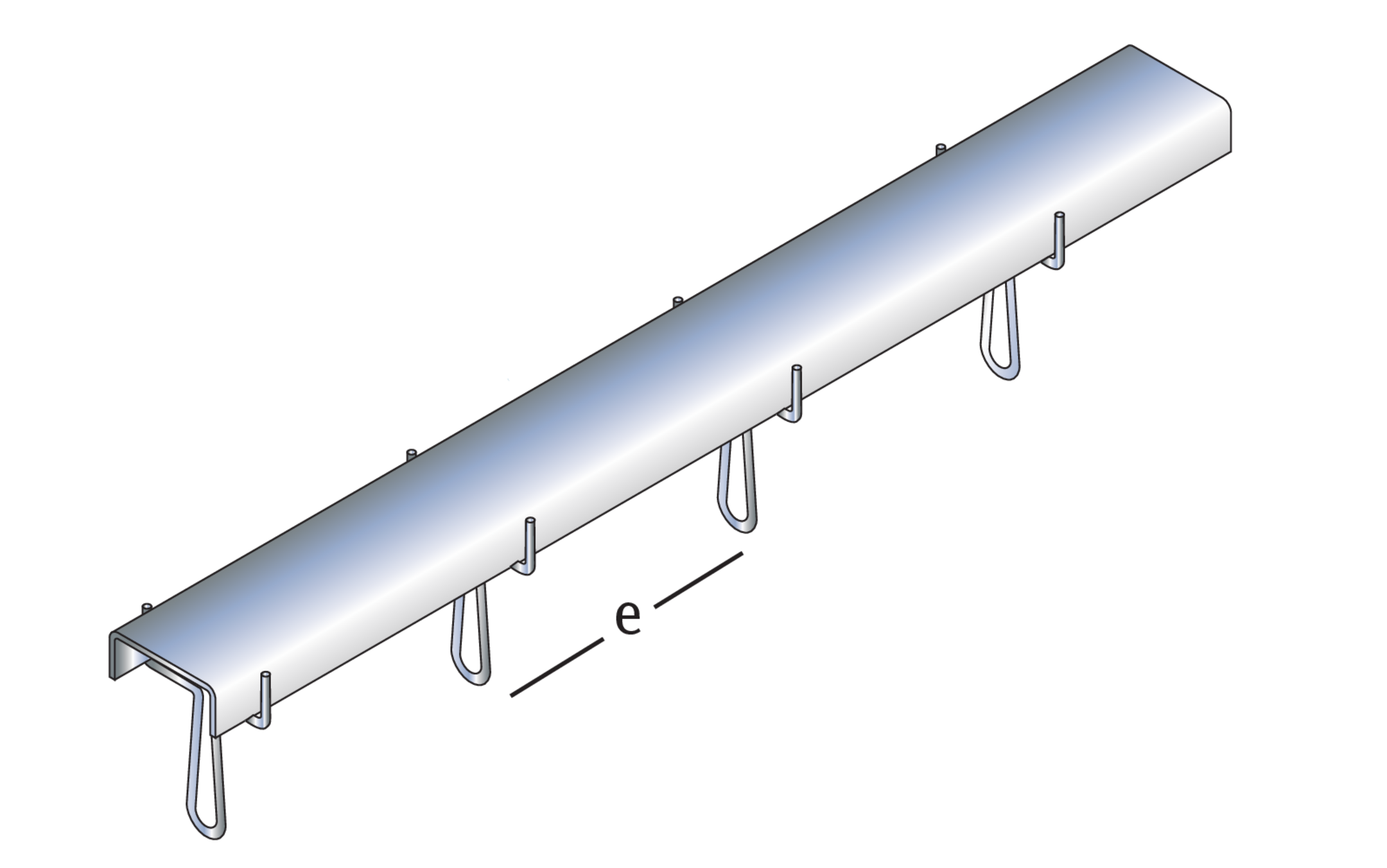

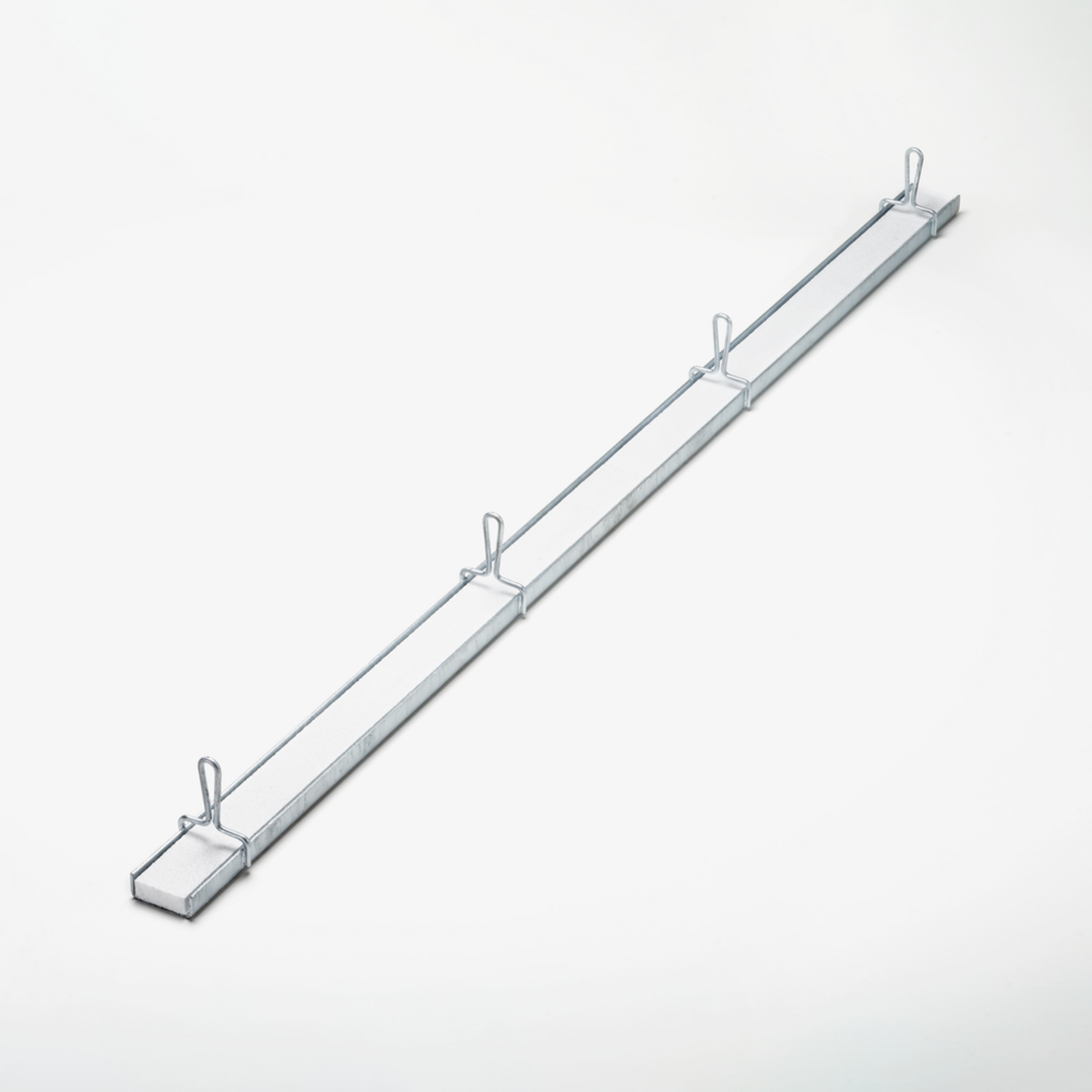

JTB-AR

Trapezblechbefestigungsschiene, zur Befestigung von Trapezblechen an Stahlbetonbauteilen

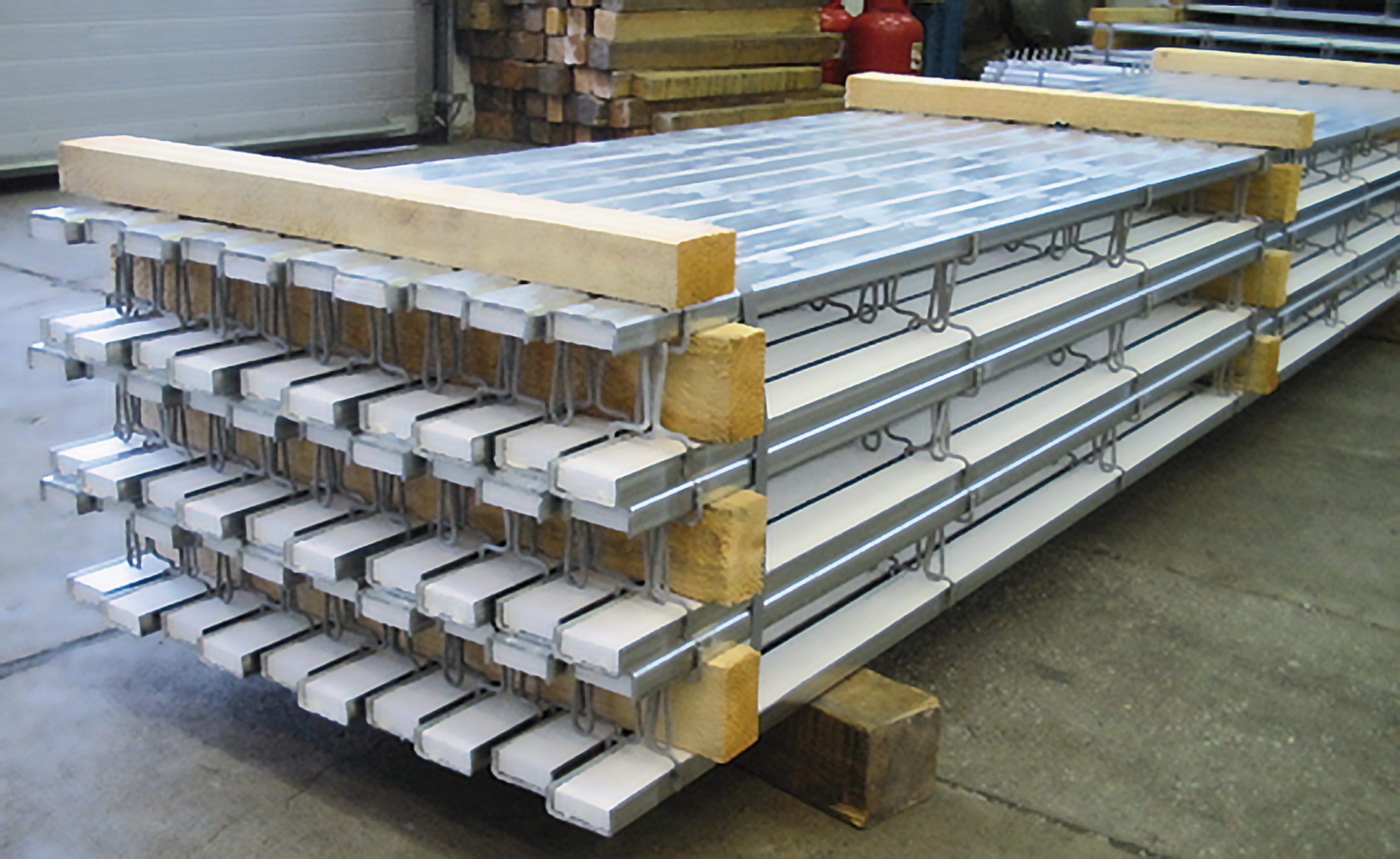

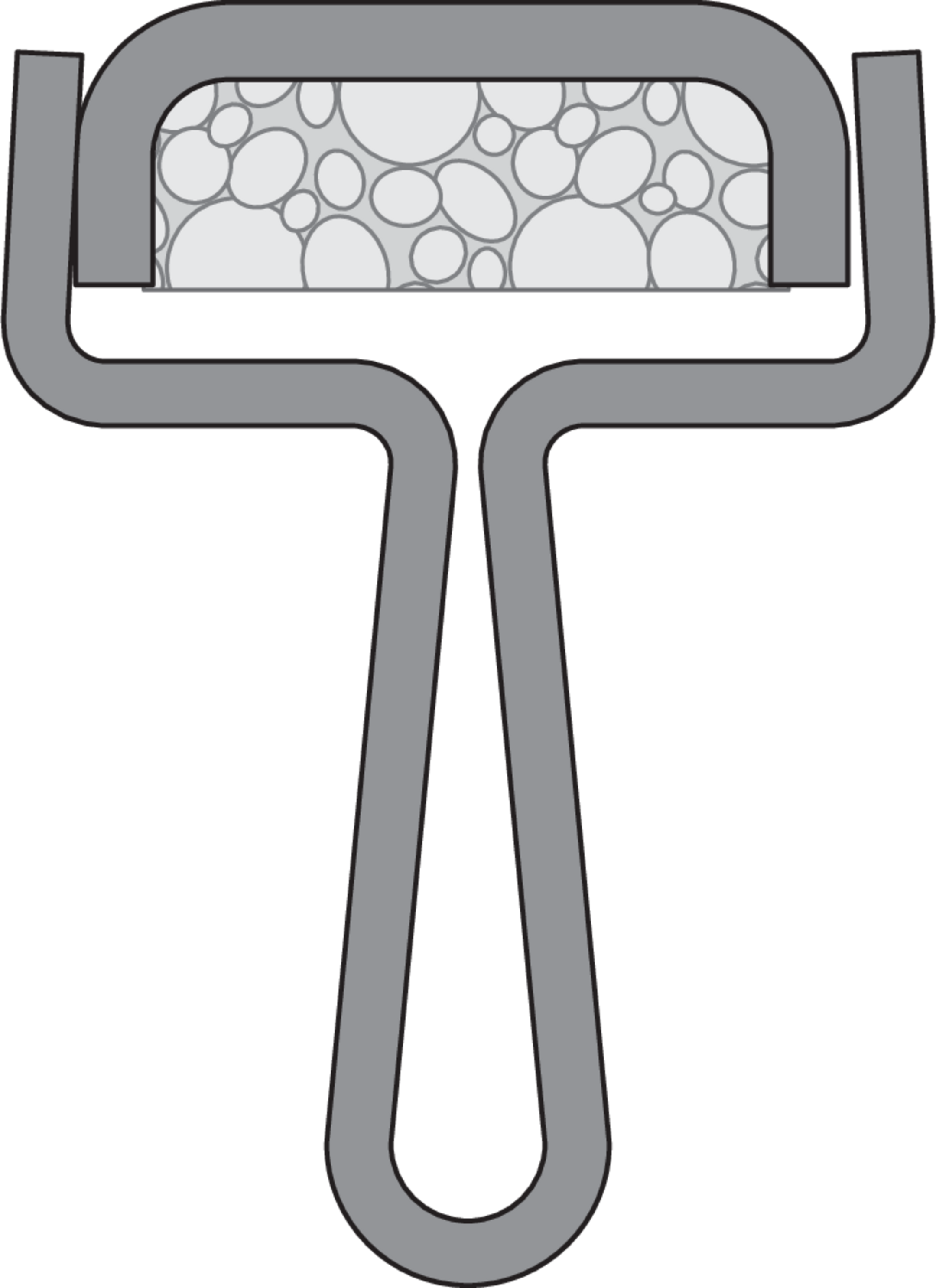

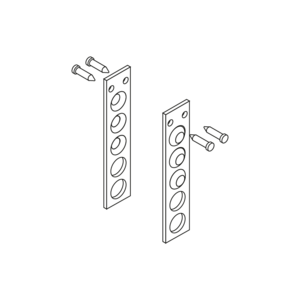

Die Trapezblechbefestigungsschiene JTB-AR hat die allgemeine bauaufsichtliche Zulassung Z-21.4-161 und wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Mit einer Lagerlänge von 3000 mm ist die Schiene in der Profilbreite 60 mm erhältlich. Die Profilhöhe beträgt 22 mm, die Materialstärke 3 mm. Für Schienen, die individuell eingekürzt werden, stehen bauaufsichtlich zugelassene Endanker zur Verfügung, die mit selbstschneidenden Schrauben an den Schienen befestigt werden. Die Füllung besteht aus Polystyrol (PS).

Allgemeine bauaufsichtliche Zulassung: Z-21.4-161
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

BP

L

t

Anzahl der Anker

A

G

  • TBAR150 FVG-3000
    JORDAHL Trapezblechbefestigungsschiene
    22 mm
    60 mm
    3000 mm
    3 mm
    20 Stk
    2.97 cm2
    2.540 kg
    Mehr Informationen
  • TBAR450 FVG-3000
    JORDAHL Trapezblechbefestigungsschiene
    22 mm
    60 mm
    3000 mm
    3 mm
    8 Stk
    2.97 cm2
    2.400 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

BP

L

t

Anzahl der Anker

A

G

  • TBAR150 A4G-3000
    JORDAHL Trapezblechbefestigungsschiene
    22 mm
    60 mm
    3000 mm
    3 mm
    20 Stk
    2.97 cm2
    2.540 kg
    Mehr Informationen
  • TBAR450 A4G-3000
    JORDAHL Trapezblechbefestigungsschiene
    22 mm
    60 mm
    3000 mm
    3 mm
    8 Stk
    2.97 cm2
    2.400 kg
    Mehr Informationen

Details

  • Allgemeine bauaufsichtliche Zulassung: Z-21.4-161

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

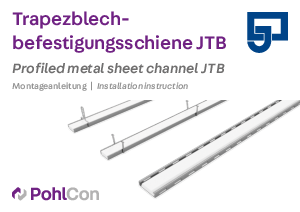

  • Trapezblechbefestigungsschiene JTB - Montageanleitung

    Montageanleitung für: JTB-AR, JTB-uni und JTB-LA

    PDF, 356 KB

    de en

  • Konformitätsbescheinigung für PohlCon Kabeltragsysteme - UL (Englisch)

    Zertifikat

    PDF, 72 KB

    de en

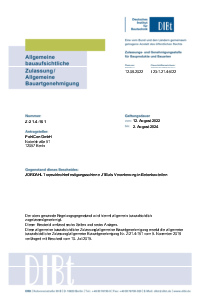

  • Allgemeine bauaufsichtliche Zulassung für JTB-LA

    Allgemeine bauaufsichtliche Zulassung (AbZ) Z-21.4-161 für Trapezblechbefestigungsschiene JTB, gültig bis 3. August 2029

    PDF, 1,016 KB

    de
    Download

BIM- und CAD-Daten

  • CAD für Trapezblechbefestigungsschiene JTB-LA

    CAD für Trapezblechbefestigungsschiene JTB-LA

    CAD-Daten

    ZIP, 77 KB

    de en
  • BIM für Trapezblechbefestigungsschiene JTB-LA

    BIM für Trapezblechbefestigungsschiene JTB-LA

    BIM-Daten

    ZIP, 447 KB

    de en
