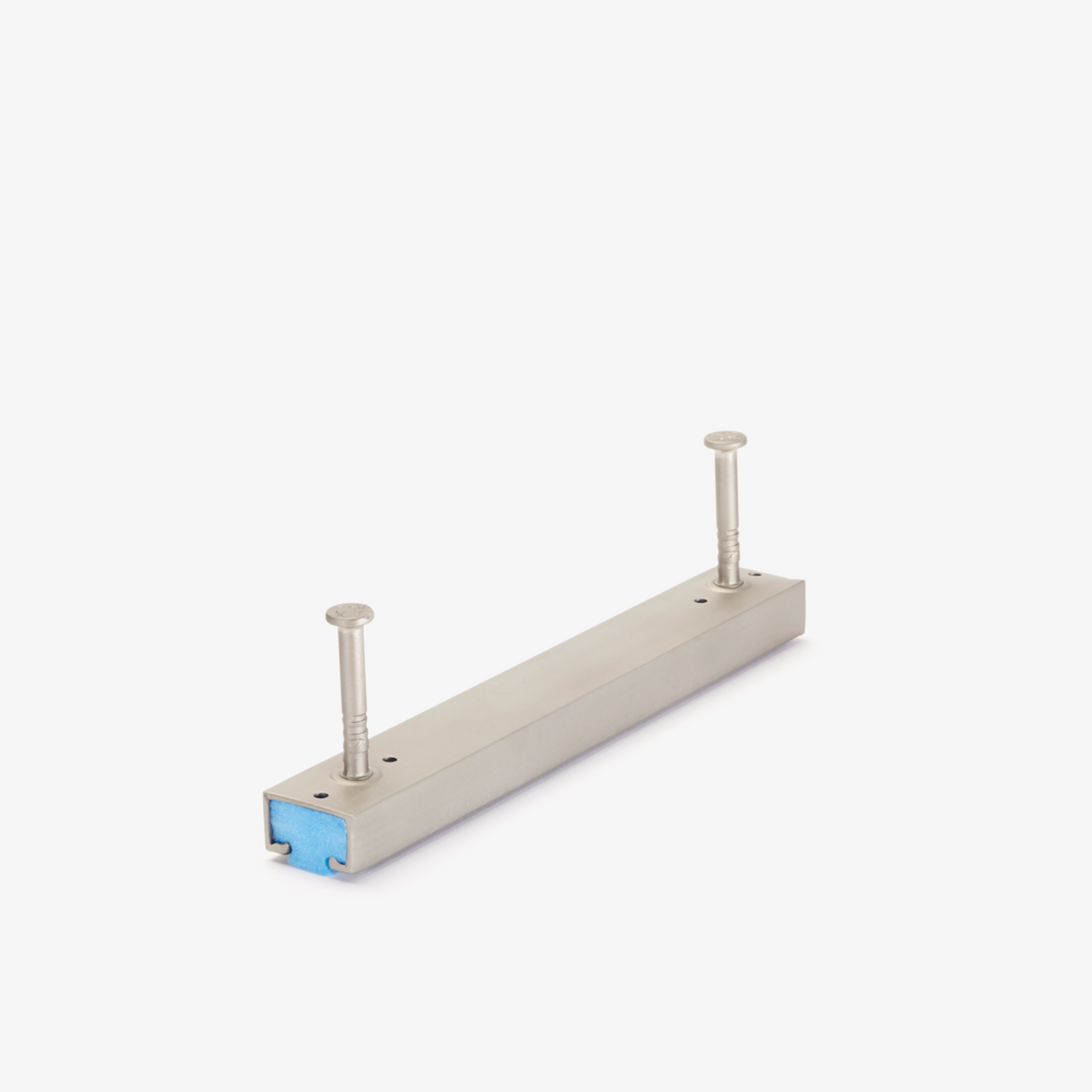

JTA W 40/22

Ankerschiene, warmgewalzt, mit Rund- oder I-Anker

Die Ankerschiene JTA W 40/22 ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JC M10 - JC M16 gepaart. Die Profilbreite beträgt 40 mm, die Profilhöhe 22 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

Anzahl der Anker

G

Gewicht je Lagermengeneinheit

  • JTAW4022-0150-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    150 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.441 kg
    Mehr Informationen
  • JTAW4022-0200-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    200 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.558 kg
    Mehr Informationen
  • JTAW4022-0250-3A-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    250 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.720 kg
    Mehr Informationen
  • JTAW4022-0250-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    250 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.675 kg
    Mehr Informationen
  • JTAW4022-0300-3A-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    300 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.837 kg
    Mehr Informationen
  • JTAW4022-0300-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    300 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.792 kg
    Mehr Informationen
  • JTAW4022-0350-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    350 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.954 kg
    Mehr Informationen
  • JTAW4022-0400-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    400 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.071 kg
    Mehr Informationen
  • JTAW4022-0550-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    550 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.422 kg
    Mehr Informationen
  • JTAW4022-0800-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    800 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.052 kg
    Mehr Informationen
  • JTAW4022-1050-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    1050 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    2.682 kg
    Mehr Informationen
  • JTAW4022-3000-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    3000 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    7.607 kg
    Mehr Informationen
  • JTAW4022-6000-FVKCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    6000 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    2.528 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

Anzahl der Anker

G

Gewicht je Lagermengeneinheit

  • JTAW4022-0150-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    150 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.403 kg
    Mehr Informationen
  • JTAW4022-0200-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    200 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.511 kg
    Mehr Informationen
  • JTAW4022-0250-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    250 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.618 kg
    Mehr Informationen
  • JTAW4022-0300-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    300 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.726 kg
    Mehr Informationen
  • JTAW4022-0350-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    350 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.874 kg
    Mehr Informationen
  • JTAW4022-0400-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    400 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.982 kg
    Mehr Informationen
  • JTAW4022-0550-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    550 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.304 kg
    Mehr Informationen
  • JTAW4022-0800-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    800 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    1.883 kg
    Mehr Informationen
  • JTAW4022-1050-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    1050 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    2.461 kg
    Mehr Informationen
  • JTAW4022-3000-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    3000 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    6.981 kg
    Mehr Informationen
  • JTAW4022-6000-A4KCE
    JORDAHL Ankerschiene W40/22
    Einbauhöhe
    90 mm
    Profilhöhe
    22 mm
    Profilbreite
    40 mm
    Länge
    6000 mm
    Materialstärke Profile
    2.4 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    2.320 kg
    Mehr Informationen

Details

  • Brandschutz
  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-09/0338
  • Europaweit zugelassen mit ETA-09/0338
  • Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE
  • ICC‐ES Evaluation Report ESR‐2854

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

BIM- und CAD-Daten

    BIM Daten Ankerschienen JTA (IFC)

    BIM-Daten

    ZIP, 1.78 MB

    DownloadDownload

    CAD Details Ankerschienen JTA

    CAD-Daten

    ZIP, 18.83 MB

    DownloadDownload

    BIM Daten Gebogene Ankerschienen JTA

    BIM-Daten

    ZIP, 714.53 KB

    DownloadDownload

    BIM Daten Ankerschienen JTA

    BIM-Daten

    ZIP, 14.63 MB

    DownloadDownload
