JTA K 40/25

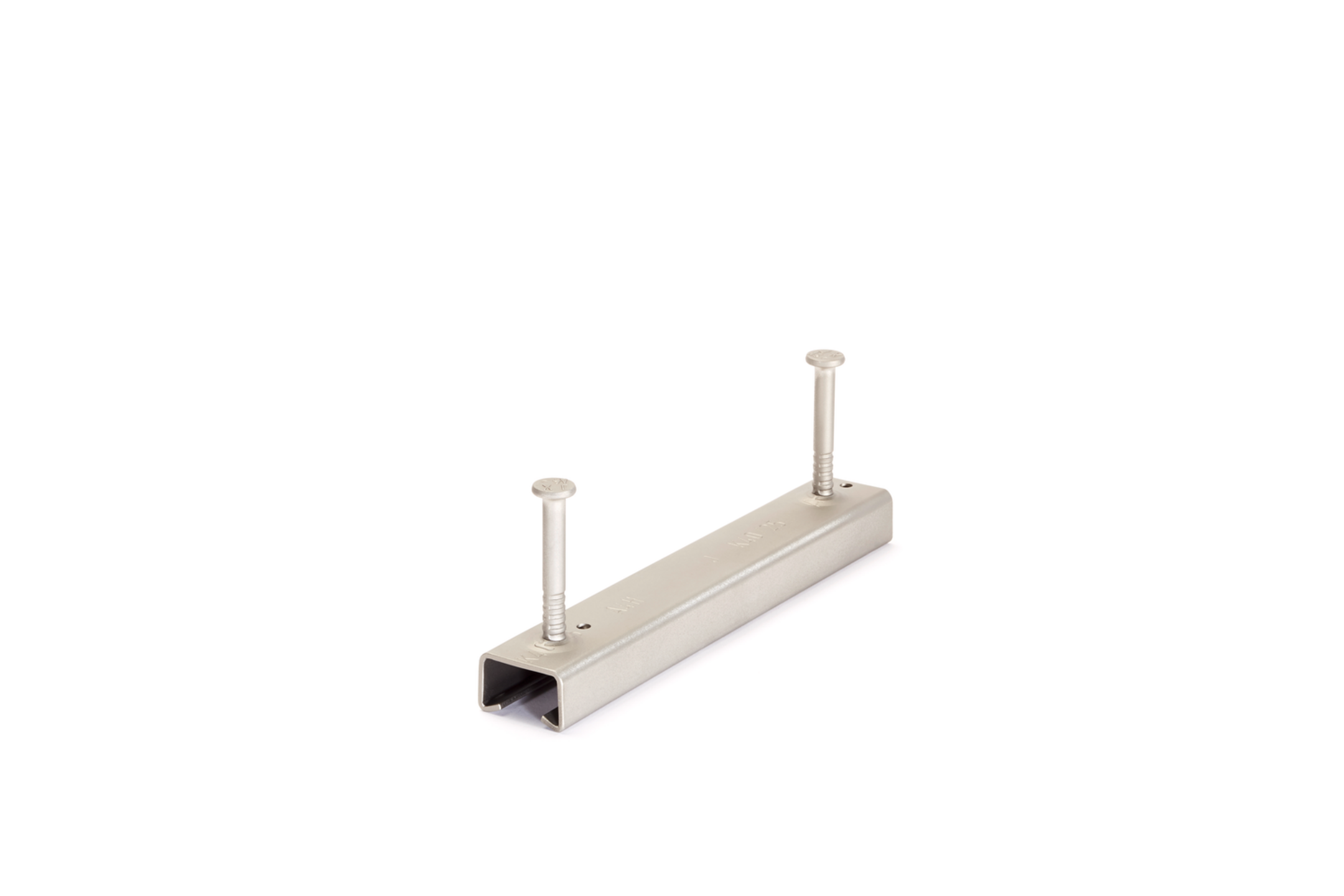

Ankerschiene, kaltgeformt, mit Rund- oder I-Anker

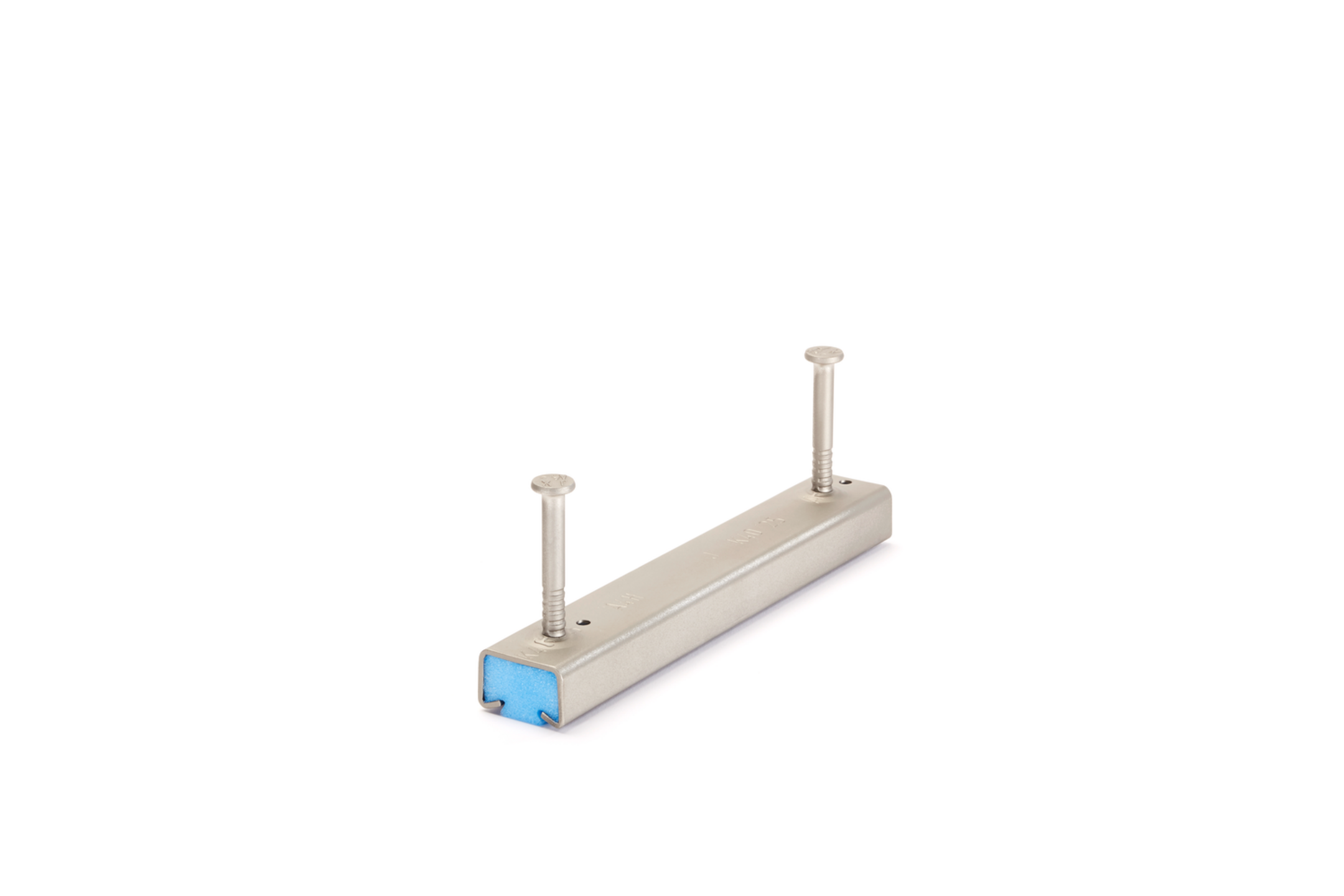

Die Ankerschiene JTA K 40/25 ist europaweit zugelassen mit ETA-09/0338. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JC M10 - JC M16 gepaart. Die Profilbreite beträgt 40 mm, die Profilhöhe 25 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE

Europäische Technische Bewertung: ETA-09/0338

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

JTAK4025-0100-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

100 mm

2.75 mm

0.319 kg

Mehr Informationen
JTAK4025-0150-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

150 mm

2.75 mm

0.434 kg

Mehr Informationen
JTAK4025-0200-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

200 mm

2.75 mm

0.549 kg

Mehr Informationen
JTAK4025-0250-3A-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

250 mm

2.75 mm

0.708 kg

Mehr Informationen
JTAK4025-0250-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

250 mm

2.75 mm

0.663 kg

Mehr Informationen
JTAK4025-0300-3A-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

300 mm

2.75 mm

0.823 kg

Mehr Informationen
JTAK4025-0300-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

300 mm

2.75 mm

0.778 kg

Mehr Informationen
JTAK4025-0350-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

350 mm

2.75 mm

0.938 kg

Mehr Informationen
JTAK4025-0400-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

400 mm

2.75 mm

1.053 kg

Mehr Informationen
JTAK4025-0550-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

550 mm

2.75 mm

1.397 kg

Mehr Informationen
JTAK4025-0800-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

800 mm

2.75 mm

2.016 kg

Mehr Informationen
JTAK4025-1050-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

1050 mm

2.75 mm

2.635 kg

Mehr Informationen
JTAK4025-3000-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

3000 mm

2.75 mm

7.471 kg

Mehr Informationen
JTAK4025-6000-FVKCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

6000 mm

2.75 mm

2.483 kg

Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

JTAK4025-0150-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

150 mm

2.75 mm

2 Stk

0.371 kg

Mehr Informationen
JTAK4025-0200-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

200 mm

2.75 mm

2 Stk

0.469 kg

Mehr Informationen
JTAK4025-0250-3A-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

250 mm

2.75 mm

0.606 kg

Mehr Informationen
JTAK4025-0250-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

250 mm

2.75 mm

2 Stk

0.566 kg

Mehr Informationen
JTAK4025-0300-3A-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

300 mm

2.75 mm

0.703 kg

Mehr Informationen
JTAK4025-0300-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

300 mm

2.75 mm

2 Stk

0.663 kg

Mehr Informationen
JTAK4025-0350-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

350 mm

2.75 mm

3 Stk

0.800 kg

Mehr Informationen
JTAK4025-0400-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

400 mm

2.75 mm

3 Stk

0.897 kg

Mehr Informationen
JTAK4025-0550-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

550 mm

2.75 mm

3 Stk

1.188 kg

Mehr Informationen
JTAK4025-0800-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

800 mm

2.75 mm

4 Stk

1.714 kg

Mehr Informationen
JTAK4025-1050-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

1050 mm

2.75 mm

5 Stk

2.240 kg

Mehr Informationen
JTAK4025-3000-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

3000 mm

2.75 mm

13 Stk

6.348 kg

Mehr Informationen
JTAK4025-6000-A4KCE
JORDAHL Ankerschiene K40/25

90 mm

25 mm

40 mm

6000 mm

2.75 mm

25 Stk

2.109 kg

Mehr Informationen
