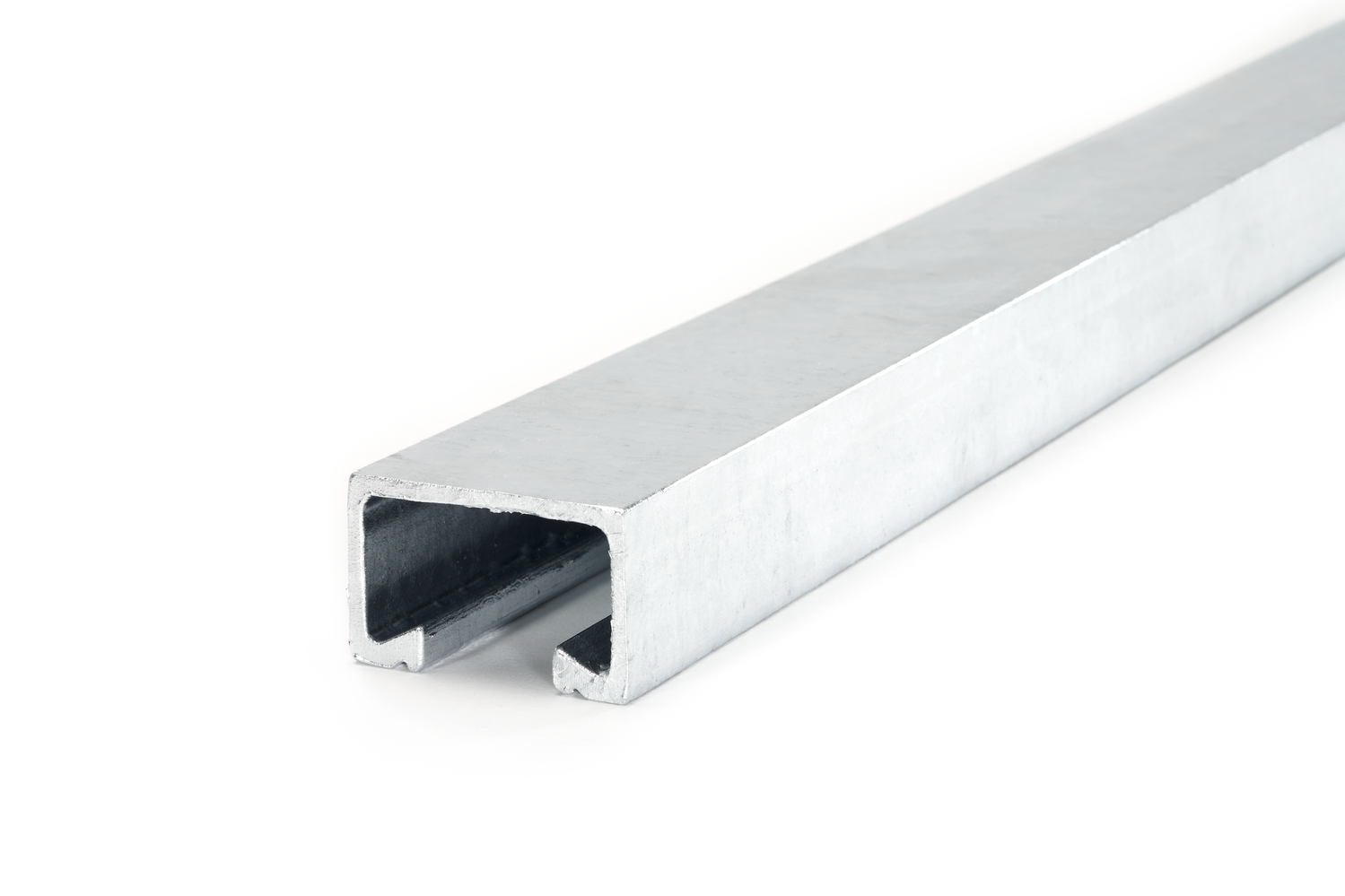

JM W 72/48

Montageschiene, warmgewalzt

Die Montageschiene JM W 72/48 ist europaweit zugelassen mit ETA-15/0386. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE und wird aus feuerverzinktem Stahl (fv), Edelstahl (A4) oder walzblankem Stahl (wb) hergestellt. Die Montageschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 66,1 kN und der Querkraft (VRd) von 65,8 kN. Sie ist in der Gesamtlänge von 6000 mm lieferbar und wird mit den Schrauben JA M20 - JA M30 gepaart. Ihre Profilbreite beträgt 72 mm, die Profilhöhe 48 mm.

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE

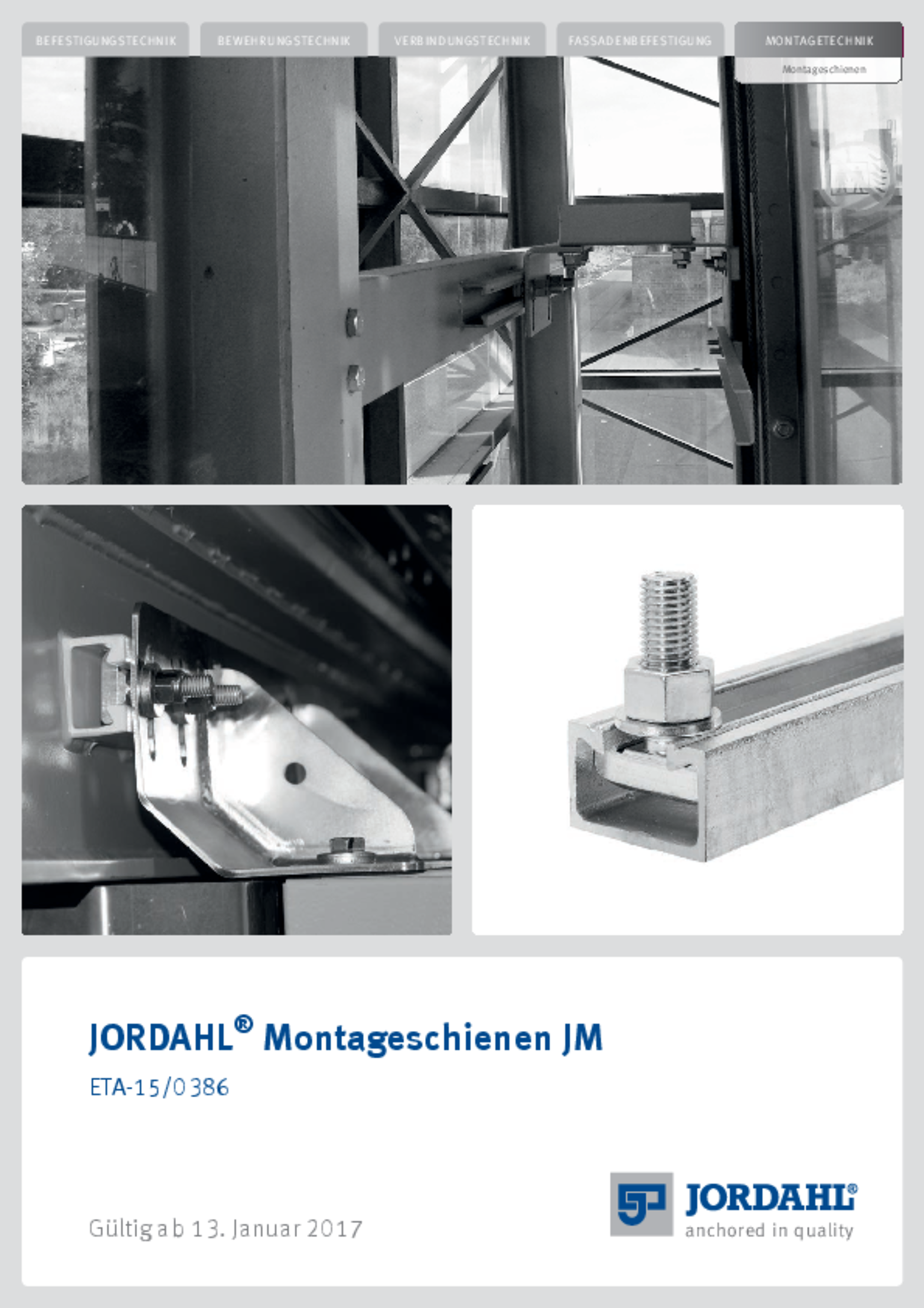

Europäische Technische Bewertung: ETA-15/0386
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, blank

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JMW7248 R-6000
    JORDAHL Montageschiene W72/48
    Profilhöhe
    48 mm
    Profilbreite
    72 mm
    Länge
    6000 mm
    Materialstärke
    5 mm
    Querschnittsfläche
    11.265 cm2
    Gewicht je Lagermengeneinheit
    54.803 kg
    Mehr Informationen

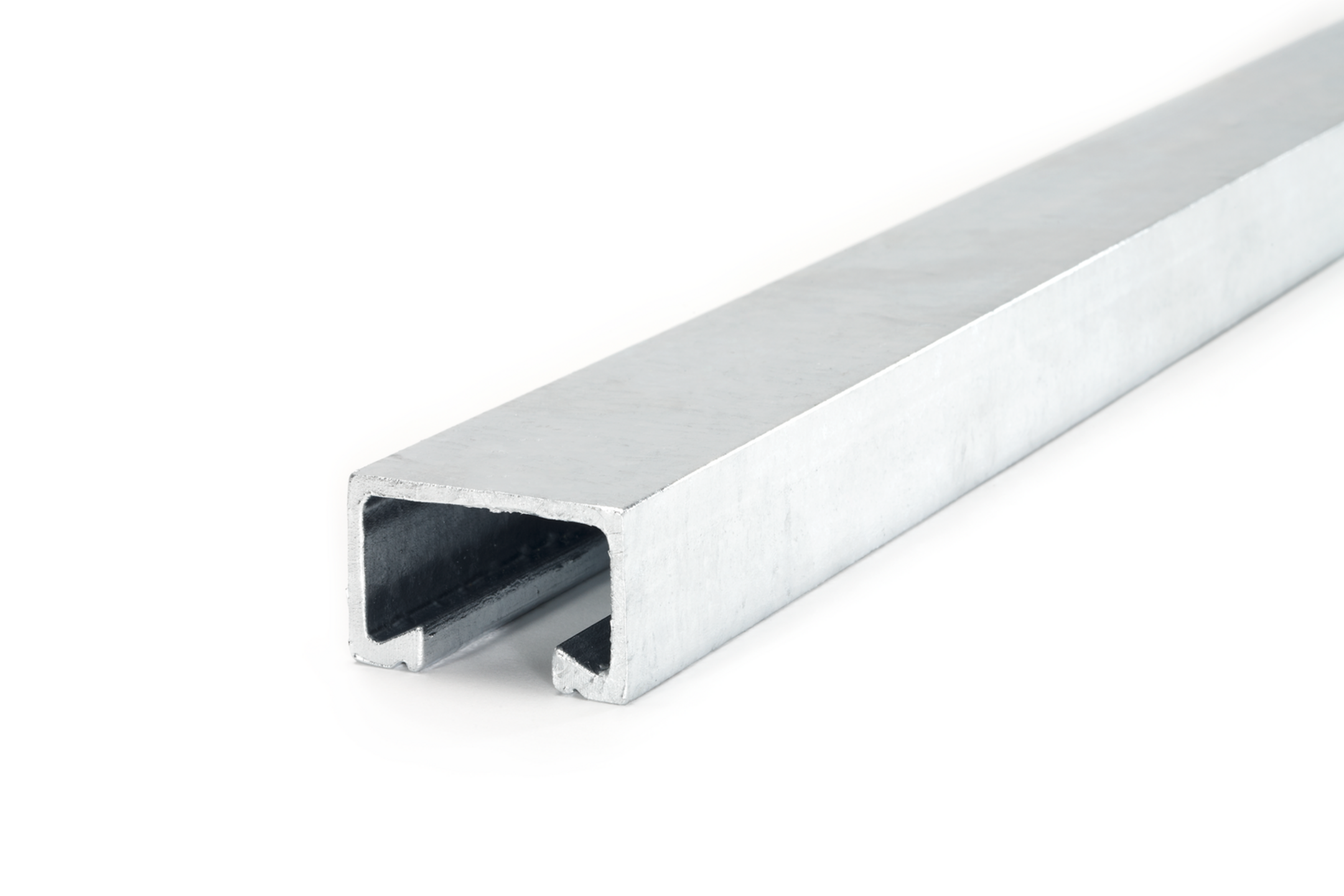

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JMW7248 FV-6000
    JORDAHL Montageschiene W72/48
    Profilhöhe
    48 mm
    Profilbreite
    72 mm
    Länge
    6000 mm
    Materialstärke
    5 mm
    Querschnittsfläche
    11.265 cm2
    Gewicht je Lagermengeneinheit
    58.362 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JMW7248 A4-6000
    JORDAHL Montageschiene W72/48
    Profilhöhe
    48 mm
    Profilbreite
    72 mm
    Länge
    6000 mm
    Materialstärke
    5 mm
    Querschnittsfläche
    11.265 cm2
    Gewicht je Lagermengeneinheit
    54.072 kg
    Mehr Informationen

Details

  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-15/0386
