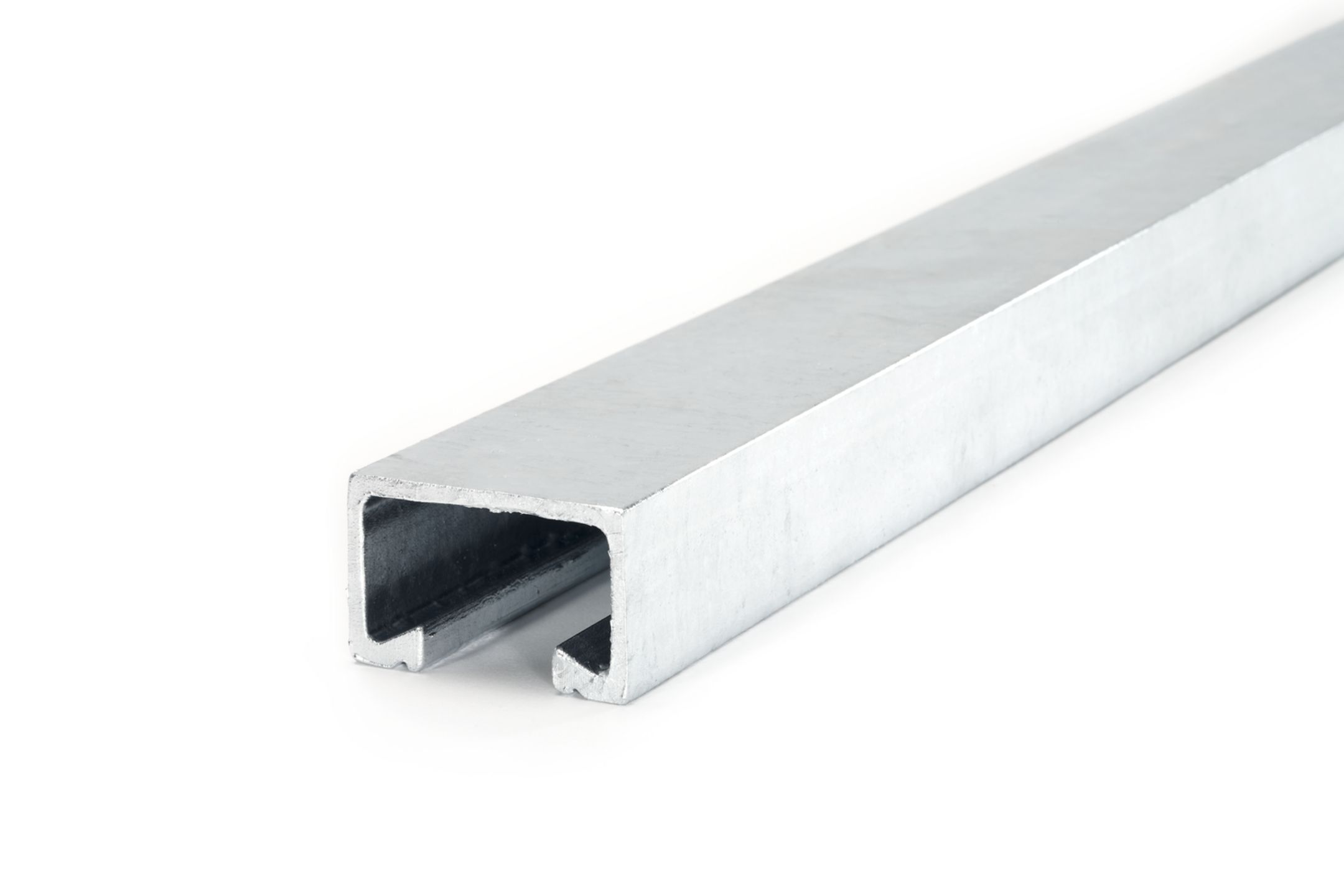

JM W 40/22

Montageschiene, warmgewalzt

Die Montageschiene JM W 40/22 ist europaweit zugelassen mit ETA-15/0386. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE und wird aus feuerverzinktem Stahl (fv), Edelstahl (A4) oder walzblankem Stahl (wb) hergestellt. Die Montageschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 11,7 kN und der Querkraft (VRd) von 11,4 kN. Sie ist in der Gesamtlänge von 6000 mm lieferbar und wird mit den Schrauben JC M10 - JC M16 gepaart. Ihre Profilbreite beträgt 40 mm, die Profilhöhe 22 mm.

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-15/0386
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, blank

Artikel

HP

BP

L

t

A

G

  • JMW4022 R-6000
    JORDAHL Montageschiene W40/22
    22 mm
    40 mm
    6000 mm
    2.4 mm
    2.746 cm2
    13.946 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

BP

L

t

A

G

  • JMW4022 FV-6000
    JORDAHL Montageschiene W40/22
    22 mm
    40 mm
    6000 mm
    2.4 mm
    2.746 cm2
    14.040 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

BP

L

t

A

G

  • JMW4022 A4-6000
    JORDAHL Montageschiene W40/22
    22 mm
    40 mm
    6000 mm
    2.4 mm
    2.746 cm2
    12.747 kg
    Mehr Informationen

Details

  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-15/0386

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

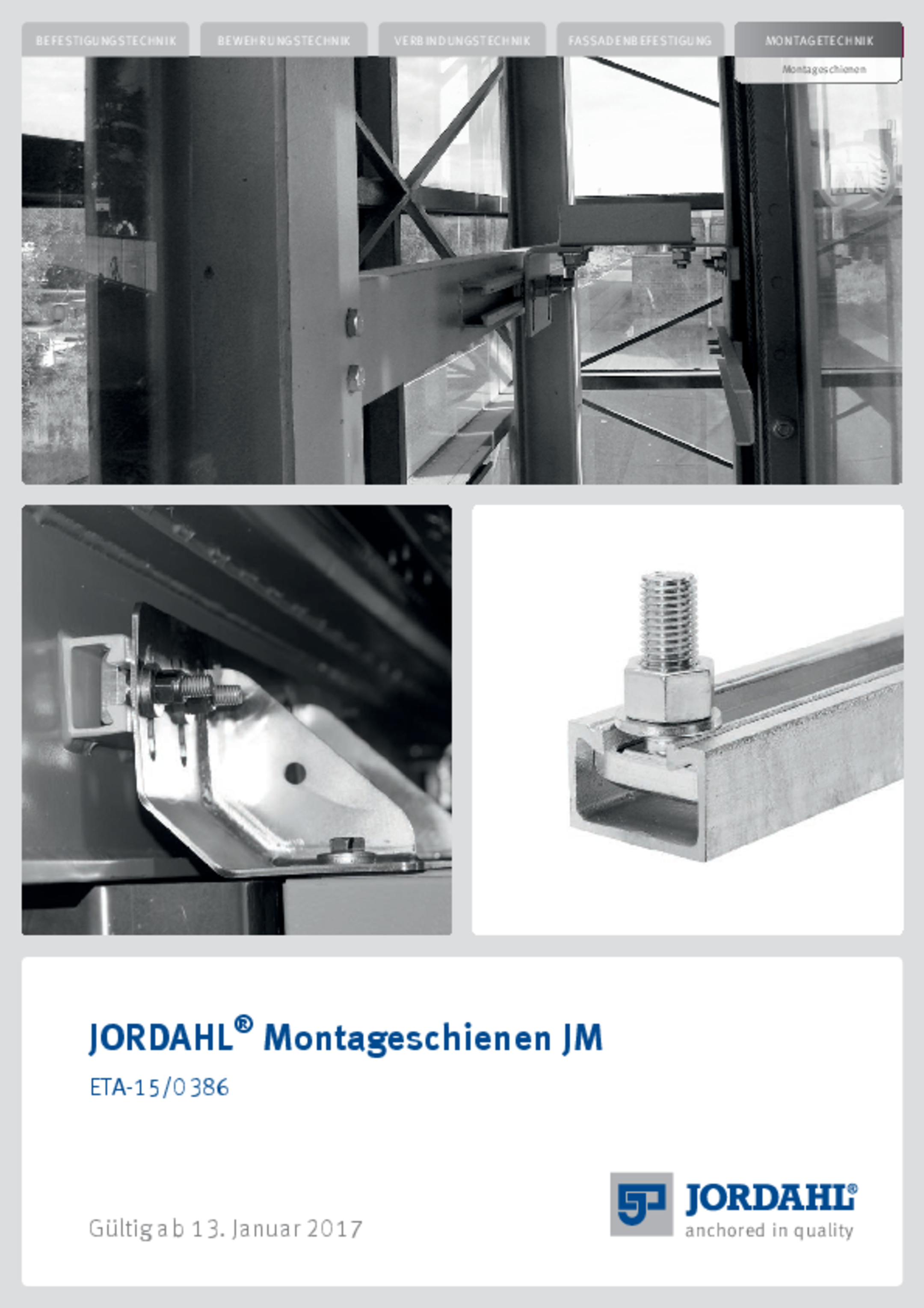

  • Technische Information Schienen und Zubehör
