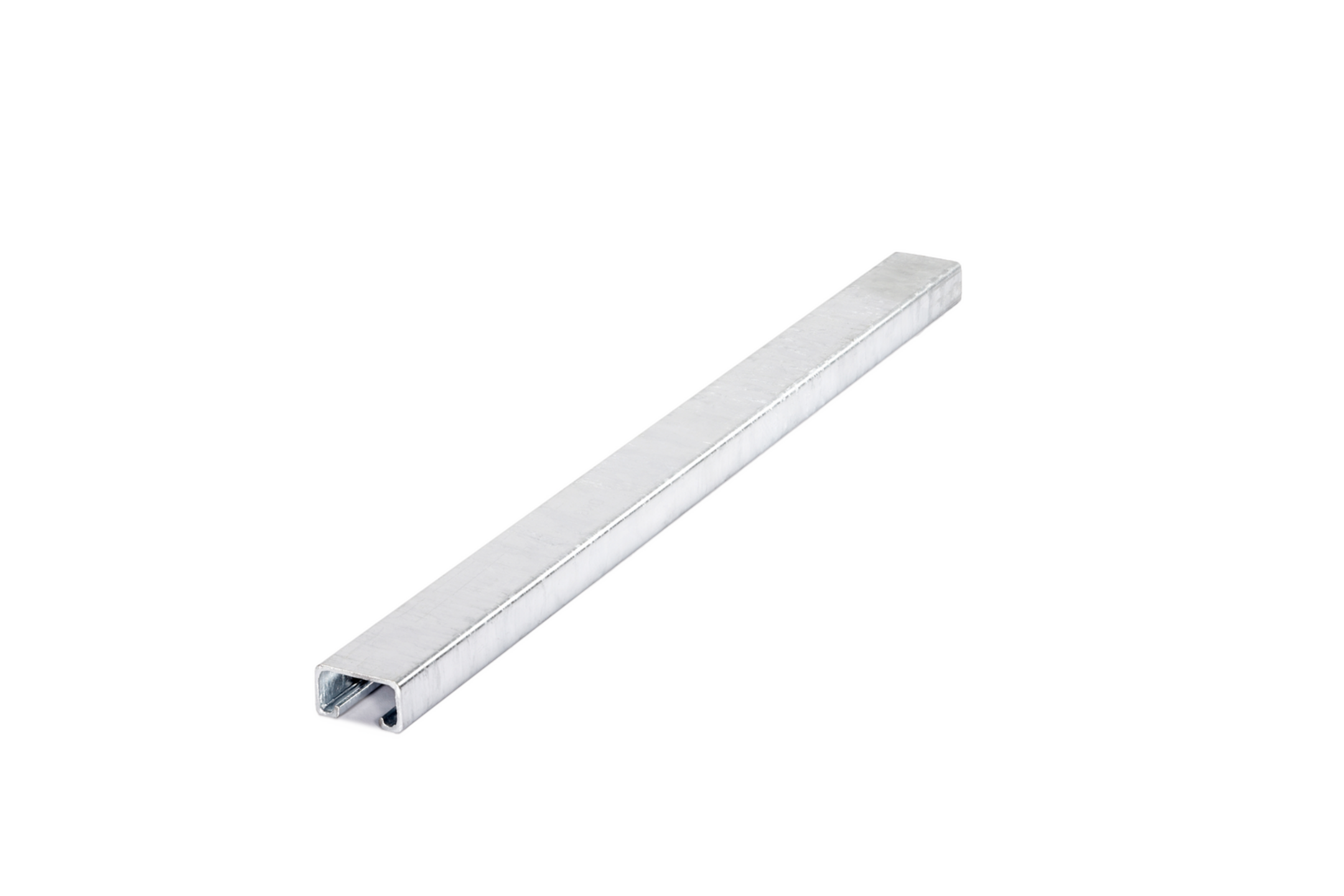

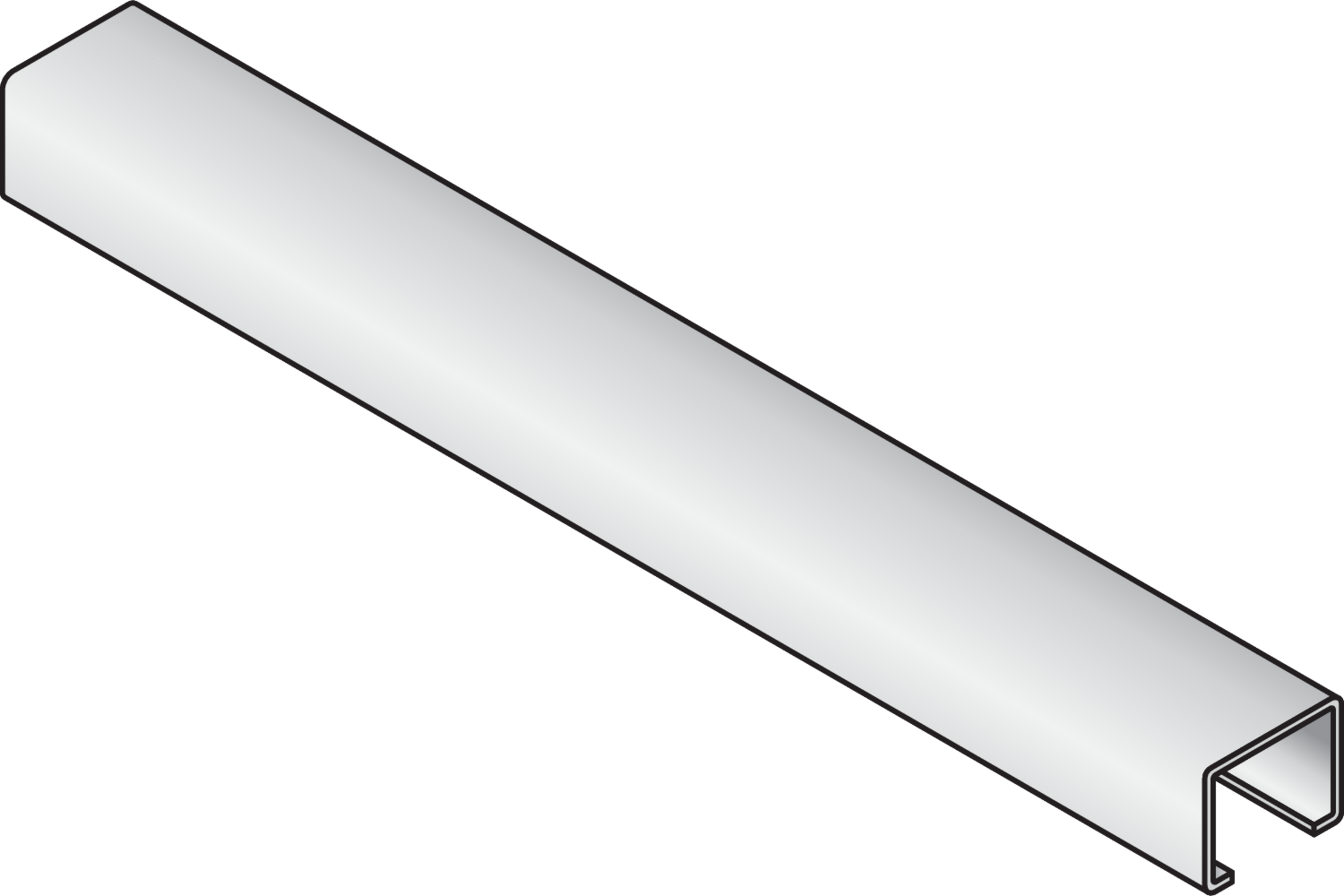

JM K 28/12

Montageschiene, kaltgeformt

Die Montageschiene JM K 28/12 besitzt die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE und wird aus feuerverzinktem Stahl (fv), Edelstahl (A4) oder walzblankem Stahl (wb) hergestellt. Sie bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 4,9 kN. Die Montageschiene ist in der Standardlänge von 6000 mm lieferbar und wird mit den Schrauben JD M6 - JD M10 gepaart. Ihre Profilbreite beträgt 28 mm, die Profilhöhe 12 mm.

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, blank

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JMK2812 R-6000
    JORDAHL Montageschiene K28/12
    Profilhöhe
    12 mm
    Profilbreite
    28 mm
    Länge
    6000 mm
    Materialstärke
    2 mm
    Querschnittsfläche
    1.131 cm2
    Gewicht je Lagermengeneinheit
    5.328 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JMK2812 FV-6000
    JORDAHL Montageschiene K28/12
    Profilhöhe
    12 mm
    Profilbreite
    28 mm
    Länge
    6000 mm
    Materialstärke
    2 mm
    Querschnittsfläche
    1.131 cm2
    Gewicht je Lagermengeneinheit
    5.856 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JMK2812 A2-6000
    JORDAHL Montageschiene K28/12
    Profilhöhe
    12 mm
    Profilbreite
    28 mm
    Länge
    6000 mm
    Materialstärke
    2 mm
    Querschnittsfläche
    1.131 cm2
    Gewicht je Lagermengeneinheit
    5.364 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • JMK2812 A4-6000
    JORDAHL Montageschiene K28/12
    Profilhöhe
    12 mm
    Profilbreite
    28 mm
    Länge
    6000 mm
    Materialstärke
    2 mm
    Querschnittsfläche
    1.131 cm2
    Gewicht je Lagermengeneinheit
    5.430 kg
    Mehr Informationen

Details

  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

  • Leistungserklärung Montageschienen JM

    Erklärung

    PDF, 26 KB

    de en

BIM- und CAD-Daten

  • CAD Details Montageschienen JM

    CAD Details Montageschienen JM

    ZIP, 527 KB

    de en
  • BIM Daten Montageschienen JM

    BIM Daten Montageschienen JM

    ZIP, 267 KB

    de en
