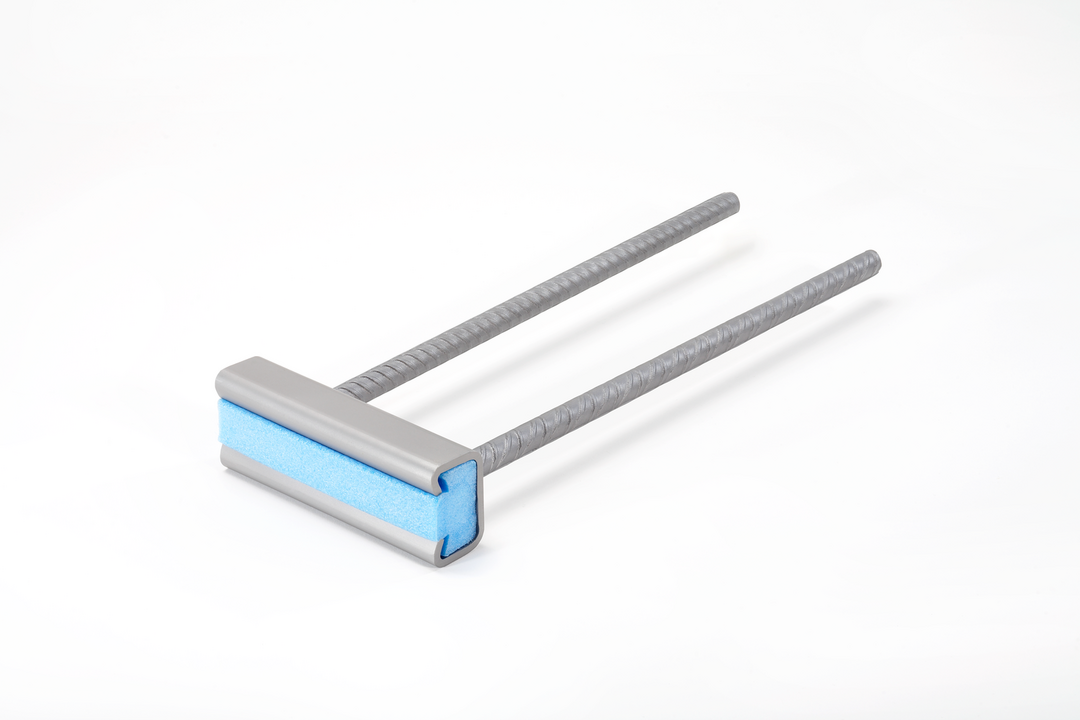

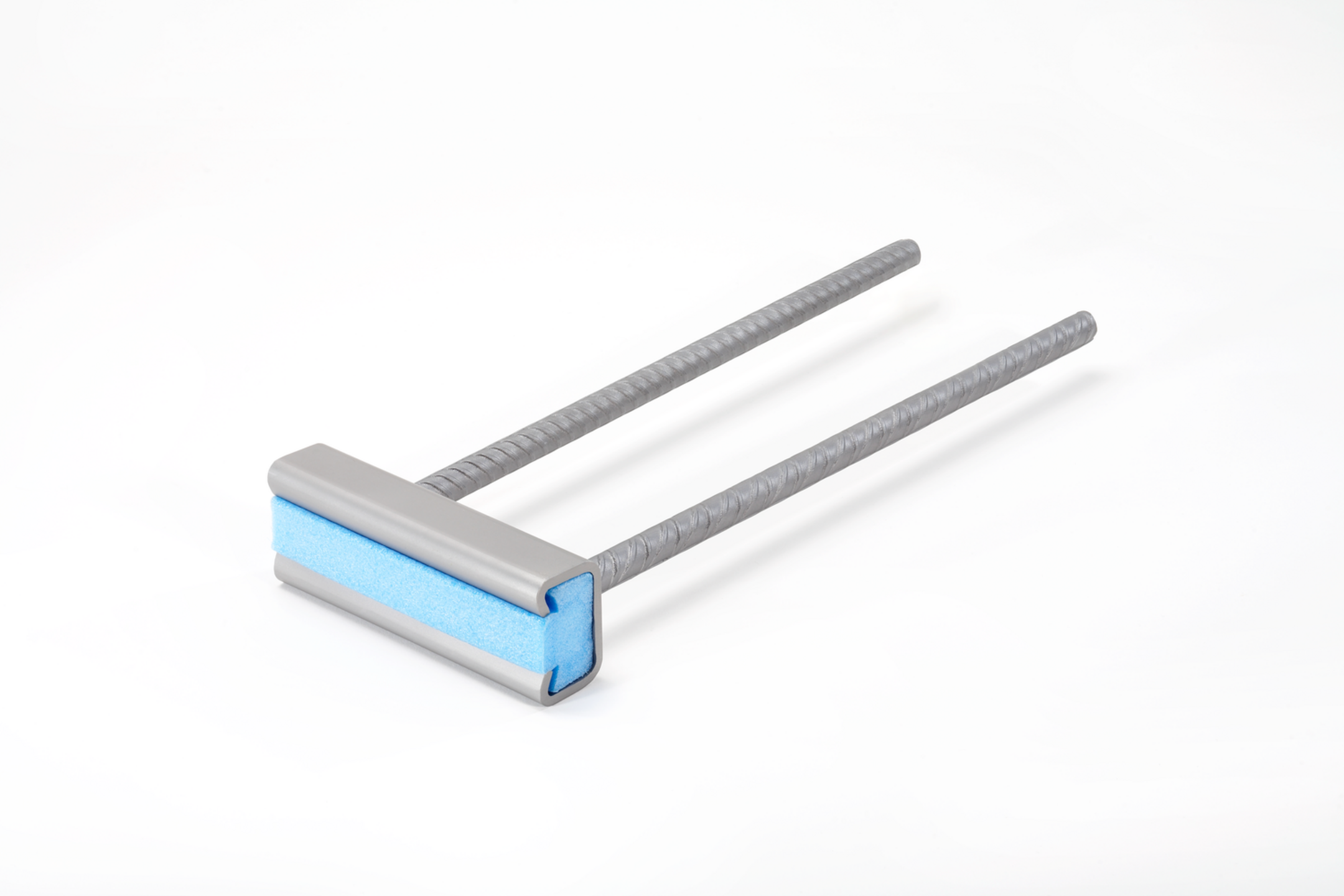

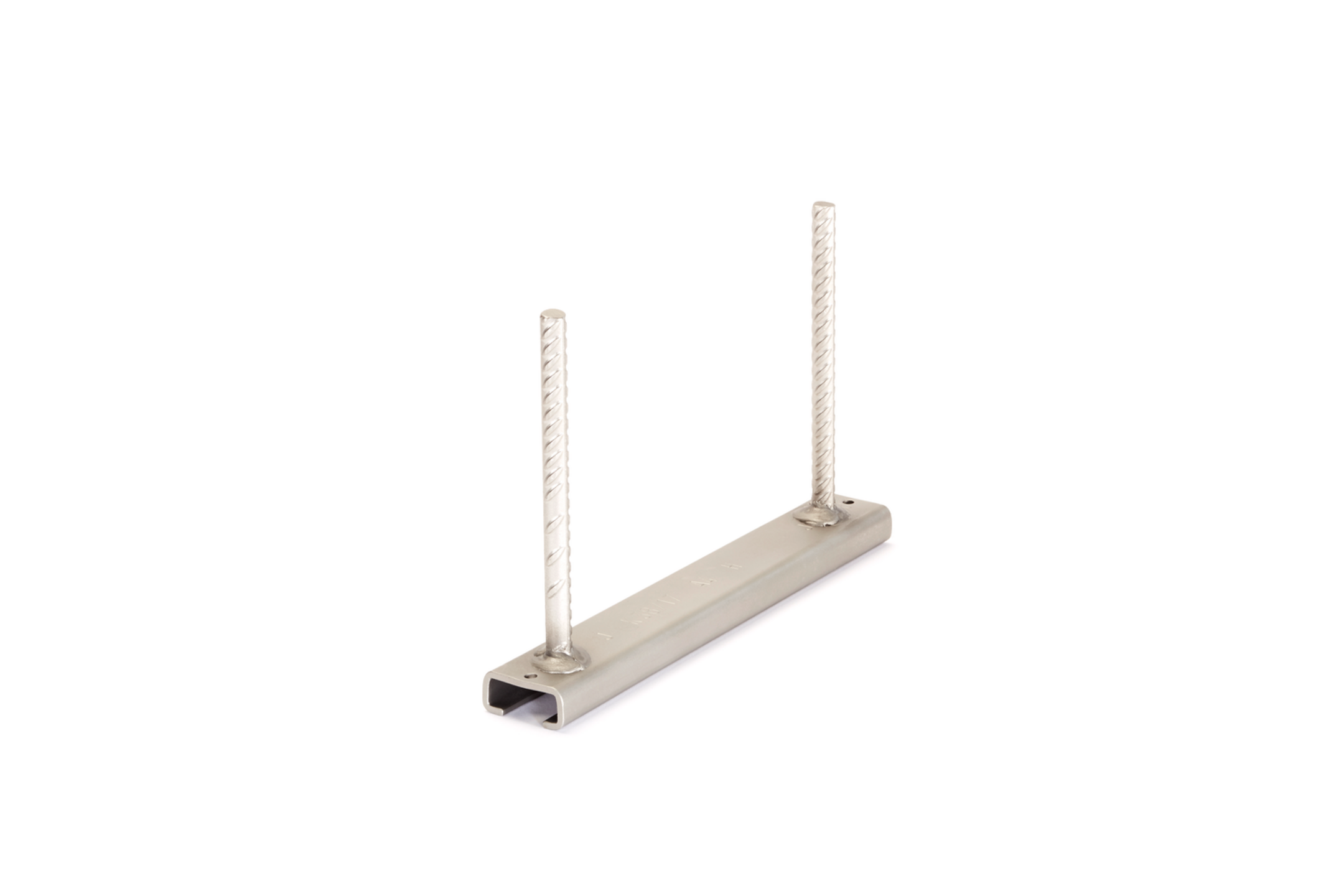

JGB K 40/25 G

Geländerbefestigungsschiene, zur sicheren Befestigung von Geländerpfosten

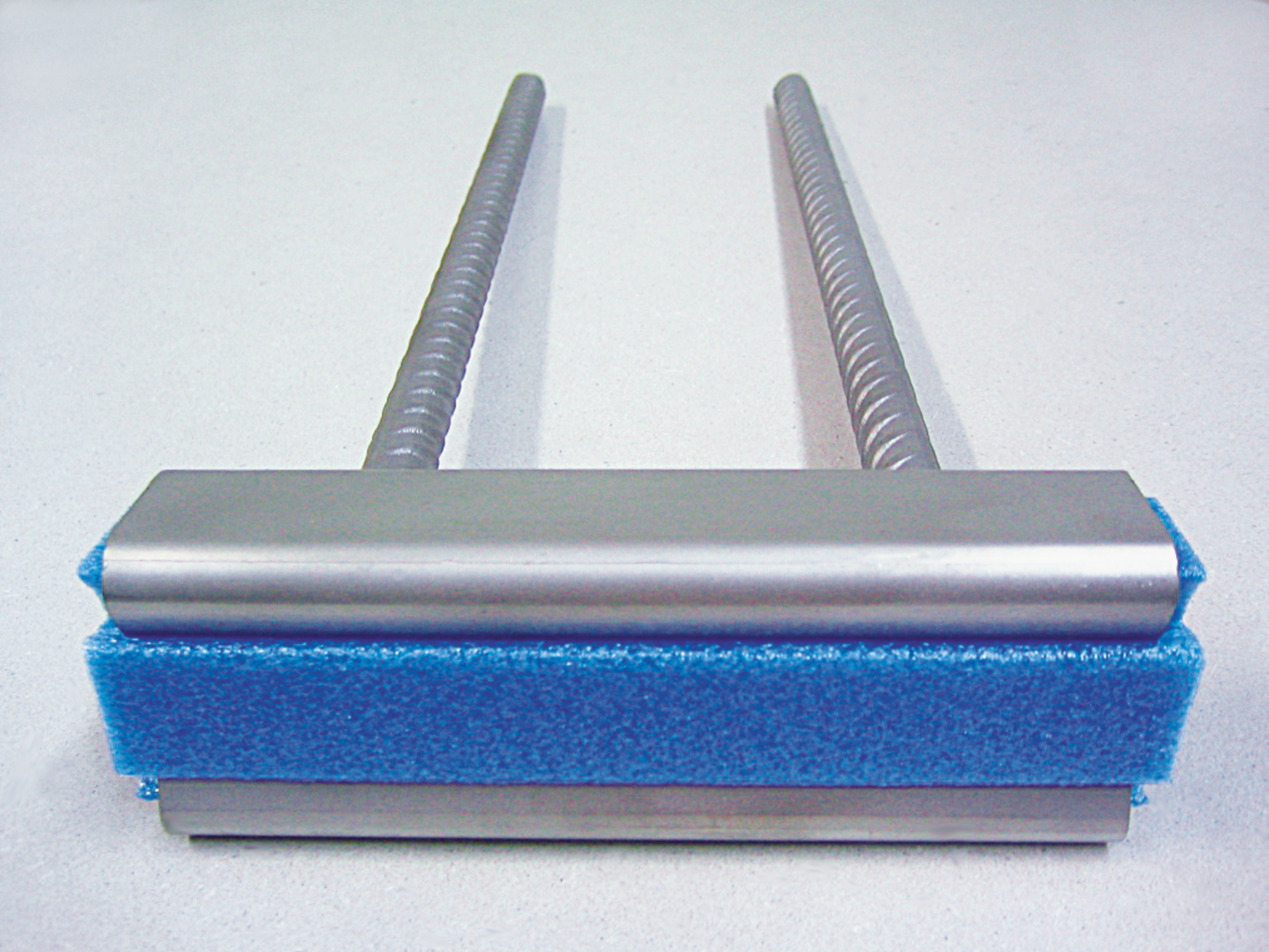

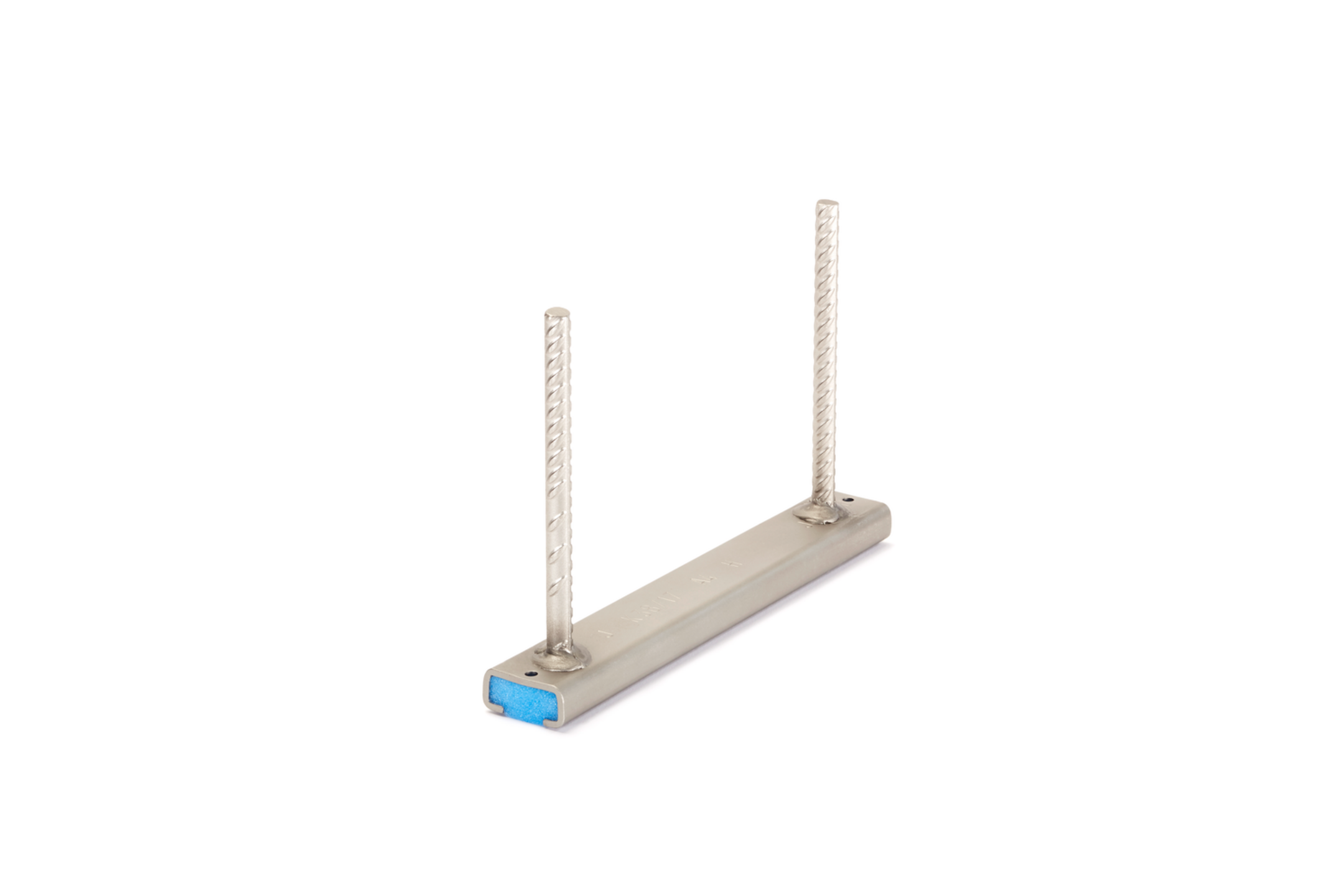

Die Geländerbefestigungsschiene JGB K 40/25 G hat die allgemeine bauaufsichtliche Zulassung Z-21.4-1913 und wird aus feuerverzinktem Stahl (fv) für den Innenbereich oder Edelstahl (A4) für den Außenbereich hergestellt. Die Geländerbefestigungsschiene bietet eine statische Tragfähigkeit der Normalkraft (NRd) von 11,1 kN und der Querkraft (VRd) von 11,1 kN. Sie ist in den Längen 100 bis 250 mm lieferbar und wird mit den Schrauben JC M12 - JC M16 gepaart. Ihre Profilbreite beträgt 40 mm, die Profilhöhe 25 mm. Die Füllung ist aus Polyethylen (PE).

Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

HP

BP

L

t

Anzahl der Anker

G

  • JGBK4025G FVK-0100
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    100 mm
    2.75 mm
    2 Stk
    0.565 kg
    Mehr Informationen
  • JGBK4025G FVK-0120
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    120 mm
    2.75 mm
    2 Stk
    0.611 kg
    Mehr Informationen
  • JGBK4025G FVK-0150
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    150 mm
    2.75 mm
    2 Stk
    0.680 kg
    Mehr Informationen
  • JGBK4025G FVK-0200
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    200 mm
    2.75 mm
    2 Stk
    0.795 kg
    Mehr Informationen
  • JGBK4025G FVK-0220
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    220 mm
    2.75 mm
    2 Stk
    0.841 kg
    Mehr Informationen
  • JGBK4025G FVK-0250
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    250 mm
    2.75 mm
    2 Stk
    1.077 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

HP

BP

L

t

Anzahl der Anker

G

  • JGBK4025G A4K-0100
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    100 mm
    2.75 mm
    2 Stk
    0.499 kg
    Mehr Informationen
  • JGBK4025G A4K-0120
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    120 mm
    2.75 mm
    2 Stk
    0.538 kg
    Mehr Informationen
  • JGBK4025G A4K-0150
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    150 mm
    2.75 mm
    2 Stk
    0.596 kg
    Mehr Informationen
  • JGBK4025G A4K-0200
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    200 mm
    2.75 mm
    2 Stk
    0.693 kg
    Mehr Informationen
  • JGBK4025G A4K-0220
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    220 mm
    2.75 mm
    2 Stk
    0.732 kg
    Mehr Informationen
  • JGBK4025G A4K-0250
    JORDAHL Geländerbefestigung K40/25
    25 mm
    40 mm
    250 mm
    2.75 mm
    2 Stk
    0.943 kg
    Mehr Informationen

Details

  • Allgemeine bauaufsichtliche Zulassung: Z-21.4-1913
