JDSDQ

Doppelschubdorn, zur beweglichen Verbindung von Betonbauteilen

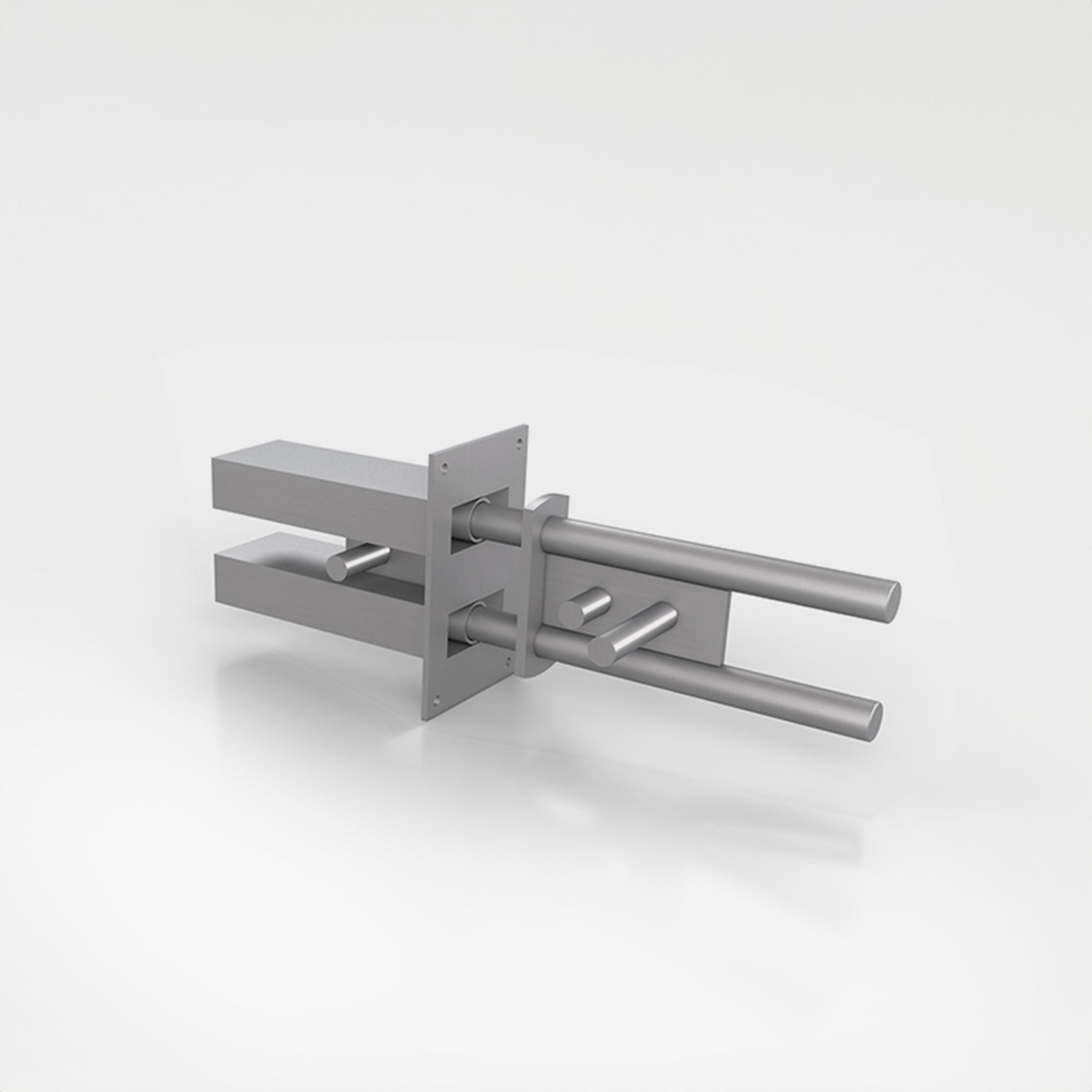

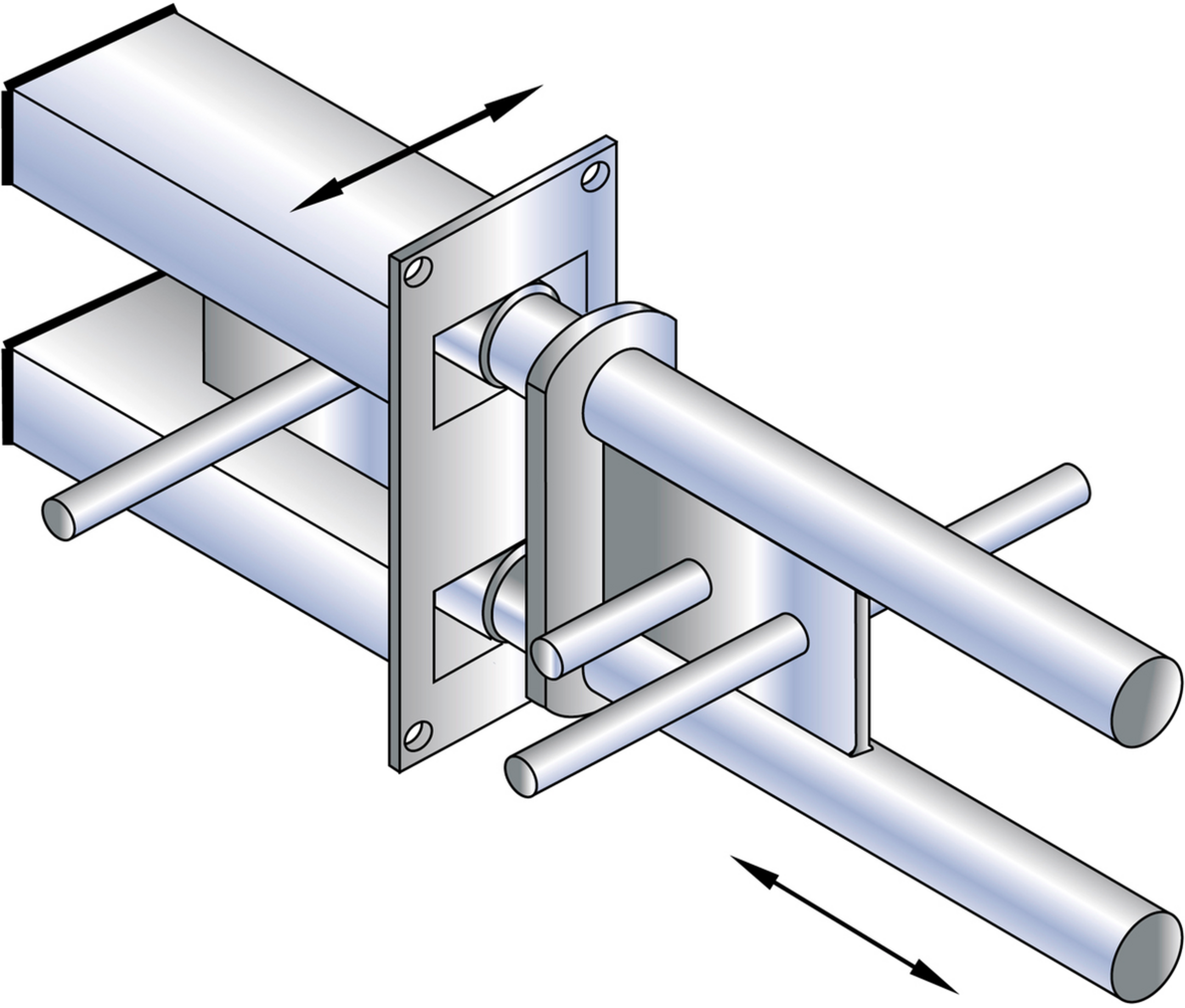

Beim Doppelschubdorn JDSDQ werden die Dorne querbeweglich in Rechteckhülsen geführt. Dies ermöglicht – zusätzlich zu Bewegungen in Dornlängsrichtung – Querverschiebungen und Verdrehungen. Häufig werden die Doppelschubdorne JDSDQ an Betonplatten im Bereich von Ecken und Aussparungen verwendet. Der Doppelschubdorn JDSDQ hat die allgemeine bauaufsichtliche Zulassung Z-15.7-237 und ist in verschiedenen Größen verfügbar. Er nimmt zum Beispiel Bemessungswiderstände bezogen auf die Stahltragfähigkeit bis 896,8 kN für Fugenbreiten ≤ 20 mm auf. Verwendet wird er für Fugenbreiten bis 60 mm und ist beständig bei hoher Korrosionsbelastung, z.B. Chloride oder Seewasser.

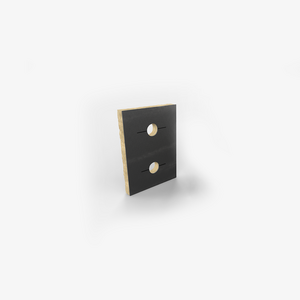

Brandschutz
Allgemeine bauaufsichtliche Zulassung: Z-15.7-237
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit

  • JDSDQ25HF
    JORDAHL Doppelschubdorn
    Höhe
    70 mm
    Breite
    110 mm
    Länge
    250 mm
    Gewicht je Lagermengeneinheit
    2,000 kg
    Mehr Informationen
  • JDSDQ30HF
    JORDAHL Doppelschubdorn
    Höhe
    80 mm
    Breite
    110 mm
    Länge
    260 mm
    Gewicht je Lagermengeneinheit
    2,400 kg
    Mehr Informationen
  • JDSDQ45HF
    JORDAHL Doppelschubdorn
    Höhe
    280 mm
    Breite
    300 mm
    Länge
    690 mm
    Gewicht je Lagermengeneinheit
    3,300 kg
    Mehr Informationen
  • JDSDQ60HF
    JORDAHL Doppelschubdorn
    Höhe
    105 mm
    Breite
    130 mm
    Länge
    300 mm
    Gewicht je Lagermengeneinheit
    4,100 kg
    Mehr Informationen
  • JDSDQ90HF
    JORDAHL Doppelschubdorn
    Höhe
    115 mm
    Breite
    150 mm
    Länge
    340 mm
    Gewicht je Lagermengeneinheit
    5,718 kg
    Mehr Informationen
  • JDSDQ120HF
    JORDAHL Doppelschubdorn
    Höhe
    160 mm
    Breite
    170 mm
    Länge
    400 mm
    Gewicht je Lagermengeneinheit
    9,500 kg
    Mehr Informationen
  • JDSDQ130
    JORDAHL Doppelschubdorn
    Höhe
    180 mm
    Breite
    170 mm
    Länge
    470 mm
    Gewicht je Lagermengeneinheit
    13,200 kg
    Mehr Informationen
  • JDSDQ150
    JORDAHL Doppelschubdorn
    Höhe
    200 mm
    Breite
    210 mm
    Länge
    550 mm
    Gewicht je Lagermengeneinheit
    19,900 kg
    Mehr Informationen
  • JDSDQ400
    JORDAHL Doppelschubdorn
    Höhe
    80 mm
    Breite
    130 mm
    Länge
    280 mm
    Gewicht je Lagermengeneinheit
    32,600 kg
    Mehr Informationen
  • JDSDQ450
    JORDAHL Doppelschubdorn
    Höhe
    250 mm
    Breite
    300 mm
    Länge
    660 mm
    Gewicht je Lagermengeneinheit
    49,600 kg
    Mehr Informationen

Details

  • Allgemeine bauaufsichtliche Zulassung Z-15.7-237

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Technsiche Information Doppelschubdorne JDSD

    Technische Information

    PDF

    Sprache wählenSprache wählen

    Technsiche Information Doppelschubdorne JDSD

    Sprache für den Download wählen

    • de

    Montageanleitung Doppelschubdorne JDSD

    Montageanleitung

    PDF (177.50 KB)

    DownloadDownload

    • de

    AbZ Doppelschubdorne JDSD/JDSDQ

    Zulassung

    PDF (1.50 MB)

    DownloadDownload

    • de

    Übereinstimmungszertifikat JDSD/JDSDQ

    Zertifikat

    PDF (103.10 KB)

    DownloadDownload

    • de

    Gutachterliche Stellungnahme Brandschutz JDSD und HED

    Gutachten

    PDF (635.62 KB)

    DownloadDownload

    • de

    • en

    Preisliste 2026 Rohbau / Fassade

    Gültig ab 1. Februar 2026

    PDF

    Sprache wählenSprache wählen

    Preisliste 2026 Rohbau / Fassade

    Sprache für den Download wählen

BIM- und CAD-Daten

    CAD Details Doppelschubdorne JDSD

    CAD-Daten

    ZIP (2.10 MB)

    DownloadDownload

    BIM Daten Doppelschubdorne JDSD

    BIM-Daten

    ZIP (652.46 KB)

    DownloadDownload
