Art.-Nr. JDSD20HF

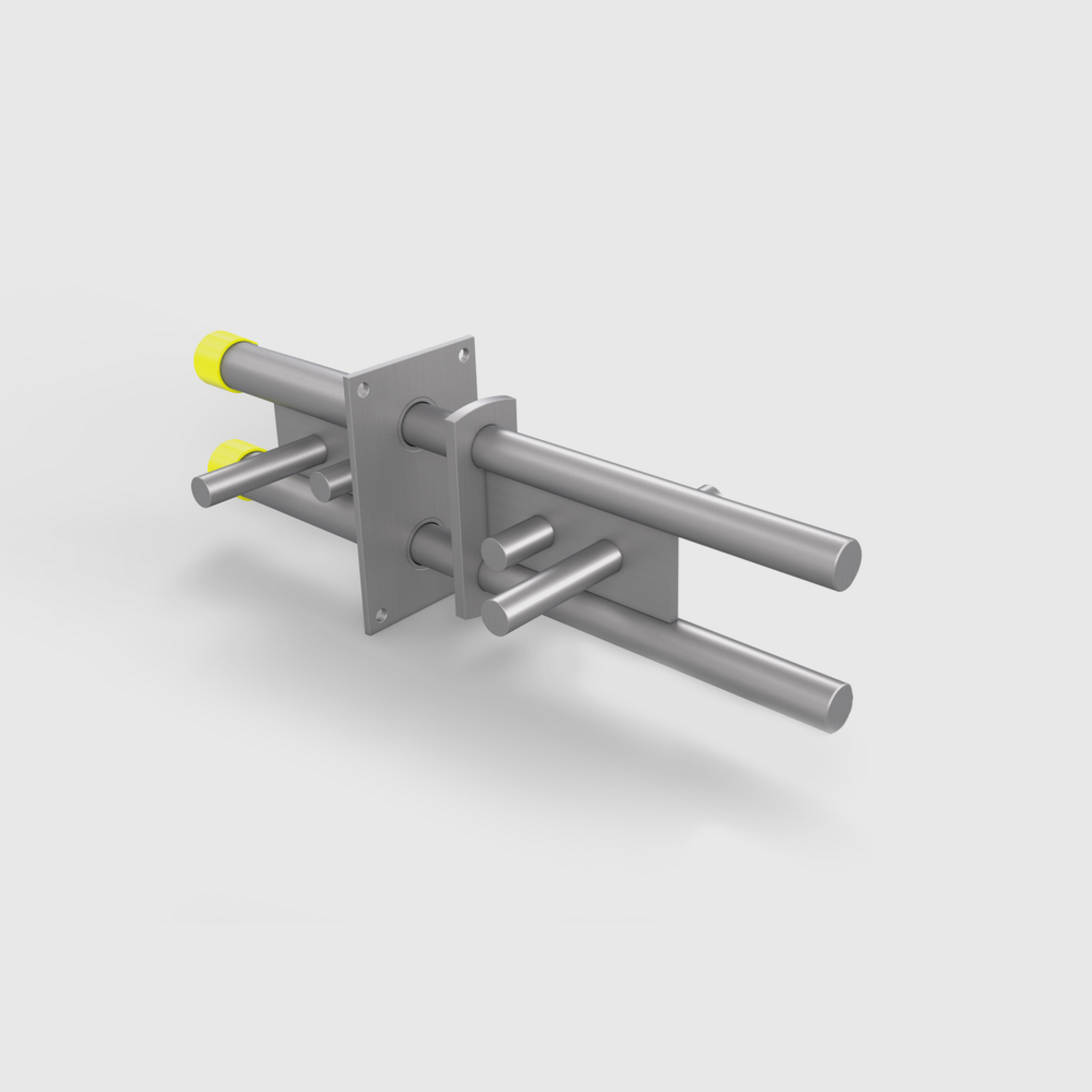

JORDAHL Doppelschubdorn

Doppelschubdorn, zur beweglichen Verbindung von Betonbauteilen

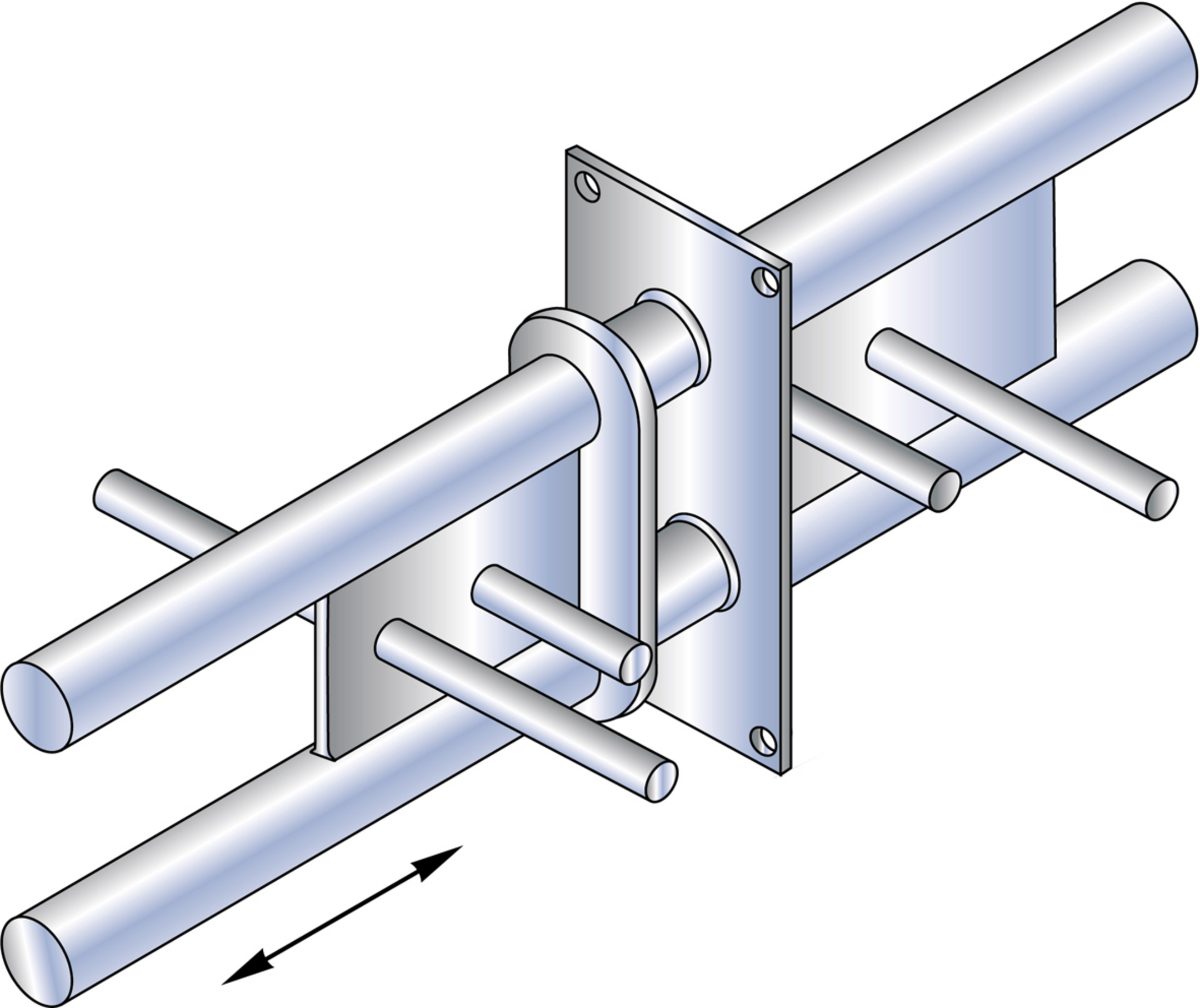

Der Doppelschubdorn JDSD besteht aus einem Dornelement mit zwei Dornen und einer Hülse. Um Dehnungen in Bauteilfugen zu ermöglichen und Spannungen zu minimieren, kann sich das Dornpaar in Längsrichtung in der Hülse bewegen. Die Doppelschubdorne JDSD werden bevorzugt in Dehnfugen von großformatigen Platten eingesetzt. Zugelassen ist der Doppelschubdorn JDSD durch die allgemeine bauaufsichtliche Zulassung Z-15.7-237. Er ist in verschiedenen Größen erhältlich. Beispielsweise kann er Bemessungswiderstände der Stahltragfähigkeit bis 996,5 kN für Fugenbreiten bis zu 20 mm aufnehmen. Er ist geeignet für Fugenbreiten bis zu 60 mm und beständig bei hoher Korrosionsbelastung, z. B. durch Chloride oder Seewasser.

Art.-Nr.
JDSD20HF
Höhe
70 mm
Breite
110 mm
Länge
250 mm
Gewicht je Lagermengeneinheit
1.350 kg
Brandschutz
Allgemeine bauaufsichtliche Zulassung: Z-15.7-237
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • JDSD120HF
    JORDAHL Doppelschubdorn
    Höhe
    160 mm
    Breite
    170 mm
    Länge
    400 mm
    Gewicht je Lagermengeneinheit
    8.000 kg
    Mehr Informationen
  • JDSD130
    JORDAHL Doppelschubdorn
    Höhe
    180 mm
    Breite
    170 mm
    Länge
    470 mm
    Gewicht je Lagermengeneinheit
    11.200 kg
    Mehr Informationen
  • JDSD150
    JORDAHL Doppelschubdorn
    Höhe
    200 mm
    Breite
    210 mm
    Länge
    550 mm
    Gewicht je Lagermengeneinheit
    17.300 kg
    Mehr Informationen
  • JDSD20HF
    JORDAHL Doppelschubdorn
    Höhe
    70 mm
    Breite
    110 mm
    Länge
    250 mm
    Gewicht je Lagermengeneinheit
    1.350 kg
    Mehr Informationen
  • JDSD25HF
    JORDAHL Doppelschubdorn
    Höhe
    80 mm
    Breite
    110 mm
    Länge
    260 mm
    Gewicht je Lagermengeneinheit
    1.800 kg
    Mehr Informationen
  • JDSD30HF
    JORDAHL Doppelschubdorn
    Höhe
    80 mm
    Breite
    130 mm
    Länge
    280 mm
    Gewicht je Lagermengeneinheit
    2.100 kg
    Mehr Informationen
  • JDSD400
    JORDAHL Doppelschubdorn
    Höhe
    250 mm
    Breite
    300 mm
    Länge
    660 mm
    Gewicht je Lagermengeneinheit
    31.500 kg
    Mehr Informationen
  • JDSD450
    JORDAHL Doppelschubdorn
    Höhe
    280 mm
    Breite
    300 mm
    Länge
    690 mm
    Gewicht je Lagermengeneinheit
    47.600 kg
    Mehr Informationen
  • JDSD45HF
    JORDAHL Doppelschubdorn
    Höhe
    105 mm
    Breite
    130 mm
    Länge
    300 mm
    Gewicht je Lagermengeneinheit
    2.700 kg
    Mehr Informationen
  • JDSD60HF
    JORDAHL Doppelschubdorn
    Höhe
    115 mm
    Breite
    150 mm
    Länge
    340 mm
    Gewicht je Lagermengeneinheit
    3.500 kg
    Mehr Informationen
  • JDSD90HF
    JORDAHL Doppelschubdorn
    Höhe
    150 mm
    Breite
    160 mm
    Länge
    360 mm
    Gewicht je Lagermengeneinheit
    4.834 kg
    Mehr Informationen

Details

  • Brandschutz
  • Allgemeine bauaufsichtliche Zulassung: Z-15.7-237

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Gutachterliche Stellungnahme Brandschutz JDSD und HED

    Gutachten

    PDF, 636 KB

    de
    Download

  • Technsiche Information Doppelschubdorne JDSD

    Technische Information

    PDF, 6 MB

    de en

  • Übereinstimmungszertifikat JDSD/JDSDQ

    Zertifikat

    PDF, 103 KB

    de
    Download

  • AbZ Doppelschubdorne JDSD/JDSDQ

    Zulassung

    PDF, 2 MB

    de
    Download
  • Software Doppelschubdorne JDSD

    Software Doppelschubdorne JDSD

    Software

    ZIP, 19 MB

    de en

  • Montageanleitung Doppelschubdorne JDSD

    Montageanleitung

    PDF, 178 KB

    de
    Download

BIM- und CAD-Daten

  • CAD Details Doppelschubdorne JDSD

    CAD Details Doppelschubdorne JDSD

    ZIP, 2 MB

    de en
  • BIM Daten Doppelschubdorne JDSD

    BIM Daten Doppelschubdorne JDSD

    ZIP, 652 KB

    de en

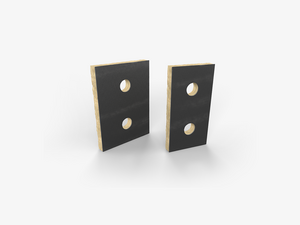

Inklusivzubehör
