JDSD

Doppelschubdorn, zur beweglichen Verbindung von Betonbauteilen

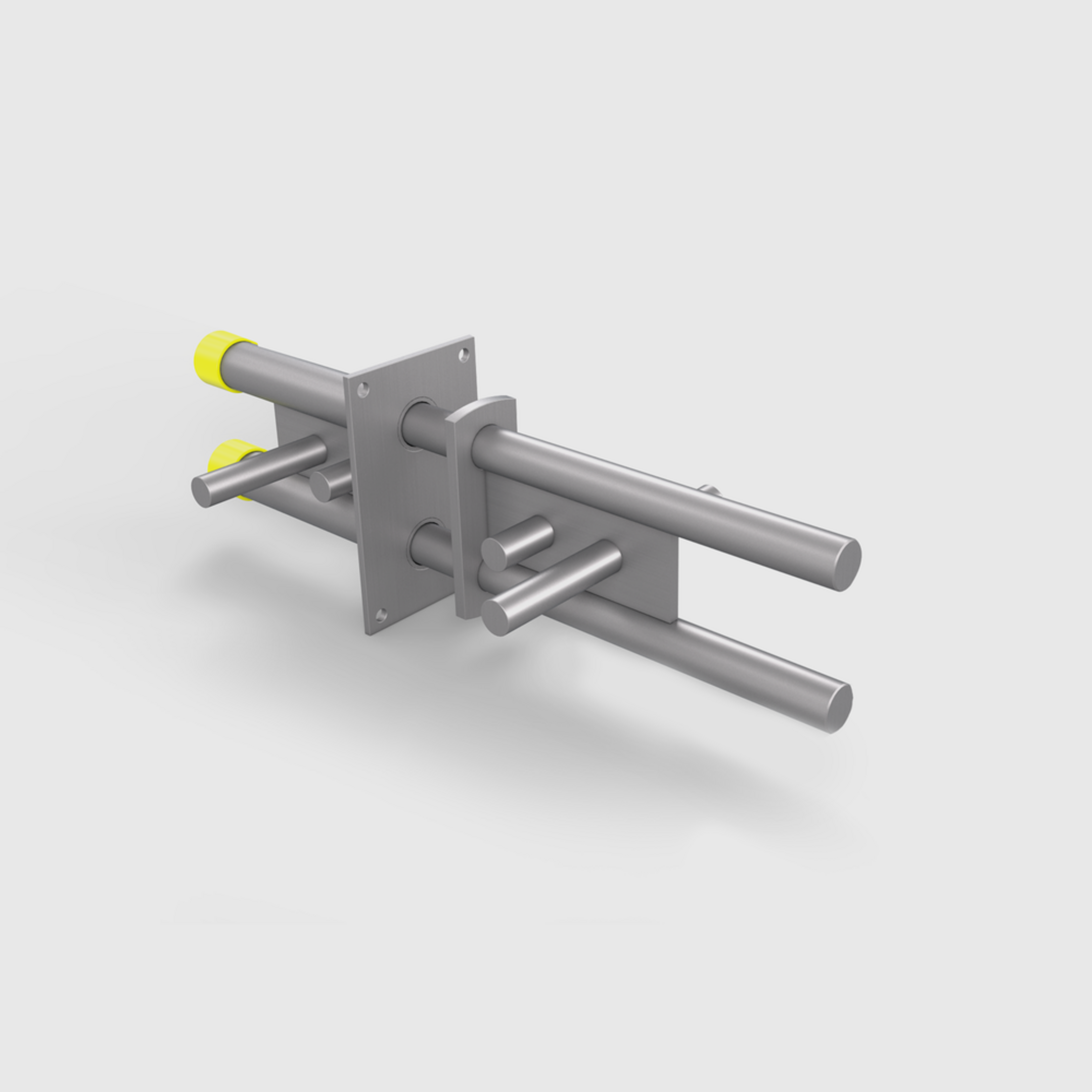

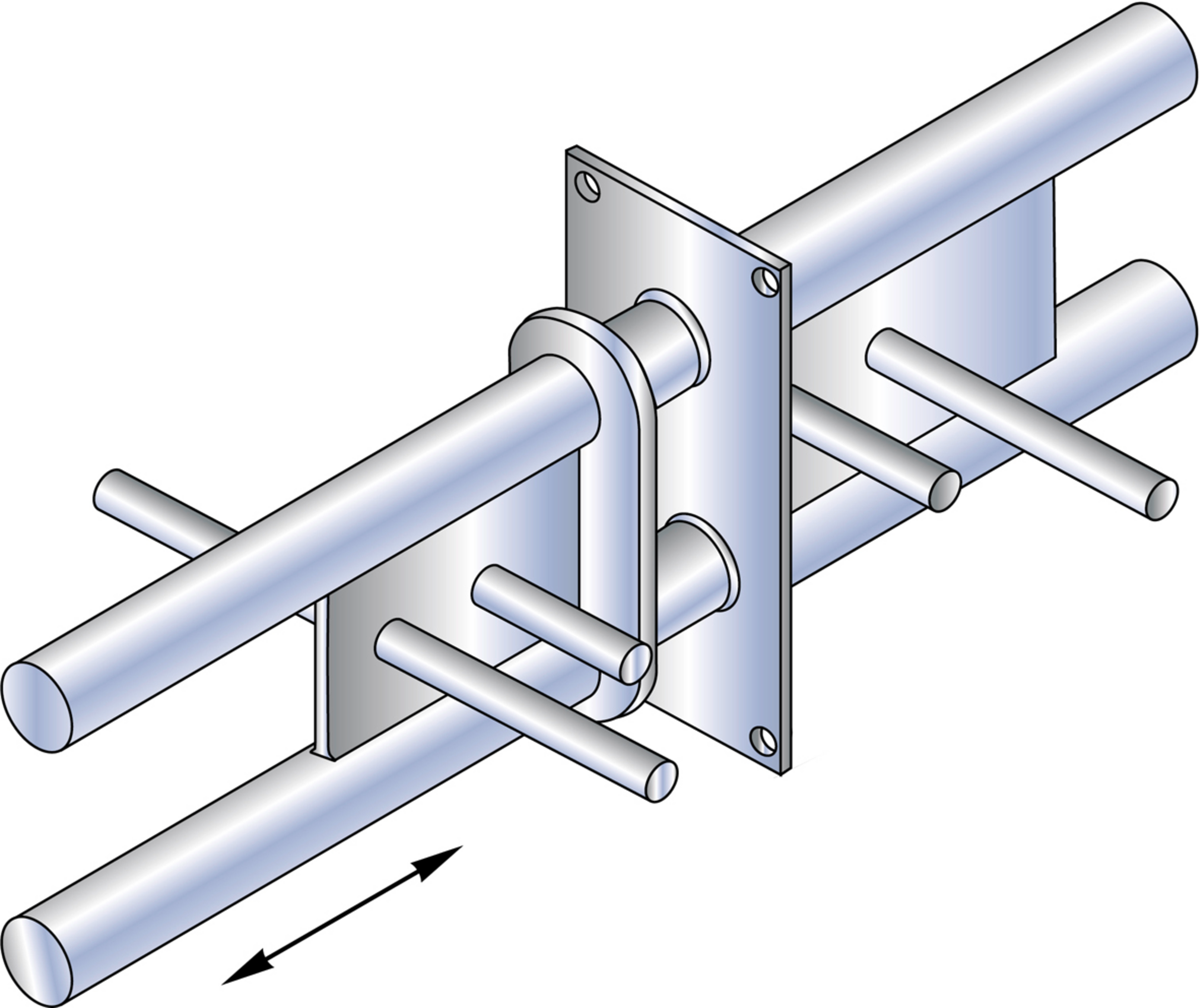

Der Doppelschubdorn JDSD besteht aus einem Dornelement mit zwei Dornen und einer Hülse. Um Dehnungen in Bauteilfugen zu ermöglichen und Spannungen zu minimieren, kann sich das Dornpaar in Längsrichtung in der Hülse bewegen. Die Doppelschubdorne JDSD werden bevorzugt in Dehnfugen von großformatigen Platten eingesetzt. Zugelassen ist der Doppelschubdorn JDSD durch die allgemeine bauaufsichtliche Zulassung Z-15.7-237. Er ist in verschiedenen Größen erhältlich. Beispielsweise kann er Bemessungswiderstände der Stahltragfähigkeit bis 996,5 kN für Fugenbreiten bis zu 20 mm aufnehmen. Er ist geeignet für Fugenbreiten bis zu 60 mm und beständig bei hoher Korrosionsbelastung, z. B. durch Chloride oder Seewasser.

Brandschutz
Allgemeine bauaufsichtliche Zulassung: Z-15.7-237
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

B

L

G

Details

  • Brandschutz
  • Allgemeine bauaufsichtliche Zulassung: Z-15.7-237
