JDA-FT-KL 14

Durchstanzbewehrung, zur Übertragung hoher Querkräfte in Elementdecken

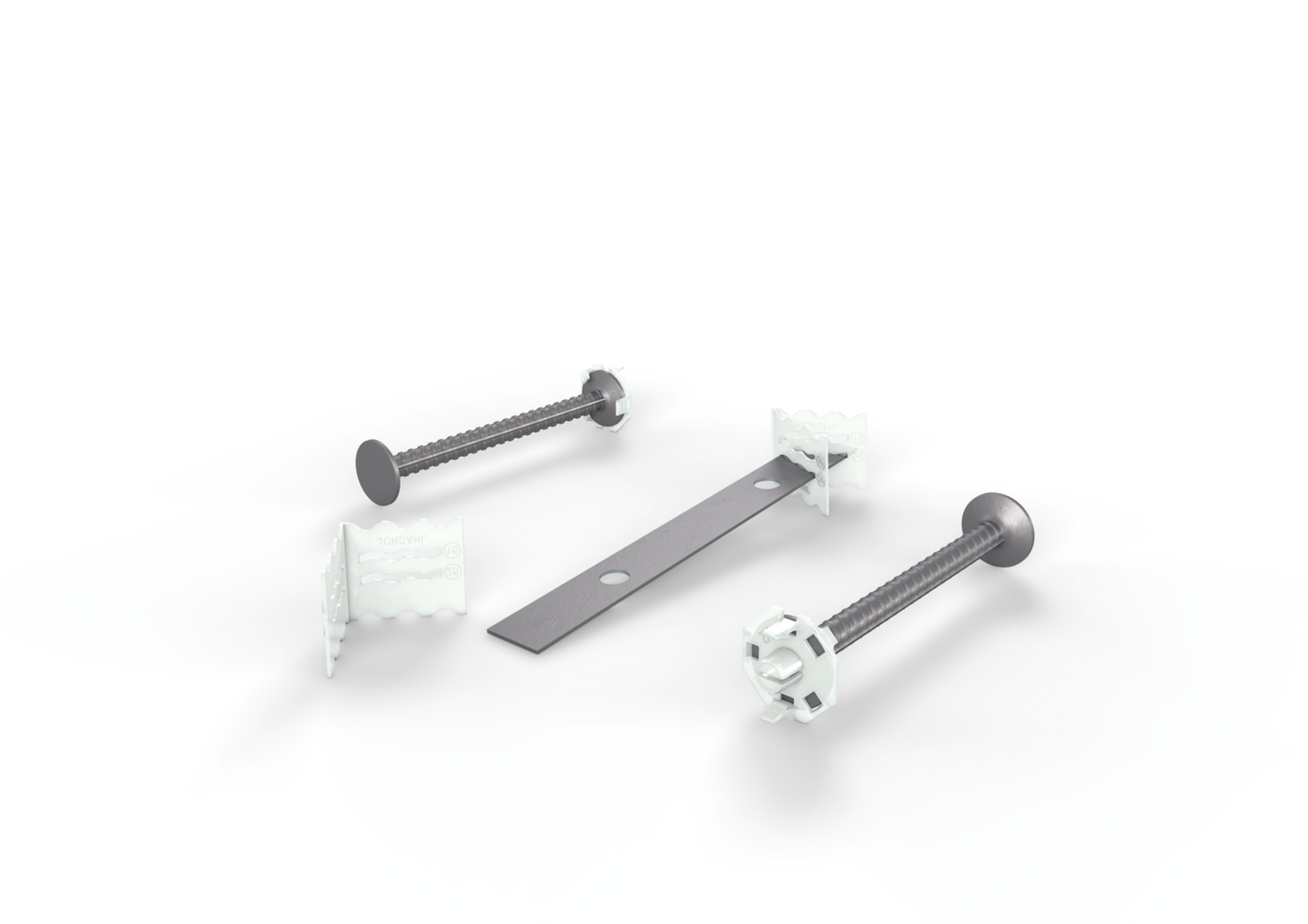

Die Durchstanzbewehrungen JDA-FT-KL 14 sind europaweit mit der ETA-13/0136 für statische und dynamische Einwirkungen zugelassen und besitzen die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Die Doppelkopfanker sind in geripptem Betonstahl erhältlich. Die Leiste wird aus Baustahl und der vormontierte Clip am Ankerelement aus Kunststoff gefertigt. Sonderlösungen sind auf Anfrage erhältlich.

Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-13/0136
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Anzahl der Anker: 2 Stk

Artikel

H

Höhe

B

Breite

L

Länge

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JDA-FT-KL14185240-0002
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    240 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.841 kg
    Mehr Informationen
  • JDA-FT-KL14185260-0002
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    260 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.854 kg
    Mehr Informationen
  • JDA-FT-KL14185280-0002
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    280 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.868 kg
    Mehr Informationen
  • JDA-FT-KL14285400-0002
    JORDAHL JDA Element FT-KL
    Höhe
    289 mm
    Breite
    42 mm
    Länge
    400 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.194 kg
    Mehr Informationen

Anzahl der Anker: 3 Stk

Artikel

H

Höhe

B

Breite

L

Länge

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JDA-FT-KL14185360-0003
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    360 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.260 kg
    Mehr Informationen
  • JDA-FT-KL14185390-0003
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    390 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.281 kg
    Mehr Informationen
  • JDA-FT-KL14185420-0003
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    420 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.302 kg
    Mehr Informationen

Anzahl der Anker: 9 Stk

Artikel

H

Höhe

B

Breite

L

Länge

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JDA-FT-KL141851260-0009
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    1260 mm
    Anzahl der Anker
    9 Stk
    Gewicht je Lagermengeneinheit
    3.906 kg
    Mehr Informationen

Anzahl der Anker: 10 Stk

Artikel

H

Höhe

B

Breite

L

Länge

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JDA-FT-KL141851400-0010
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    1400 mm
    Anzahl der Anker
    10 Stk
    Gewicht je Lagermengeneinheit
    4.340 kg
    Mehr Informationen

Anzahl der Anker: 12 Stk

Artikel

H

Höhe

B

Breite

L

Länge

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JDA-FT-KL141851440-0012
    JORDAHL JDA Element FT-KL
    Höhe
    189 mm
    Breite
    42 mm
    Länge
    1440 mm
    Anzahl der Anker
    12 Stk
    Gewicht je Lagermengeneinheit
    5.039 kg
    Mehr Informationen

Details

  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-13/0136

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Durchstanzbewehrung JDA - Technische Information

    Technische Information

    PDF, 4 MB

    de en

  • ETA-13/0136 Durchstanzbewehrung JDA

    Zulassung

    PDF, 1 MB

    de en
  • EXPERT Software Durchstanzbewehrung JDA

    EXPERT Software Durchstanzbewehrung JDA

    ZIP, 73 MB

    de en

  • EPD Umweltproduktdeklaration Durchstanzbewehrung JDA

    Erklärung

    PDF, 2 MB

    de en

  • Leistungserklärung JDA

    Erklärung

    PDF, 79 KB

    de en

  • Montageanleitung Durchstanzbewehrung JDA-FT

    Montageanleitung

    PDF, 335 KB

    en
    Download

BIM- und CAD-Daten

  • BIM Daten Durchstanzbewehrung JDA

    BIM Daten Durchstanzbewehrung JDA

    Systemansicht

    ZIP, 6 MB

    de en
