ISOPRO® IP 120 QZ

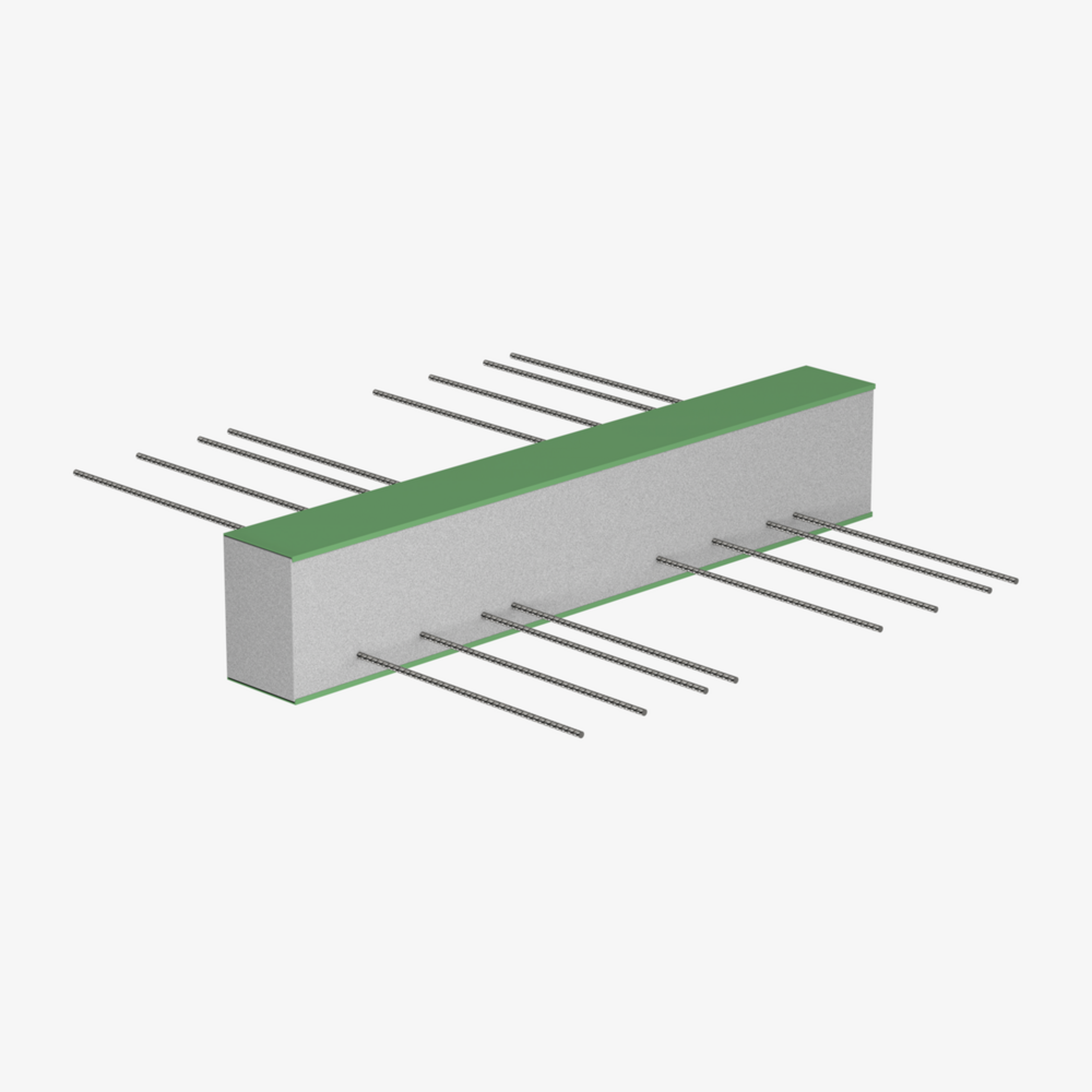

ISOPRO® IP 120 QZ ist ein wärmegedämmter Plattenanschluss mit 120 mm Dämmkörper zur Übertragung von Querkräften bei gestützten Stahlbetonbauteilen. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Zum Zwecke der zwängungsfreien Lagerung weist der Artikel keine Druckkomponente auf. Der Typ IP 120 QZ ist nur in Verbindung mit IP 120 Q verwendbar. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IP 120 QZ für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

Europäische Technische Bewertung: ETA-17/0466
Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

Q-Stab deckenseitig

Allgemeine Bauartgenehmigung

G

Gewicht je Lagermengeneinheit

  • 233600021054
    IP120 QZ10
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    1.700 kg
    Mehr Informationen
  • 233600021055
    IP120 QZ20
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    1.900 kg
    Mehr Informationen
  • 233600021056
    IP120 QZ30
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    2.200 kg
    Mehr Informationen
  • 233600021057
    IP120 QZ40
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    2.400 kg
    Mehr Informationen
  • 233600021058
    IP120 QZ50
    Q-Stab deckenseitig
    Gebogen
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    2.800 kg
    Mehr Informationen
  • 233600021059
    IP120 QZ60
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    3.500 kg
    Mehr Informationen
  • 233600021060
    IP120 QZ70
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    3.900 kg
    Mehr Informationen
  • 233600021061
    IP120 QZ80
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    4.900 kg
    Mehr Informationen
  • 233600021062
    IP120 QZ90
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    5.700 kg
    Mehr Informationen
  • 233600021063
    IP120 QZ100
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    7.600 kg
    Mehr Informationen
  • 233600021064
    IP120 QZ110
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    8.800 kg
    Mehr Informationen
  • 233600021065
    IP120 QZ120
    Q-Stab deckenseitig
    Gerade
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    9.200 kg
    Mehr Informationen

Details

  • Europäische Technische Bewertung: ETA-17/0466
  • Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
  • Europäische Technische Bewertung ETA-17/0466

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.09.2025

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Rohbau / Fassade

    Sprache für den Download wählen

    Planungssoftware ISODESIGN 1.4.4

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120

    ZIP (53.31 MB)

    DownloadDownload

    • de

    • en

    Leistungserklärung ISOPRO®

    Leistungserklärung für ISOPRO® Wärmedämmelemente

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

    • ru

    ISOPRO® 120 Wärmedämmelemente - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    ISOPRO® 120 Wärmedämmelemente - Technische Information

    Sprache für den Download wählen

    • de

    • en

    ISOPRO® 120 - Einbauanleitung

    Einbauanleitung für Balkondämmelemente ISOPRO® 120 M, ISOPRO® 120 M P, ISOPRO® 120 Q, ISOPRO® 120 QQ

    PDF

    Sprache wählenSprache wählen

    ISOPRO® 120 - Einbauanleitung

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO® IP

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 01.07.2026.
